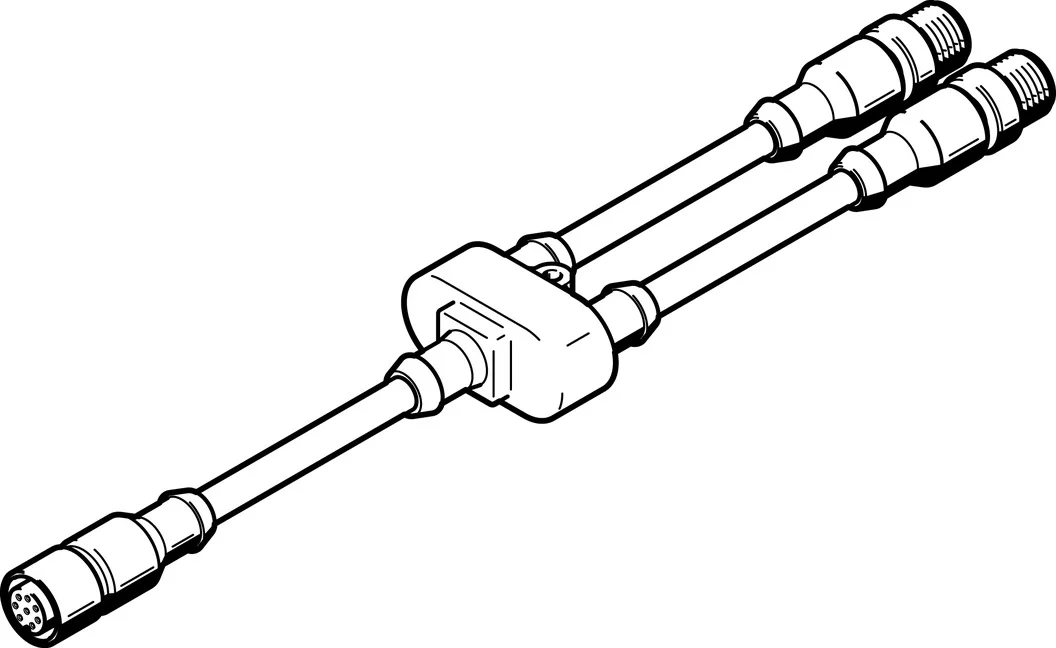

Kabel przyłączeniowy NEBV-M12G8-KD-3-M12G4 (547888) serii NEBV - Festo
Festo

Kabel przyłączeniowy NEBV-M12G8-KD-3-M12G4 (547888) serii NEBV - Festo

SKU: OT-FESTO027102 MPN: NEBV-M12G8-KD-3-M12G4
Producent: Festo
Cena netto/szt. 649,72 zł
799,16 zł brutto/szt.
Kabel przyłączeniowy NEBV-M12G8-KD-3-M12G4 (547888) serii NEBV - Festo
649,72 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel przyłączeniowy NEBV-M12G8-KD-3-M12G4 (547888) serii NEBV - Festo

  • Do cewek elektromagnetycznych typu A, typu B lub typu C
  • Do cewek elektromagnetycznych z gwintem M8x1 lub M12x1, kodowanie A
  • Do cewek elektromagnetycznych ZC lub różnych specjalnych schematów połączeń
  • Montaż z jednej lub po obu stronach
  • Długość kabla od 0,1 do 30 m
  • Z kablem PUR
  • Temperatura otoczenia od -25 do +80degC

Dane techniczne

Spełnia normęDIN 47100
KonstrukcjaRozgałęziacz Y z kablem po obu stronach
Rodzaj rozgałęziacza1 na 2
Dodatkowe funkcjeRozkład wejść i wyjść analogowych zaworu proporcjonalnego ciśnienia
Oznaczenie kablabez uchwytów na tabliczki
Typ mocowaniaPrzez otwór przelotowy dla śruby M3
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaokrągły
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył8
Przyłącze elektryczne 1, użyte piny/żyły5
Przyłącze elektryczne 1, rodzaj mocowaniaBlokowanie śrubą
Przyłącze elektryczne 1, układ połączeń00992265
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, konstrukcjaokrągły
Przyłącze elektryczne 2, rodzaj przyłączaWtyczka
Przyłącze elektryczne 2, wyprowadzenie kablaproste
Przyłącze elektryczne 2, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 2, liczba pinów/żył4
Przyłącze elektryczne 2, użyte piny/żyły4
Przyłącze elektryczne 2, rodzaj mocowaniaRyglowanie śrubą
Przyłącze elektryczne 2, schemat przyłączy00995386
Przyłącze elektryczne 3, funkcjaStrona sterowania
Przyłącze elektryczne 3, kształtokrągły
Przyłącze elektryczne 3, rodzaj przyłączaWtyczka
Przyłącze elektryczne 3, wyprowadzenie kablaproste
Przyłącze elektryczne 3, technologia przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 3, liczba pinów/żył4
Przyłącze elektryczne 3, użyte piny/żyły3
Przyłącze elektryczne 3, rodzaj mocowaniaRyglowanie śrubą
Przyłącze elektryczne 3, schemat przyłączy00995635
Zakres napięcia roboczego DC0 V
Zakres napięcia roboczego AC0 V
Dopuszczalne obciążenie prądowe przy 40degC2 A
Odporność na napięcie udarowe0.8 kV
Ekranowanietak
Długość kabla 12.5 m
Długość kabla 20.5 m
Właściwości kablaStandard
Promień gięcia 1, stałe ułożenie kabla33 mm
Promień gięcia 1, ruchome ułożenie kabla66 mm
Promień gięcia 2, stałe ułożenie kabla33 mm
Promień gięcia 2, ruchome ułożenie kabla66 mm
Średnica kabla 16.3 mm
Tolerancja, średnica kabla 1+- 0,2 mm
Średnica kabla 26.3 mm
Tolerancja, średnica kabla 2+- 0,2 mm
Budowa kabla8 x 0,25 mm²
Przekrój znamionowy żyły przewodu0.25 mm²
Stopień ochronyIP67
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-25 degC
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablaszary
Materiał obudowyTPE-U(PUR)
Kolor obudowyczarny
Materiał śruby ryglującejMosiądz, niklowany
Materiał uszczelnieńNBR
Materiał stykówMosiądz, niklowany i pozłacany
Materiał powłoki izolacyjnejPP

Parametry techniczne - Kabel przyłączeniowy NEBV-M12G8-KD-3-M12G4 (547888) serii NEBV - Festo

Przyłącze elektryczne 3, wyprowadzenie kabla
Proste
Charakterystyka kabla
Standard
Budowa kabla
8x0,25, Ekranowany
Nominalny przekrój przewodu
0.25 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 80 °C
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Materiał zamka śrubowego
Niklowany mosiądz
Materiał styków elektrycznych
Mosiądz, niklowany i pozłacany
Zakres napięcia roboczego AC
0 ... 30 V
Typ rozgałęziacza
1 na 2
Przyłącze elektryczne 3, funkcja
Controller side
Przyłącze elektryczne 3, konstrukcja
Okrągły
Przyłącze elektryczne 3, typ podłączenia
Wtyczka
Odporność na piki napięcia
0.8 kV
Przyłącze elektryczne 3, technika podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Przyłącze elektryczne 3, liczba pinów/żył
4
Przyłącze elektryczne 3, zajęte piny/żyły
3
Przyłącze elektryczne 3, typ mocowania
Screw lock
Długość kabla 1
2.5 m
Średnica kabla 1
6.3 mm
Tolerancja, średnica kabla 1
± 0,2 mm
Długość kabla 2
0.5 m
Średnica kabla 2
6.3 mm
Promień gięcia 1, kabel zainstalowany na stałe
>= 33 mm
Minimalny promień gięcia przy swobodnym montażu wtyczki 1
>= 66 mm
Promień gięcia 2, kabel zainstalowany na stałe
>= 33 mm
Minimalny promień gięcia przy swobodnym montażu wtyczki 2
>= 66 mm
Tolerancja, średnica kabla 2
± 0,2 mm
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Materiał uszczelnień
NBR
Sposób montażu
Z przelotowym otworem dla śruby M3
Stopień ochrony
IP67
Uwaga dotycząca materiałów
Zgodne z RoHS, Nie zawiera halogenów
Materiał obudowy
TPE-U(PUR)
Zgodność z normą
DIN 47100, EN 61076-2-101
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Rozgałęziacz Y z kablem po obu stronach
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Zakres napięcia roboczego DC
0 ... 30 V
Dodatkowe funkcje
Dystrybucja wejść i wyjść analogowych zaworu proporcjonalnego ciśnienia
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Okrągły
Temperatura otoczenia
-25 ... 80 °C
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
8
Podłączenie elektryczne 1, zajęta liczba pinów/żył
5
Podłączenie elektryczne 1, sposób montażu
Screw lock
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, konstrukcja
Okrągły
Podłączenie elektryczne 2, typ podłączenia
Wtyczka
Podłączenie elektryczne 2, wyprowadzenie kabla
Proste
Podłączenie elektryczne 2, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 2, liczba pinów/żył
4
Podłączenie elektryczne 2, zajęta liczba pinów/żył
4
Podłączenie elektryczne 2, sposób montażu
Screw lock
Obciążalność prądowa przy 40°C
2 A
Nr kat.
OT-FESTO027102

Pliki do pobrania - Kabel przyłączeniowy NEBV-M12G8-KD-3-M12G4 (547888) serii NEBV - Festo

  • D15000100140600.PDF Pobierz
  • 547888datasheet.pdf Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
