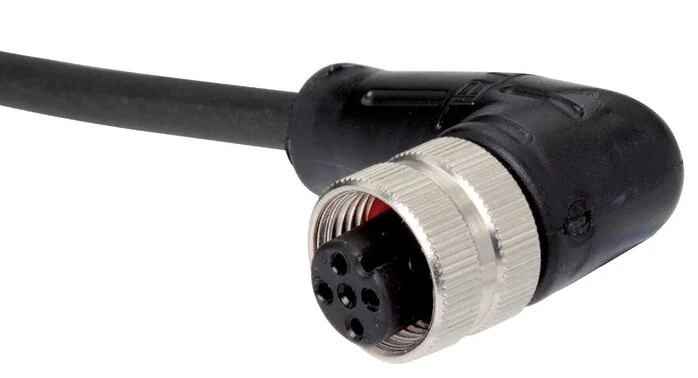

Kabel z łącznikiem M12 (KABM12-M12IA1W)

KABLE PRZYŁĄCZENIOWE ZE ZŁĄCZEM M8 i M12 (DIN EN 61076-2-101), 4-ŻYŁOWE i 5 ŻYŁOWE

Wersja 4 żyłowa: Kompletne kable połączeniowe posiadające z jednej strony 4-pinowe gniazdo M 8 (gwint wewnętrzny M8x1 zgodnie z DIN EN 61076-2-104) i 4 luźne końce kabla z drugiej

Wersja 5-żyłowa: Kompletne przewody połączeniowe:

• z jednej strony zakończone gniazdem M12 (gwint wewnetrzny M12x1, kodowanie A, 5-biegunowe) i luźnymi koncówkami kabla
• z jednej strony wtyczka M 12 (M12x1 gwint zewnętrzny, kodowanie A, 5-biegunowy) i gniazdem M12 (M12x1 gwint wewnętrzny, kodowanie A) z drugiej strony


Zastosowanie:

KABLE 4-żyłowe

Kable te są stosowane stosowane do podłączania:

• urządzeń pomiarowych
• fotokomórek

UWAGA! Nie są one kompatybilne z 3-pinowymi zlączkami do kabli M8 (np. często stosowanymi do czujników położenia tłoka)

KABLE 5-żyłowe

Przewody te są najczęściej wykorzystywane do podłączenia:

• elektronicznych wylaczników ciśnieniowych
• czujników indukcyjnych
• fotoprzelaczników
• wysp zaworowych

UWAGA! Gniazdo 5-pinowe pasuje do wtyczek M12 z 5 i 4 pinami

Dane techniczne:

Zakres temperatur: -25°C do +90°C

Napięcie: 60 V AC/DC, maks. 4 A

Stopień ochrony: IP 67

Kabel: materiał PUR, 4 lub 5x 0,34 mm² (tylko do zastosowan statycznych)

Przyłącza kabla dla 4 pin: Pin 1 - brązowy, Pin 2 - biały, Pin 3 - niebieski, Pin 4 - czarny

Przyłącza kabla dla 5 pin: Pin 1 - brazowy, Pin 2 - bialy, Pin 3 - niebieski, Pin 4 - czarny, Pin 5 - szary
