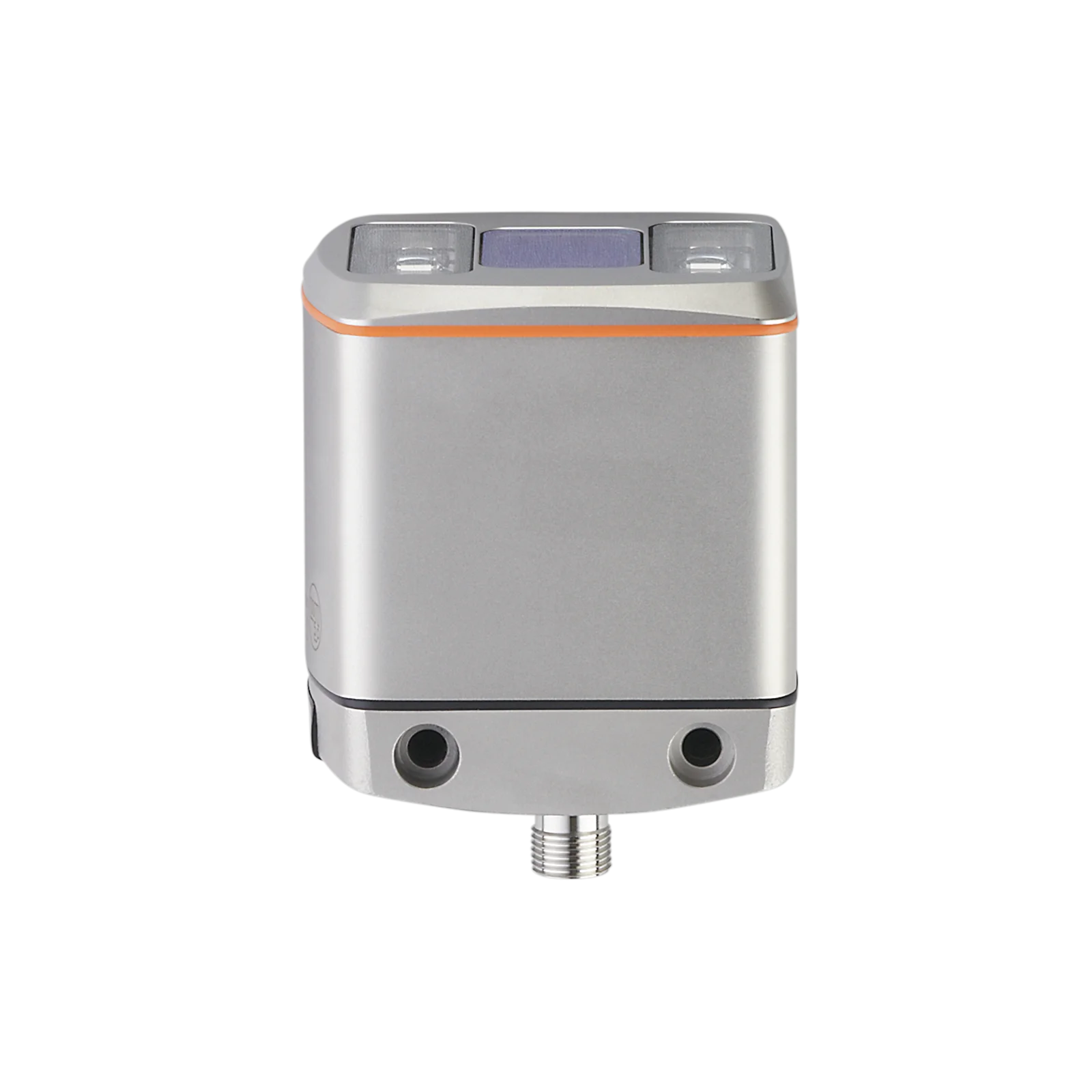

Kamera ToF O3DIRDKG/E1/GM/S/60 (O3D313) - IFM

SKU: OC-IFM012567 MPN: O3D313
Producent: IFM
Cena netto/szt. 7 679,70 zł
9 446,03 zł brutto/szt.
Kamera ToF O3DIRDKG/E1/GM/S/60 (O3D313) - IFM
7 679,70 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kamera ToF O3DIRDKG/E1/GM/S/60 (O3D313) - IFM

  • Wizualna ocena odległości, poziomu lub objętości
  • Niezawodny pomiar odległości dzięki pomiarowi czasu przelotu
  • Oświetlenie, pomiar i ocena jednym urządzeniem
  • Podawanie 93 000 wartości odległości i szarości na pomiar umożliwia szczegółową analizę zastosowania
  • Integracja dzięki intuicyjnemu oprogramowaniu do parametryzacji

Cechy produktu

Rodzaj światłapodczerwień
Rozdzielczość obrazu 3D[px]352 x 264
Kąt widzenia 3D[°]60 x 45; (wartość znamionowa bez korekcji zniekształceń)
Częstotliwość wyzwalania 3D[Hz]25
Obudowaprostopadłościan

Aplikacja

AplikacjaKamera z wyjściem danych obrazu 3D

Dane elektryczne

Napięcie zasilania[V]20,4...28,8 DC; (EN 61131-2)
Pobór prądu[mA]420; (maksymalna wartość skuteczna: < 1600 mA)
Maks. obecne zużycie[mA]2400; (prąd szczytowy impuls.)
Moc pobierana[W]10; (Wartość typowa)
Klasa ochronyIII
Rodzaj światłapodczerwień
Czujnik obrazuPMD 3D ToF-Chip
Zintegrowane oświetleniepodczerwień: 850 nm niewidzialne promieniowanie LED

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wejść binarnych: 1; Liczba wyjść binarnych: 2

Wejścia

Wyzwalaniezewnętrzne; 24 V PNP/NPN (IEC 61131-2 Typ 3)
Liczba wejść binarnych1

Wyjścia

Liczba wyjść binarnych2; (konfigurowalne)
Funkcja wyjścia24 V PNP/NPN; (EN 61131-2)
Maks. spadek napięcia wyjścia przełączającego DC[V]1
Maks. prąd obciążenia na wyjście[mA]100
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Gwarantowany zasięg działania[mm]300...8000
Uwaga dotycząca zasięgu działania
rozmiar obiektu: 200 x 200 mm
współczynnik odbicia: 18 %
Rozdzielczość obrazu 3D[px]352 x 264
Kąt widzenia 3D[°]60 x 45; (wartość znamionowa bez korekcji zniekształceń)
Częstotliwość wyzwalania 3D[Hz]25

Software / programowanie

Możliwości parametryzacjiz komputera PC za pomocą oprogramowania ifm Vision Assistant lub XML-RPC; API dla C, C ++ i Halcon

Interfejsy

Interfejs komunikacyjnyEthernet
Ethernet
Standard transmisji danych10Base-T; 100Base-TX
Prędkość transmisji10; 100
ProtokółTCP/IP
Ustawienia fabryczne
adres IP: 192.168.0.69
maska podsieci: 255.255.255.0
adres IP bramki: 192.168.0.201
Typ użycianastawa parametru; Transmisja danych

Warunki pracy

Temperatura otoczenia[°C]-10...50
Temperatura składowania[°C]-40...85
OchronaIP 65; IP 67; IP 69K
Maks. odporność na oświetlenie zewnętrzne[klx]8; (ze zmniejszoną dokładnością pomiaru i powtarzalnością: < 100)

Testy / dopuszczenia

EMC
DIN EN 61000-6-4radiacja poprzez interferencje / środowiska przemysłowe
DIN EN 61000-6-2odporność na zakłócenia / środowiska przemysłowe
Odporność na wstrząsy
DIN EN 60068-2-2750 g / (11 ms) niepowtarzalne
DIN EN 60068-2-2740 g / (6 ms) powtarzalne
Odporność na wibracje
DIN EN 60068-2-62 g / (10...150 Hz)
DIN EN 60068-2-642,3 g RMS / (10...500 Hz)
Bezpieczeństwo fotobiologicznegrupa zwolniona; (DIN EN 62471)
Bezpieczeństwo elektryczne
DIN EN 61010-2-201zasilanie elektryczne tylko za pośrednictwem obwodów PELV
MTTF[lata]45,02

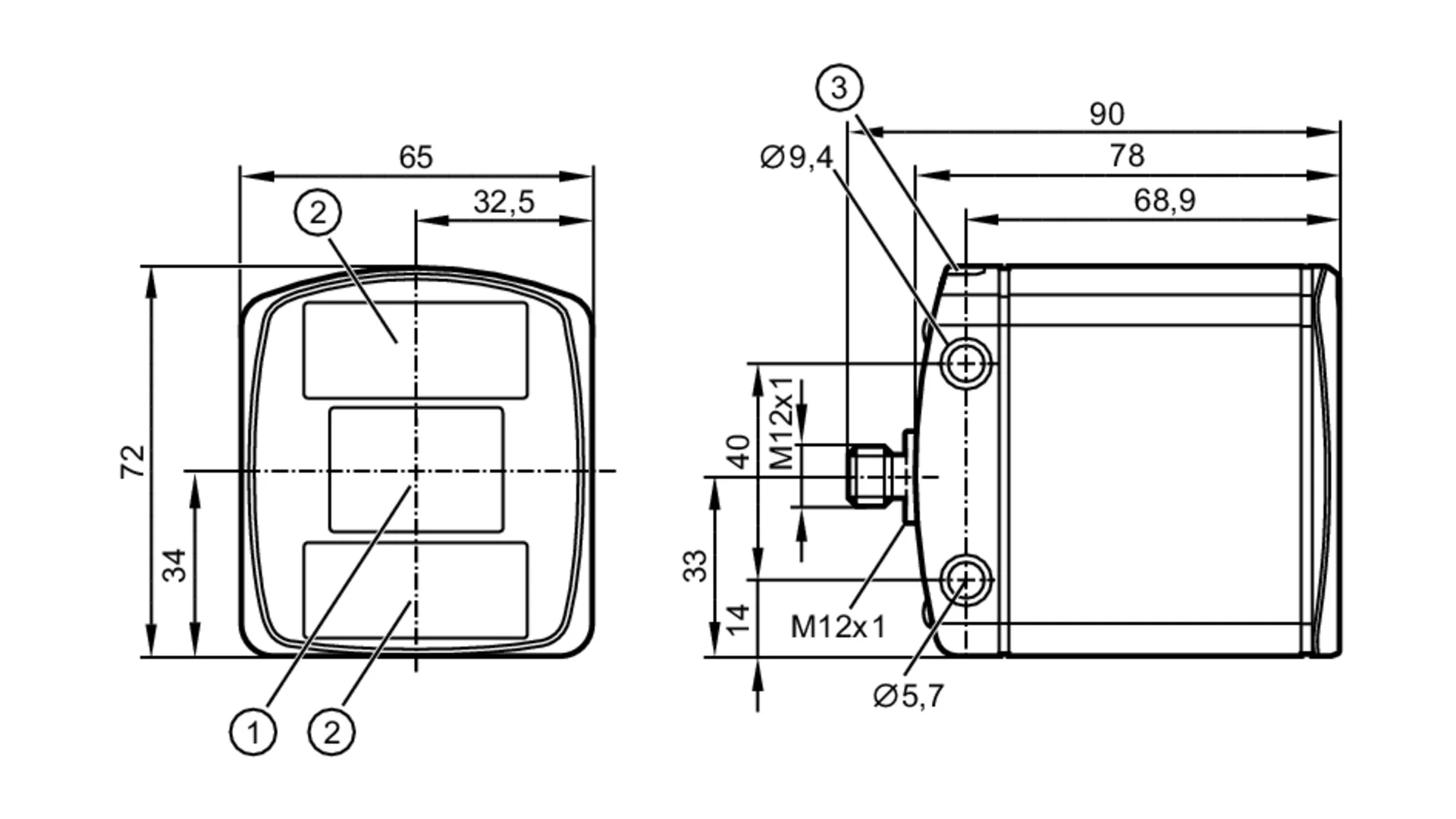

Dane mechaniczne

Waga[g]1189
Obudowaprostopadłościan
Wymiary[mm]72 x 65 x 78
Materiałobudowa: stal nierdzewna (1.4404 / 316L); szybka przednia: PMMA; Wyświetlanie funkcji: PA
Moment dokręcający[Nm]< 0,8

Wyświetlacze / elementy robocze

Wyświetlacz
Funkcja2 x LED, kolor zielony Ethernet działanie
Stan wyjścia2 x LED, kolor żółty OUT 1 OUT 2

Akcesoria

Dostarczane elementy
Nakładka ochronna

Uwagi

Uwagi
Powtarzalność i dokładność zależy od ustawień obrazu i warunków zewnętrznych.
Wartości podane w karcie danych produktu są ważne dla typowych ustawien i warunków pracy.
Sztuk w opakowaniu1 szt.

Połączenie elektryczne - Ethernet

Konektor: 1 x M12; kodowanie: D

Połączenie elektryczne - Przyłącze procesowe

Konektor: 1 x M12; kodowanie: A

Inne dane

Pole widzenia
bez korekcji dystorcjiz korekcją dystorcji
Zakres pomiarowy / dystans [m]Długość [m]Szerokość [m]Długość [m]Szerokość [m]
0,500,400,560,370,50
1,000,801,130,751,00
2,001,602,261,502,00
3,002,403,392,253,00
4,003,204,523,004,00
5,004,005,653,755,00
powtarzalność pomiaru odległosci dla pojedynczego piksela
Zakres pomiarowy / dystans [m]powtarzalność wartości pomiaru odległości dla szarych obiektów (refleksyjność 18%) [mm]Dokładność [mm]
Wartość typowaWartość typowa
0,3...1,0± 8± 7
1,0...3,0± 12± 7
3,0...5,0± 20± 10
5,0...7,0± 30± 15
7,0...8,0± 50± 20
mierzona w środku obrazu w temperaturze otoczenia 20 ° C
Powtarzalność można zoptymalizować za pomocą funkcji filtrujących
Powtarzalność1 σ
Względna dokładność
Względna dokładność± 4 mm
dryft temperatury -10...+50 °C0,2 mm/K
mierzone przy refleksyjności od 18% do 90%
Możliwości parametryzacji
ParametrZakres ustawieńUstawienia fabryczne
Czas ekspozycji [ms]0,002...105
zakres dynamicznyniski; Tryb pracy normalny ; wysokiTryb pracy normalny
filtrFunkcja czasu:
średnia wartość; adaptacyjny wykładniczywyłączony
Funkcja 3D:
średnia wartość, mediana, bilateral functionwyłączony
wyzwalanieCiągłe; interfejs danych; zbocze dodatnie; zbocze ujemne;doatnie i ujemne zboczeCiągłe
Częstotliwość wyzwalania [Hz]0,02...255
format danych
typ danychwartość danychUwagi
odległość [mm]0...65535 uint16odległość radialna
Kartezjański układ współrzędnych x,y,z [mm]-32767...32767 int16x,y: pozycja boczna z: odległość pionowa
amplituda0...65535 uint16jasność obiektu

Parametry techniczne - Kamera ToF O3DIRDKG/E1/GM/S/60 (O3D313) - IFM

Nr kat.
OC-IFM012567

Pliki do pobrania - Kamera ToF O3DIRDKG/E1/GM/S/60 (O3D313) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
