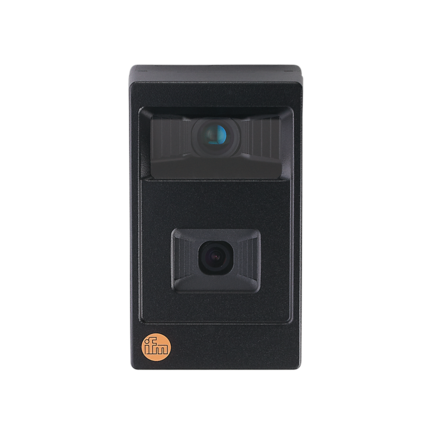

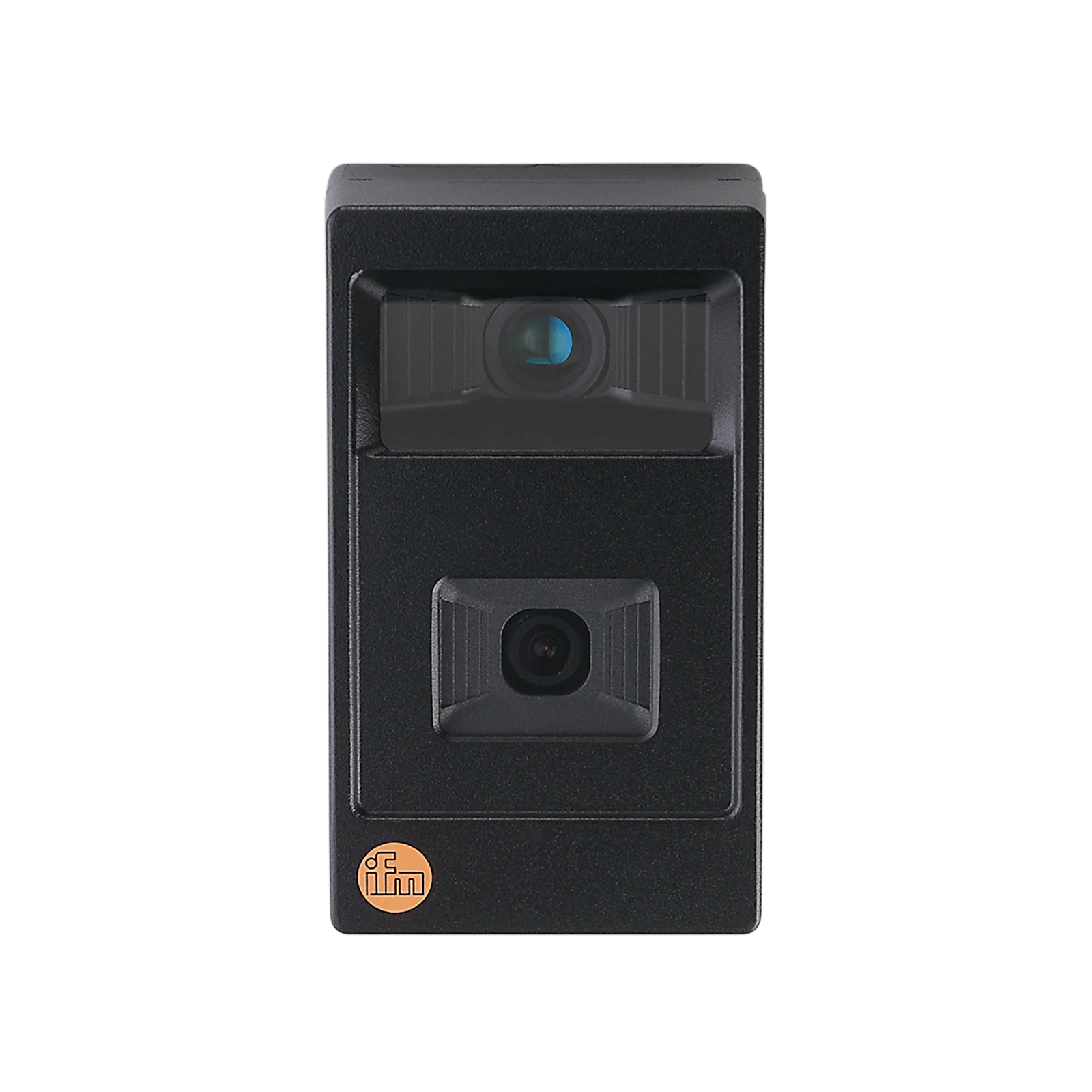

Czujnik 3D sensor do zastosowań mobilnych O3MXOOKG/CAN/E3/GM/A1/95 (O3M261) - IFM

SKU: OC-IFM012602 MPN: O3M261
Producent: IFM
Cena netto/szt. 10 118,70 zł
12 446,00 zł brutto/szt.
Czujnik 3D sensor do zastosowań mobilnych O3MXOOKG/CAN/E3/GM/A1/95 (O3M261) - IFM
10 118,70 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik 3D sensor do zastosowań mobilnych O3MXOOKG/CAN/E3/GM/A1/95 (O3M261) - IFM

  • Niezawodna detekcja 3D scen i obiektów
  • Odpowiednie do stosowania w maszynach mobilnych
  • Niezawodny pomiar odległości dzięki pomiarowi czasu przelotu
  • Z wbudowaną kamerą 2D i funkcją overlay
  • Wskazania ostrzeżeń i przeszkód w widoku „na żywo” kamery

Cechy produktu

Rodzaj światłapodczerwień
Rozdzielczość obrazu[px]640 x 480
Rozdzielczość obrazu 3D[px]64 x 16
Kąt widzenia[°]120 x 90
Kąt widzenia 3D[°]95 x 32
Częstotliwość wyzwalania[Hz]25
Częstotliwość wyzwalania 3D[Hz]25 / 33 / 50
Obudowaprostopadłościan

Aplikacja

Aplikacjawyjście danych obrazu 3D; wyjście danych obrazu 2D

Dane elektryczne

Napięcie zasilania[V]9...32 DC
Pobór prądu[mA]< 600
Moc pobierana[W]4,6
Klasa ochronyIII
Rodzaj światłapodczerwień
Czujnik obrazuPMD 3D ToF-Chip / 2D Chip

Wyjścia

Wyjście wideoPAL (720x576)

Strefa działania

Rozdzielczość obrazu[px]640 x 480
Rozdzielczość obrazu 3D[px]64 x 16
Kąt widzenia[°]120 x 90
Kąt widzenia 3D[°]95 x 32
Częstotliwość wyzwalania[Hz]25
Częstotliwość wyzwalania 3D[Hz]25 / 33 / 50

Software / programowanie

Możliwości parametryzacjiPoprzez komputer PC z oprogramowaniem ifmVisionAssistant

Interfejsy

Interfejs komunikacyjnyCAN; Ethernet
Liczba interfejsów CAN1
Liczba interfejsów Ethernet1
Liczba interfejsów video (CVBS)1
Notatka n/t interfejsów
Wyjście wstępnie przetworzonych danych przez interfejs CAN
CAN
Prędkość transmisji250 (125...1000) kBaud
ProtokółCANopen; UDS
Ustawienia fabryczne
Interfejs J1939: domyślnie
adres urządzenia (ECU): 239
Interfejs UDS: 500 (125...1000) kBaud
Typ użycianastawa parametru; Transmisja danych
Ethernet
ProtokółUDP/IP
Ustawienia fabryczne
adres IP: 192.168.1.1
maska podsieci: 255.255.255.0
docelowy adres IP: 255.255.255.255
port docelowy: 42000
Typ użyciaTransmisja danych

Warunki pracy

Temperatura otoczenia[°C]-40...85
Uwaga dot. temperatury otoczenia
przy częstotliwości odświeżania 25 Hz
Temperatura składowania[°C]-40...105
Maks. wilgotność względna powietrza[%]90; (bez kondensacji)
Maks. wysokość nad poziomem morza[m]4000
OchronaIP 67; IP 69K; (z zamontowanymi przewodami lub zaślepkami)
Maks. odporność na oświetlenie zewnętrzne[klx]120

Testy / dopuszczenia

EMC
DIN EN 61000-6-4środowiska przemysłowe
DIN EN 61000-6-2środowiska przemysłowe
Odporność na wstrząsy
DIN EN 60068-2-2730 g / 6 ms Próba udarowa
Odporność na wibracje
DIN EN 60068-2-610 g / 10...500 Hz Próba wibracyjna
DIN EN 60068-2-6410...1000 Hz szumy
Bezpieczeństwo elektryczne
DIN EN 61010-2-201porażenie elektryczne / zasilanie elektryczne tylko za pośrednictwem obwodów PELV
MTTF[lata]58

Dane mechaniczne

Waga[g]1168,05
Obudowaprostopadłościan

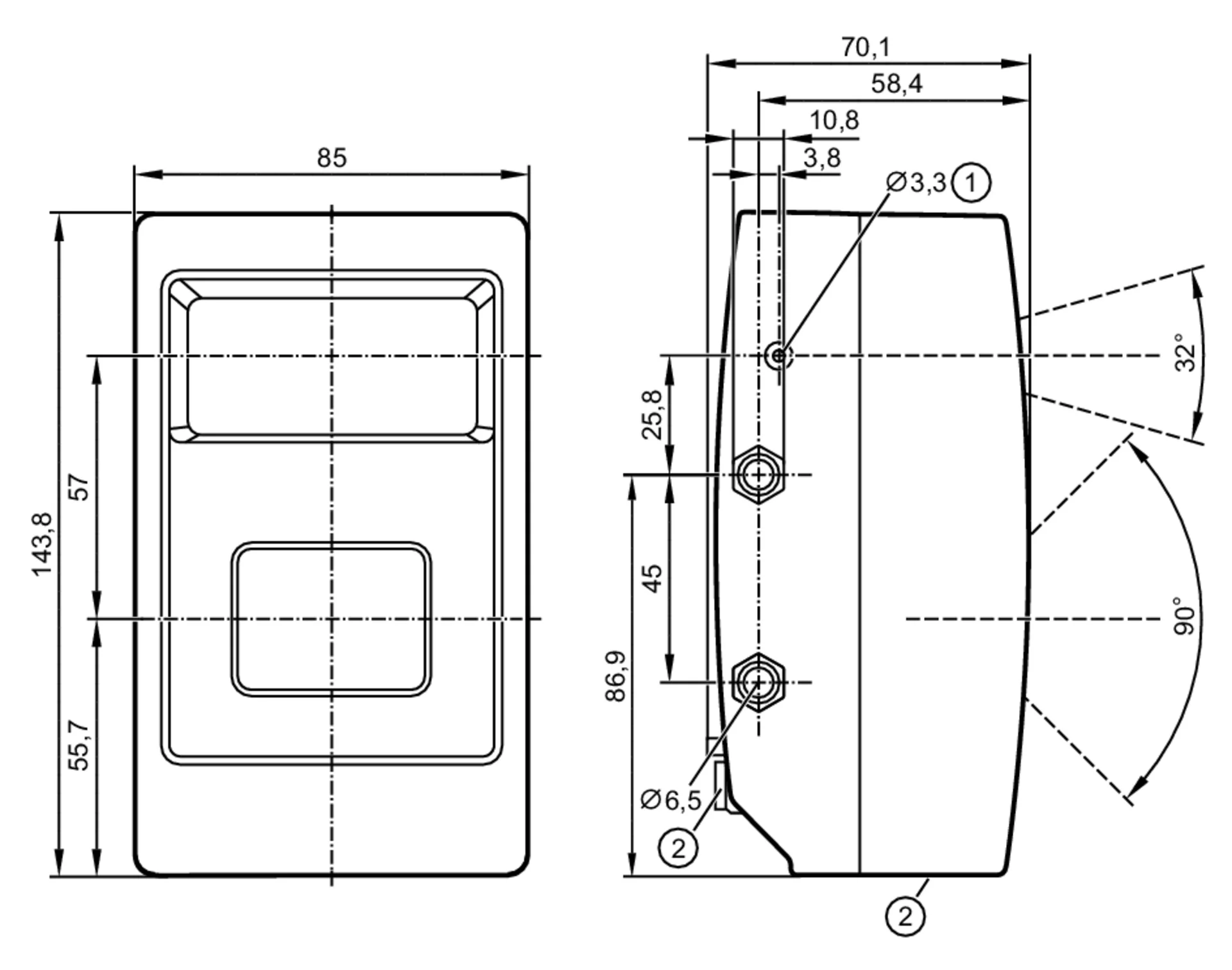

Wymiary[mm]143,8 x 85 x 70,1
Materiałobudowa: aluminium odlewane ciśnieniowo; dysk: szkło gorilla glass

Akcesoria

Dostarczane elementy
Nakładka ochronna

Uwagi

Uwagi
Do pracy czujnika wymagany jest oświeltacz.
Do podłączenia czujnika i oświetlacza należy używać jedynie oryginalnych przewodów ifm.
Wartości charakterystyczne dla danej funkcji można odnaleźć w załączonej dokumentacji.
Sztuk w opakowaniu1 szt.

Połączenie elektryczne - CAN

Konektor: 1 x M12; kodowanie: A

Połączenie elektryczne - Ethernet

Konektor: 1 x M12; kodowanie: D

Połączenie elektryczne - Video

Konektor: 1 x M12; kodowanie: A

Inne dane

Pole widzenia z korekcją dystorcji
Zakres pomiarowy / dystans [m]Długość [m]Szerokość [m]
5112,9
1021,85,7
1532,78,6
306517
zasięg pomiaru przy rozpoznawaniu obiektów
typ obiektu / wielkośćwarunki zastosowaniaZakres pomiarowy [m]
pojazdsłonecznie (~120 klx)0,25...21
pochmurnie (~20 klx)0,25...30
ciemność0,25...35
osobasłonecznie (~120 klx)0,25...9
pochmurnie (~20 klx)0,25...12
ciemność0,25...15
odbłyśniksłonecznie (~120 klx)1...29
pochmurnie (~20 klx)1...42
ciemność1...55
Wariant oprogramowania:Rozpoznawanie obiektów OD
Zasięg pomiaru dla obszaru zainteresowania ROI
warunki zastosowaniaZakres pomiarowy [m]
Wartość typowa
słonecznie (~120 klx)0,25...8
pochmurnie (~20 klx)0,25...11
ciemność0,25...21
Wariant oprogramowania :funkcje podstawowe (DI / BF distance image basic functions)
dokładność pomiaru
warunki zastosowaniadokładność pomiaru [cm]
Wartość typowa
słonecznie (~120 klx)± 15
pochmurnie (~20 klx)± 10
ciemność± 5
Wariant oprogramowania :funkcje podstawowe (DI / BF distance image basic functions)
