Kamera ToF O3DIRDKG/E1/GM/w/70 (O3D305) - IFM

SKU: OC-IFM012563 MPN: O3D305
Producent: IFM
Cena netto/szt. 6 981,75 zł
8 587,55 zł brutto/szt.
Kamera ToF O3DIRDKG/E1/GM/w/70 (O3D305) - IFM
6 981,75 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kamera ToF O3DIRDKG/E1/GM/w/70 (O3D305) - IFM

Cechy produktu

Rozdzielczość obrazu 3D[px]352 x 264
Kąt widzenia 3D[°]70 x 51; (wartość znamionowa bez korekcji zniekształceń)
Maks. częstotliwość odczytu[Hz]20
Obudowaprostopadłościan

Aplikacja

Aplikacjawyjście danych obrazu 3D

Dane elektryczne

Napięcie zasilania[V]20,4...28,8 DC; (EN 61131-2)
Pobór prądu[mA]< 2400; (prąd szczytowy impuls.; Wartość typowa: 420; maksymalna wartość: 1600)
Moc pobierana[W]10; (Wartość typowa)
Klasa ochronyIII
Czujnik obrazuPMD 3D ToF-Chip
Zintegrowane oświetlenietak; (podczerwień: 850 nm niewidzialne promieniowanie LED)

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2

Wejścia

Wyzwalanie24 V PNP/NPN (IEC 61131-2 Typ 3)

Wyjścia

Łączna liczba wyjść2
Liczba wyjść binarnych2; (konfigurowalne)
Funkcja wyjścia24 V PNP/NPN; (EN 61131-2)
Maks. prąd obciążenia na wyjście[mA]100
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Gwarantowany zasięg działania[mm]300...8000
Uwaga dotycząca zasięgu działania
rozmiar obiektu: 200 x 200 mm
współczynnik odbicia: 18 %
Rozdzielczość obrazu 3D[px]352 x 264
Kąt widzenia 3D[°]70 x 51; (wartość znamionowa bez korekcji zniekształceń)
Maks. częstotliwość odczytu[Hz]20

Zakres pomiaru / nastaw

Zakres pomiarowy[m]< 30

Software / programowanie

Możliwości parametryzacjiz komputera PC za pomocą oprogramowania ifm Vision Assistant lub XML-RPC

Interfejsy

Interfejs komunikacyjnyEthernet
Ethernet
Liczba interfejsów Ethernet1
Standard transmisji danych10Base-T; 100Base-TX
Prędkość transmisji10; 100
ProtokółTCP/IP
Ustawienia fabryczne
adres IP: 192.168.0.69
maska podsieci: 255.255.255.0
adres IP bramki: 192.168.0.201

Warunki pracy

Temperatura otoczenia[°C]-10...50
Temperatura składowania[°C]-40...85
OchronaIP 65; IP 67
Maks. odporność na oświetlenie zewnętrzne[klx]8; (ze zmniejszoną dokładnością pomiaru i powtarzalnością: < 100)

Testy / dopuszczenia

EMC
DIN EN 61000-6-4radiacja poprzez interferencje / środowiska przemysłowe
DIN EN 61000-6-2odporność na zakłócenia / środowiska przemysłowe
Odporność na wstrząsy
DIN EN 60068-2-2750 g / (11 ms) niepowtarzalne
DIN EN 60068-2-2740 g / (6 ms) powtarzalne
Odporność na wibracje
DIN EN 60068-2-62 g / (10...150 Hz)
DIN EN 60068-2-642,3 g RMS / (10...500 Hz)
Bezpieczeństwo fotobiologicznegrupa zwolniona; (DIN EN 62471)
Bezpieczeństwo elektryczne
DIN EN 61010-2-201zasilanie elektryczne tylko za pośrednictwem obwodów PELV
MTTF[lata]45,02

Dane mechaniczne

Waga[g]770,7
Obudowaprostopadłościan

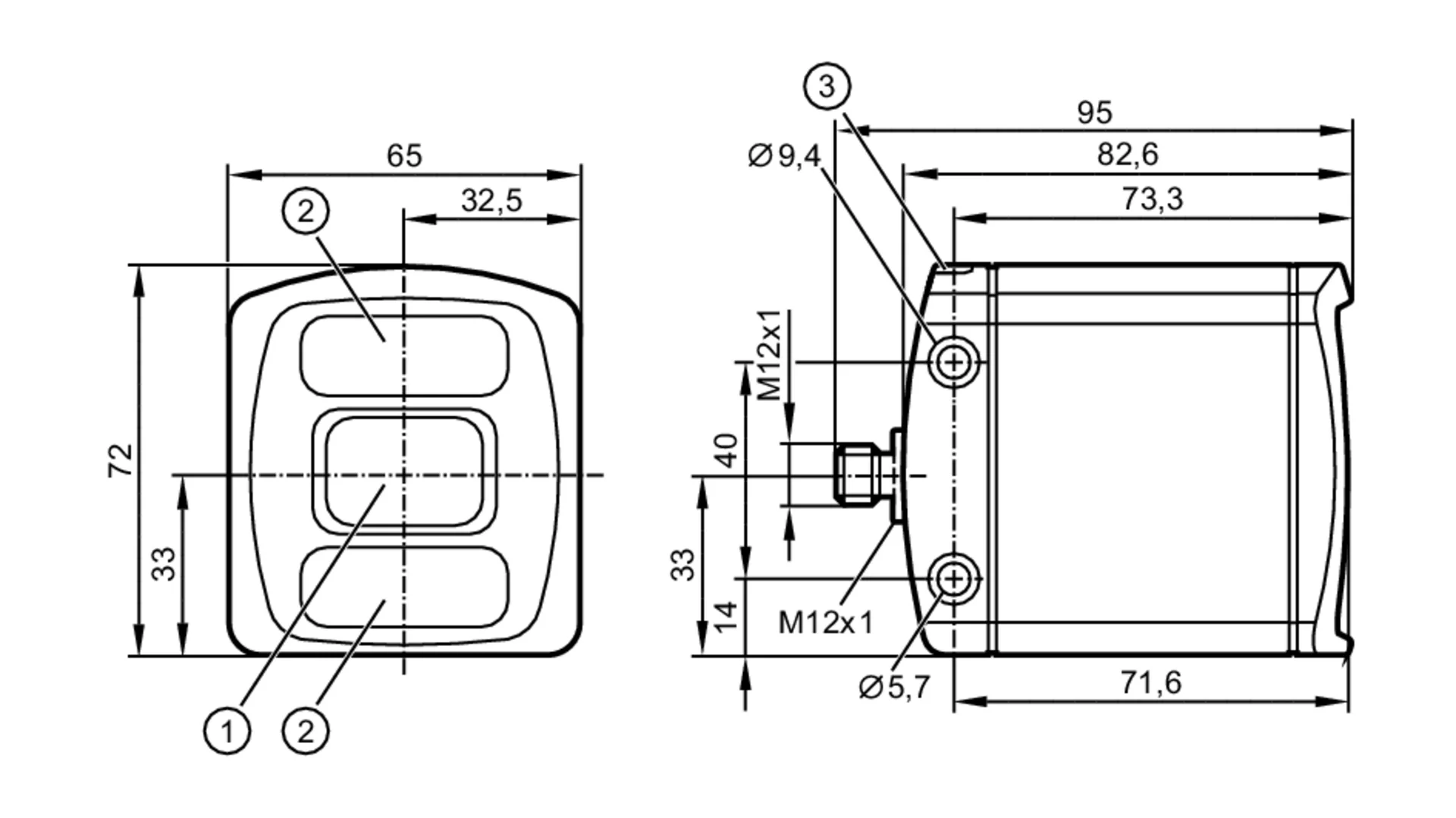

Wymiary[mm]72 x 65 x 82,6
Materiałobudowa: aluminium odlewane ciśnieniowo; szybka przednia: szkło gorilla glass; Wyświetlanie funkcji: PA

Wyświetlacze / elementy robocze

Wyświetlacz
Funkcja2 x LED, kolor zielony Ethernet działanie
Stan wyjścia2 x LED, kolor żółty OUT 1 OUT 2

Akcesoria

Dostarczane elementy
pamięć przenośna USB z oprogramowaniem i dokumentacją
Nakładka ochronna

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - Ethernet

Konektor: 1 x M12; kodowanie: D

Połączenie elektryczne - Przyłącze procesowe

Konektor: 1 x M12; kodowanie: A

Inne dane

Pole widzenia
bez korekcji dystorcjiz korekcją dystorcji
Zakres pomiarowy / dystans [m]Długość [m]Szerokość [m]Długość [m]Szerokość [m]
0,500,470,680,400,55
1,000,941,360,801,10
2,001,882,721,602,20
3,002,824,082,403,30
4,003,765,443,204,40
5,004,706,804,005,50

Parametry techniczne - Kamera ToF O3DIRDKG/E1/GM/w/70 (O3D305) - IFM

Nr kat.
OC-IFM012563

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
