Cena netto/szt.
3 487,05 zł
4 289,07 zł
brutto/szt.
.png)

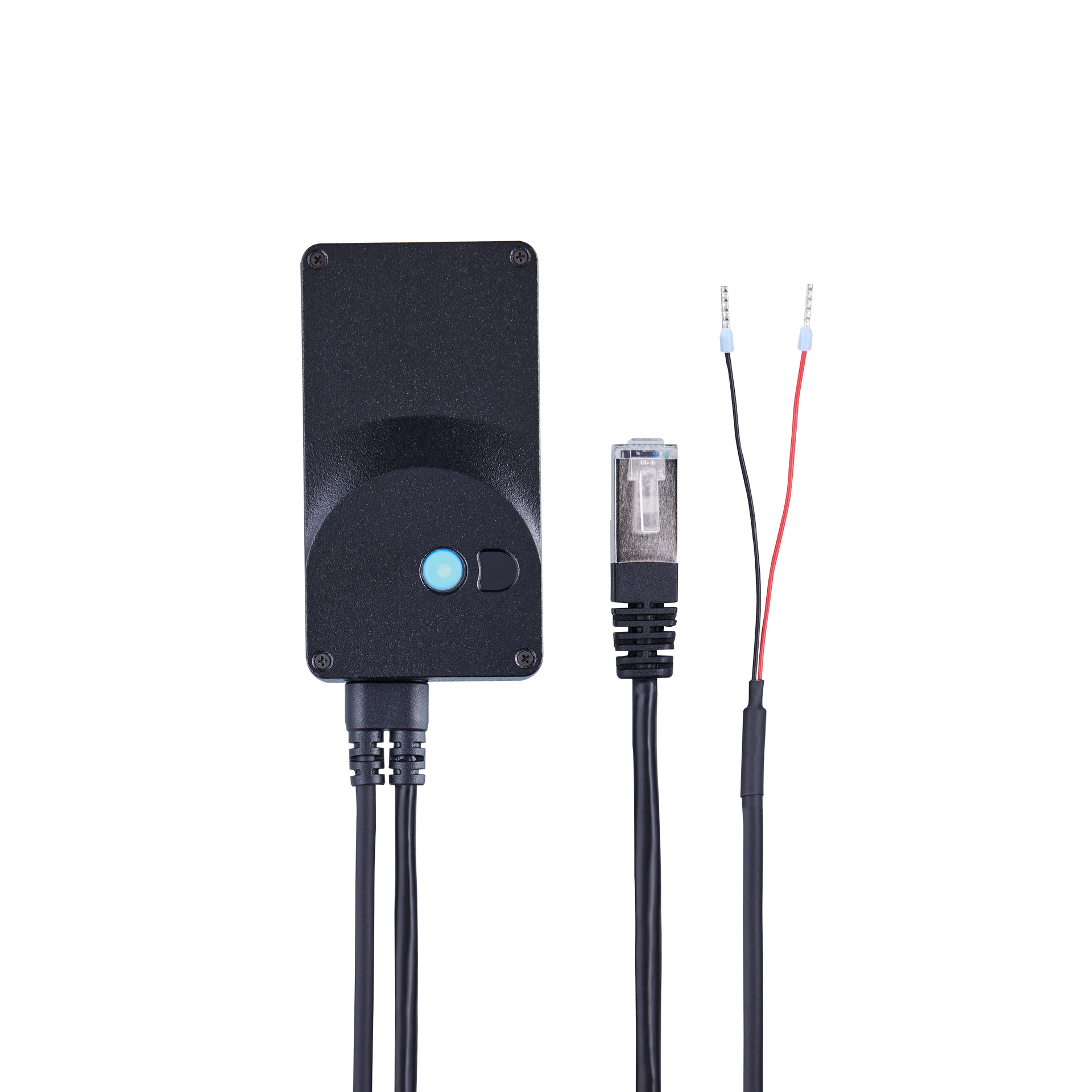

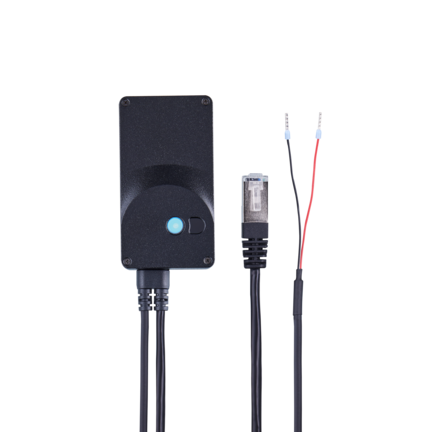

Opis produktu - Kamera ToF O3XIOOKG/E1/GM/S/60/ZS (O3X130) - IFM
Cechy produktu
| Rodzaj światła | podczerwień |
| Rozdzielczość obrazu 3D[px] | 224 x 172 |
| Kąt widzenia 3D[°] | 58 x 44 |
| Maks. częstotliwość odczytu[Hz] | 20 |
Aplikacja
| Aplikacja | wyjście danych obrazu 3D |
Dane elektryczne
| Tolerancja napięcia zasilania[%] | -15...20 |
| Napięcie zasilania[V] | 24 DC |
| Pobór prądu[mA] | < 170; (wartość średnia dla 24 VDC; prąd szczytowy impuls.: <350) |
| Moc pobierana[W] | 4 |
| Klasa ochrony | III |
| Rodzaj światła | podczerwień |
| Długość fali[nm] | 850 |
| Czujnik obrazu | PMD 3D ToF-Chip |
| Zintegrowane oświetlenie | tak; (podczerwień: 850 nm niewidzialne promieniowanie) |
Strefa działania
| Gwarantowany zasięg działania[mm] | 50...3000 | ||
| Uwaga dotycząca zasięgu działania |
| ||
| Rozdzielczość obrazu 3D[px] | 224 x 172 | ||
| Kąt widzenia 3D[°] | 58 x 44 | ||
| Maks. częstotliwość odczytu[Hz] | 20 |
Zakres pomiaru / nastaw
| Zakres pomiarowy[m] | < 30; (w zależności od ustawień, wielkości obiektu i współczynnika odbicia) |
Software / programowanie
| Możliwości parametryzacji | z komputera PC za pomocą oprogramowania ifm Vision Assistant lub XML-RPC |
Interfejsy
| Interfejs komunikacyjny | Ethernet |
| Typ użycia | nastawa parametru; Transmisja danych |
| Ethernet | ||||
|---|---|---|---|---|
| Liczba interfejsów Ethernet | 1 | |||
| Standard transmisji danych | 10Base-T; 100Base-TX | |||
| Prędkość transmisji | 10; 100 | |||
| Protokół | TCP/IP | |||
| Ustawienia fabryczne |
|
Warunki pracy
| Temperatura otoczenia[°C] | -10...40 | ||
| Uwaga dot. temperatury otoczenia |
| ||
| Temperatura składowania[°C] | -40...85 | ||
| Ochrona | IP 50 | ||
| Maks. odporność na oświetlenie zewnętrzne[klx] | 8 |
Testy / dopuszczenia
| EMC |
| ||||||
| Odporność na wstrząsy |
| ||||||
| Odporność na wibracje |
| ||||||
| Klasa ochrony laserowej | 1 | ||||||
| Uwagi dotyczące ochrony lasera |
| ||||||
| Bezpieczeństwo elektryczne |
|

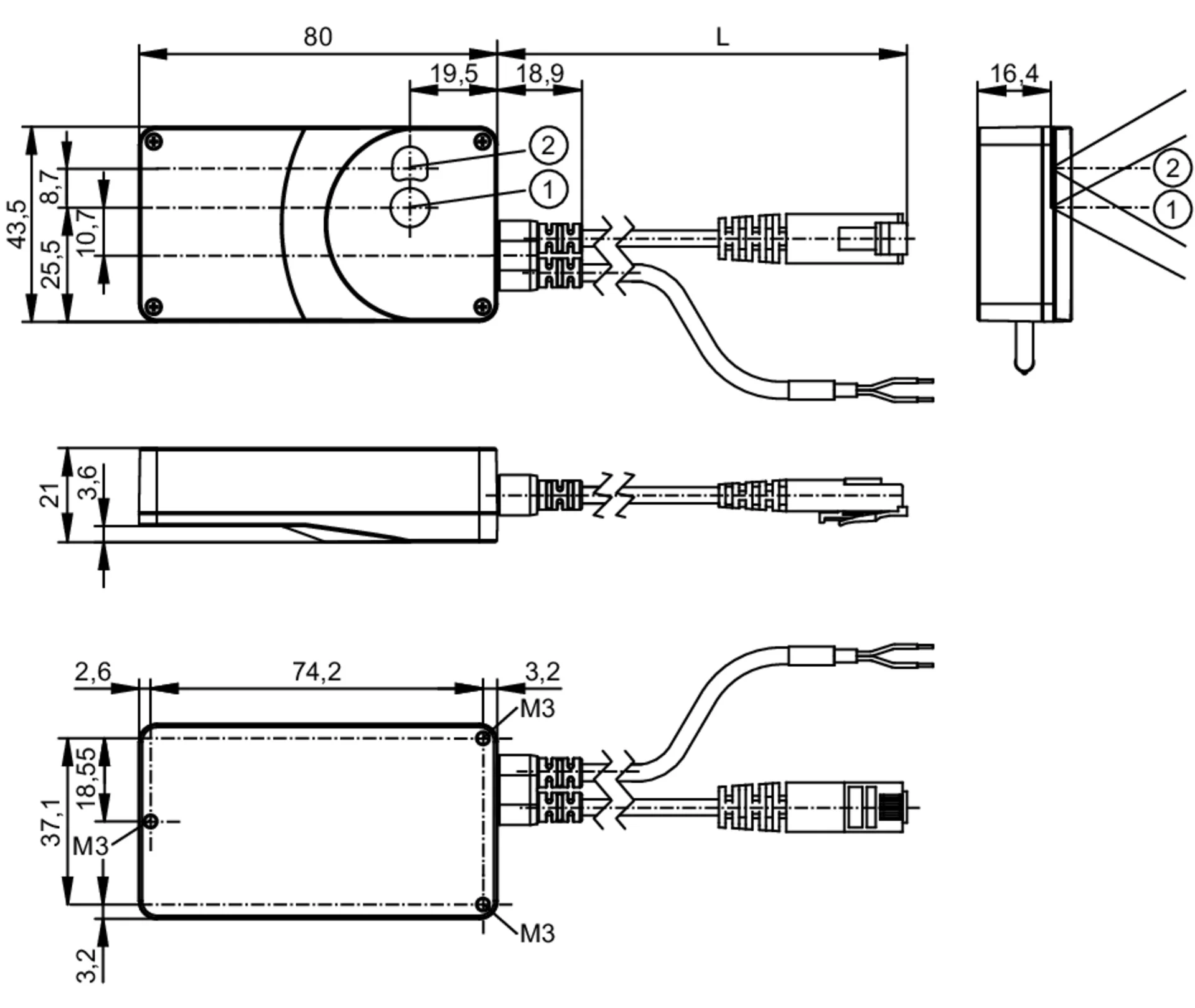

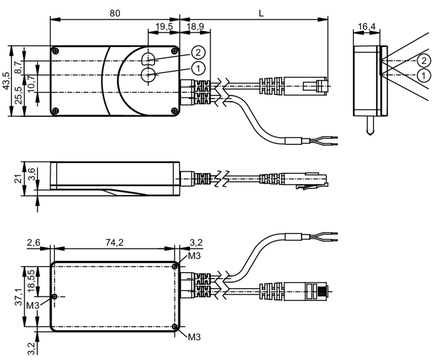

Dane mechaniczne
| Waga[g] | 240 |
| Wymiary[mm] | 80 x 43,5 x 21 |
| Materiał | obudowa: cynk odlewany ciśnieniowo; szybka przednia Illu: PMMA; szybka przednia soczewka: szkło pławione |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Przewód: 1 m, PVC |
Połączenie elektryczne - Złącze Ethernet RJ45
| RJ45_Steckverbinder | Konektor: 1 x RJ45 |
Inne dane
Pole widzenia
| bez korekcji dystorcji | ||
| Zakres pomiarowy / dystans [m] | Długość [m] | Szerokość [m] |
| 0,50 | 0,50 | 0,40 |
| 1,00 | 1,10 | 0,80 |
| 1,50 | 1,60 | 1,20 |
| 2,00 | 2,20 | 1,70 |
| 2,50 | 2,70 | 2,10 |
| 3,00 | 3,30 | 2,50 |
Powtarzalność
| Zakres pomiarowy / dystans [m] | Czas ekspozycji [µs] | Powtarzalność | Dokładność [mm] |
| Zmierzone wartości odległości (1 Sigma) na szarych obiektach | |||
| współczynnik odbicia 18 % [mm] | |||
| 0,1...0,25 | 200 | ± 4 | ± 5 |
| 0,25...0,5 | 400 | ± 4 | ± 5 |
| 0,5...1 | 1000 | ± 6 | ± 10 |
| 1...2 | 2000 | ± 12 | ± 20 |
| 2...3 | 2000 | ± 50 | ± 40 |
| Powtarzalność | |
| bazujący na | pomiar odległości pojedynczego piksela |
| Mierzone od | środek obrazu z filtrem medianowym |
| Temperatura otoczenia | 20° C |
dryft temperatury
| -10...+40° C [mm/K] |
| 0,2 |
Względna dokładność
| typowa |
| ± 4 |
| mierzone przy refleksyjności od 18% do 90% |
Parametry techniczne - Kamera ToF O3XIOOKG/E1/GM/S/60/ZS (O3X130) - IFM
Nr kat.
OC-IFM012632
Pliki do pobrania - Kamera ToF O3XIOOKG/E1/GM/S/60/ZS (O3X130) - IFM
- Karta katalogowa Pobierz
