Moduł AS-i do zabudowy w szafie sterowniczej SmartL25 4DI AUX 4do R C (AC3221) - IFM
SKU: OC-IFM000279
MPN: AC3221
Producent:
IFM
Cena netto/szt.
770,40 zł
947,59 zł
brutto/szt.
.png)
Opis produktu - Moduł AS-i do zabudowy w szafie sterowniczej SmartL25 4DI AUX 4do R C (AC3221) - IFM
- Do stosowania w szafach sterowniczych
- Łatwe i szybkie podłączanie przewodów za pomocą zacisków sprężynowych
- Wyjątkowo niewielkie wymiary konstrukcji
- Podwójne zaciski do przelotowych połączeń zasilających
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i pracy
Aplikacja
| Wykonanie | Obudowa do montażu na szynę DIN, Tylko do pracy z masterami AS-i o profilu M4 |
| Aplikacja | Do zabudowy w szafie sterowniczej |
Dane elektryczne
| Napięcie zasilania[V] | 18...31,6 DC |
| Maks. pobór prądu z sieci AS-i[mA] | 30 |
| Dodatkowe zasilanie[V] | 20...30 DC; (AUX) |
| Maks. pobór prądu z dodatkowego zasilania[mA] | 1100; (AUX) |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść przekaźnikowych: 4 |
Wejścia
| Liczba wejść binarnych | 4 |
| Obwód wejść binarnych | PNP; (typ 2 wg IEC 61131-2) |
| Zasilanie wejść | AUX |
| Zasilanie[V] | 18...30; (DC AUX) |
| Maksymalna obciążalność wejść łącznie[mA] | 1000 |
| Prąd wejściowy Wysoki[mA] | 6...10 |
| Prąd wejściowy Niski[mA] | 0...2 |
| Poziom przełączania Wysoki[V] | > 11 |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak |
Wyjścia
| Zakres napięcia DC[V] | 24; (AUX; Wyjścia O1 + O3 i O2 + O4 muszą być zasilane parami o tym samym napięciu. 2 x 24 V DC) |
| Zakres napięcia AC[V] | 10...240; (Wyjścia O1 + O3 i O2 + O4 muszą być zasilane parami o tym samym napięciu. 2 x 240 V AC) |
| Maks. prąd obciążenia na wyjście[mA] | 6000; (obciążenie rezystancyjne) |
| Maks. sumaryczne obciążenie prądowe wyjść [A] | 6; (obciążenie rezystancyjne) |
| Liczba wyjść przekaźnikowych | 4 |
| Zabezpieczenie przed zwarciem | nie |
| Separacja galwaniczna | tak |
Warunki pracy
| Temperatura otoczenia[°C] | -25...65 | |
| Uwaga dot. temperatury otoczenia |
| |
| Temperatura składowania[°C] | -25...75 | |
| Maks. wilgotność względna powietrza[%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza[m] | 2000 | |
| Ochrona | IP 20 | |
| Stopień ochrony zacisków | IP 20 | |
| Stopień zabrudzenia | 2 |
Testy / dopuszczenia
| EMC |
| |||
| MTTF[lata] | 248 | |||
| Uwagi | Urządzenie powinno być zasilane ze źródła izolowanego; Układ zasilania powinien być wyposażony w bezpiecznik wymieniony na liście UL (patrz załączony arkusz danych).; Alternatywnie do zasilania AUX można użyć zasilacza klasy 2. |
Klasyfikacja AS-i
| Wersja AS-i | 3.0 | |||||||||||||||
| Adresowanie AS-i | wtyk do adresowania | |||||||||||||||
| Rozszerzony tryb adresowania | tak | |||||||||||||||
| Profil mastera AS-i | M4 | |||||||||||||||
| AS-i profil | S-7.A.7 | |||||||||||||||
| Konfiguracja AS-i E_A[hex] | 7 | |||||||||||||||
| AS-i_ID_kod[hex] | A.7 | |||||||||||||||
| Kod AS-i ID1 [hex] | 7; (zamocowany) | |||||||||||||||
| Certyfikat AS-i | 124301 | |||||||||||||||
| Bity danych |
|
Dane mechaniczne
| Waga[g] | 203,35 |
| Obudowa | prostopadłościan |
| Typ montażu | Montaż na szynie DIN; (TH35 (EN 60715)) |

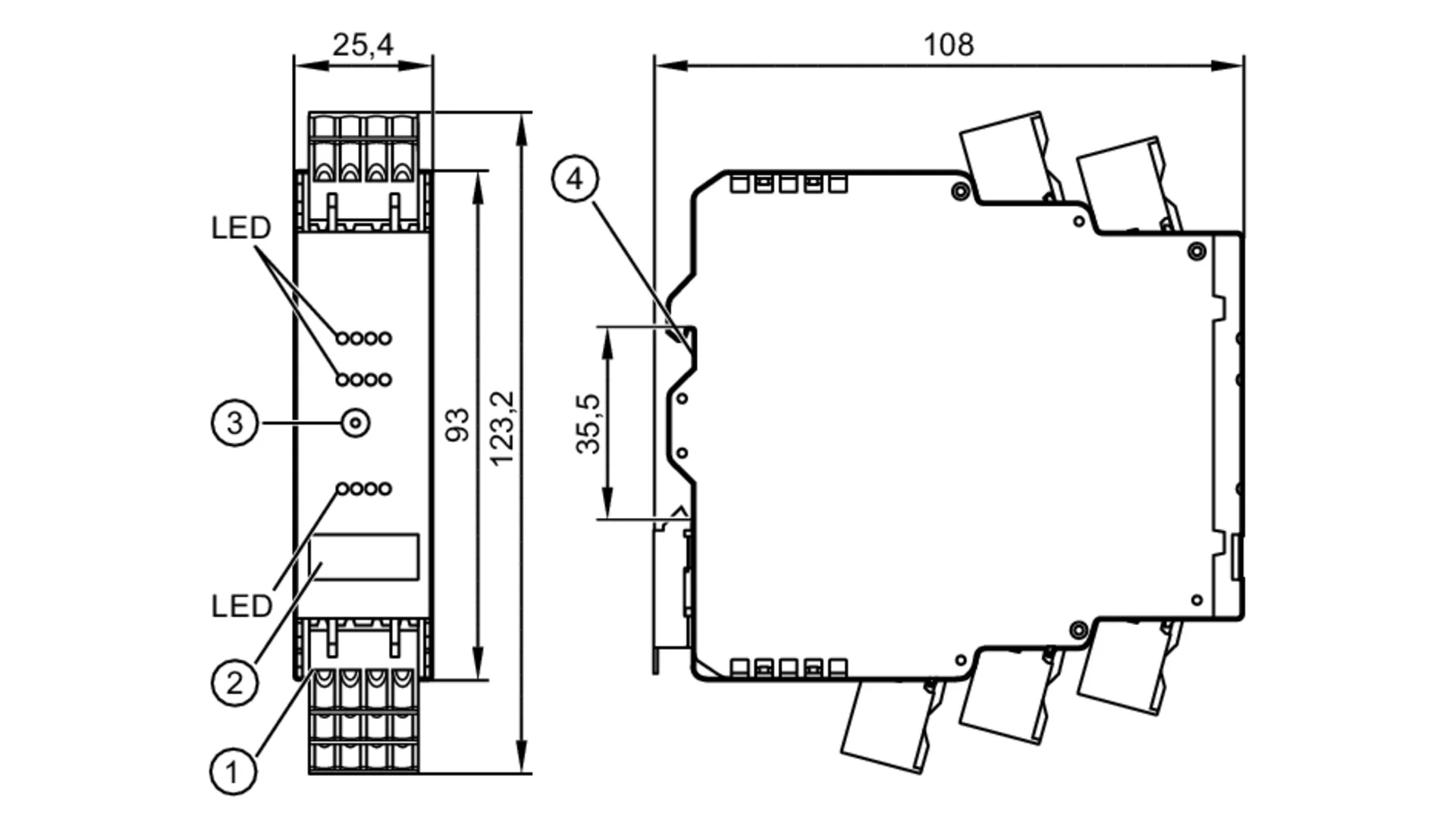

| Wymiary[mm] | 123,2 x 25,4 x 108 |
| Materiał | sztuczne tworzywo; PC-GF20 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | nagłówki pinów: 4 x ; Odstęp: 5,0 mm |
Parametry techniczne - Moduł AS-i do zabudowy w szafie sterowniczej SmartL25 4DI AUX 4do R C (AC3221) - IFM
Nr kat.
OC-IFM000279
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
