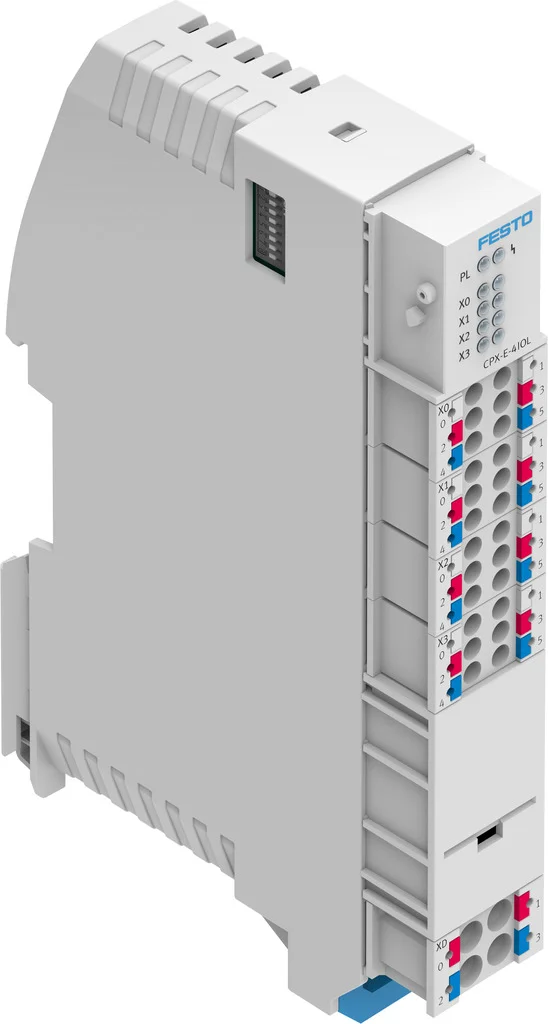

Moduł IO-Link Master CPX-E-4IOL (4080495) serii CPX - Festo
Festo

Moduł IO-Link Master CPX-E-4IOL (4080495) serii CPX - Festo

SKU: OT-FESTO072234 MPN: CPX-E-4IOL
Producent: Festo
Cena netto/szt. 1 525,84 zł
1 876,78 zł brutto/szt.
Moduł IO-Link Master CPX-E-4IOL (4080495) serii CPX - Festo
1 525,84 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł IO-Link Master CPX-E-4IOL (4080495) serii CPX - Festo

  • Indywidualne komponenty do systemu automatyzacji CPX-E

Dane techniczne

ProtokółIO-Link
Wymiary szer. x dł. x wys.18,9 mm x 76,6 mm x 124,3 mm
Szerokość modułu18.9 mm
Typ mocowaniaNa szynie H
Waga produktu96 g
Pozycja montażupionowo
Temperatura otoczenia-5 degC
Uwaga na temat temperatury otoczenia-5 - 60degC przy montażu pionowym
Temperatura przechowywania-20 degC
Względna wilgotność powietrza95%
Stopień ochronyIP20
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Odporność na drganiaSprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
Ochrona przed bezpośrednim i pośrednim dotykiemPELV
Zgodność z LABSVDMA24364-strefa III
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Znak KCKC-EMV
CertyfikacjaRCM Mark
Jednostka certyfikującaUL E239998
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał obudowyPA
Diagnostyka przez LEDBłąd na moduł
Diagnostyka przez magistralęBrak/awaria urządzenia
Maksymalna przestrzeń adresowa, wyjścia1 byte
Liczba wyjść8
Parametry modułuDiagnostyka zwarć w obwodzie zasilającym elementy wykonawcze
Parametry kanałuDezaktywacja zasilania elementu wykonawczego
Zasilanie elektryczne, rodzaj przyłączaListwa zaciskowa
Zasilanie elektryczne, technologia przyłączyTerminal z zaciskami sprężynowymi
Zasilanie elektryczne, schemat przyłączy00995847
Zasilanie elektryczne, liczba pinów/żył4
Znamionowe napięcie robocze DC, obciążenie24 V
Dopuszczalne wahania napięcia, obciążenie+- 25%
Znamionowe napięcie robocze DC, elektronika/czujniki24 V
Dopuszczalne wahania napięcia dla elektroniki/czujników+- 25 %
Zasilanie elektryczne, przekrój przewodu0.2 mm²
Zasilanie elektryczne, informacja o przekroju przewodu0,2 - 2,5 mm² do przewodów elastycznych bez końcówek kablowych
Wewnętrzny pobór prądu przy nominalnym napięciu roboczym, elektronika / czujnikiZnamionowo 50 mA
Wewnętrzny pobór prądu przy nominalnym obciążeniu roboczymZnamionowo 15 mA
Ochrona przed zmianą polaryzacji24 V-Obciążenie względem 0 V-Obciążenie
Charakterystyka wyjściawg IEC 61131-2, typ 0,5
Logika przełączania wyjśćPNP (przełączanie do plusa)
Zabezpieczenie przed napięciem wstecznym, obciążenienie
Zabezpieczenie przed napięciem wstecznym, logikanie
Maks. sumaryczne natężenie prądu na wyjściach na moduł4 A
Izolacja elektryczna między kanałaminie
Izolacja elektryczna, kanał - magistrala wewnętrznanie
Zabezpieczenie (przeciwzwarciowe)wewnętrzne zabezpieczenie elektroniczne na kanał
Przyłącze elektryczne IO-Link, rodzaj przyłącza4x listwa zaciskowa
Przyłącze elektryczne IO-Link®, technika przyłączeniowaTerminal z zaciskami sprężynowymi
Przyłącze elektryczne IO-Link®, liczba pinów/żył6
Przyłącze elektryczne IO-Link, schemat przyłączy00995843
Przyłącze elektryczne IO-Link, przekrój przewodu0.2 mm²
Przyłącze elektryczne IO-Link, informacja o przekroju przewodu0,2 - 2,5 mm² dla przewodów elastycznych bez końcówek kablowych
IO-Link, komunikacjaC/Q zielona dioda LED
IO-Link, liczba portów4
IO-Link, Port classB
IO-Link, wersja protokołuMaster V 1.1
IO-Link, Communication modeSIO, COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
IO-Link, szerokość danych procesowych OUTmożliwość parametryzacji 8 - 32 bajtów
IO-Link, szerokość danych procesowych INmożliwość parametryzacji 8 - 32 bajtów
IO-Link, minimalny czas cykluW zależności od najmniejszego obsługiwanego czasu cyklu podłączonego urządzenia IO-Link

Parametry techniczne - Moduł IO-Link Master CPX-E-4IOL (4080495) serii CPX - Festo

IO-Link, komunikacja
C/Q zielona LED
IO-Link, process data width IN
można parametryzować 8 - 32 bajty
Ochrona przed bezpośrednim i pośrednim kontaktem
Bardzo niskie napięcie ochronne z bezpiecznym odłączeniem (PELV)
Certyfikat
UL E239998
Raster
18.9 mm
Protokół
IO-Link
Izolacja galwaniczna kanał – magistrala wewnętrzna
Brak
Diagnostyka przez LED
Błąd na moduł, Status na kanał
Własny pobór prądu przy nominalnym napięciu roboczym dla elektroniki/czujników
Znaminowo 50 mA
Nominalne napięcie robocze DC dla elektroniki / czujników
24 V
Izolacja galwaniczna kanał - kanał
Brak
Dopuszczalne wahania napięcia dla elektroniki / czujników
± 25 %
Nominalne napięcie robocze DC wyjście
24 V
IO-Link, process data width OUT
można parametryzować 8 - 32 bajty
Diagnostyka przez magistralę
Brak urządzenia/błąd, Przerwanie żyły, Błąd modułu, Krótkotrwałe zwarcie, Błąd parametru, Przepełnienie/niedopełnienie, Napięcie poniżej wartości nominalnej, Błąd ogólny
Parametry modułu
Diagnostyka zwarcia w zasilaniu elementu wykonawczego, Zachowanie po wystąpieniu zwarcia/przeciążenia, Wyłącz zasilanie czujnika
Parametry kanału
Prowadnica kabli: 1.5 miliona cykli, promień gięcia 75 mm, Dezaktywuj zasilanie elementu wykonawczego, Kod błędu urządzenia, Tryb kanału, Status kanału, Czas cyklu
Własny pobór prądu przy nominalnym napięciu roboczym
Znaminowo 15 mA
Dopuszczalne wahania napięcia, obciążenia
± 25 %
Zasilanie, przekrój przewodu
0.2 ... 1.5 mm2
Zasilanie, uwaga odnośnie przekroju przewodu
0,2 – 2,5 mm² dla przewodów elastycznych bez okuwaczy
Przyłącze elektryczne dla IO-Link®, typ podłączenia
4x listwa zaciskowa
Przyłącze elektryczne dla IO-Link®, technologia podłączenia
Listwa Cage clamp
Podłączenie elektryczne dla IO-Link®, liczba pinów/żył
6
Przyłącze elektryczne dla IO-Link®, przekrój przewodu
0.2 ... 1.5 mm2
Przyłącze elektryczne dla IO-Link®, uwaga odnośnie przekroju przewodu
0,2 – 2,5 mm² dla przewodów elastycznych bez okuwaczy
Względna wilgotność powietrza
95 %, Bez kondensacji
Sposób montażu
Przy pomocy szyny montażowej
Stopień ochrony
IP20
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
PA
IO-Link, tryb komunikacji
Możliwość konfiguracji przez oprogramowanie, SIO, COM1 (4.8 kBaud), COM2 (38.4 kBaud), COM3 (230.4 kBaud)
IO-Link, minimalny czas cyklu
W zależności od minimalnego obsługiwanego czasu cyklu podłączonego urządzenia IO-Link®
IO-Link, typ portu
B
Znak KC
KC-EMV
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Waga produktu
96 g
Temperatura przechowywania
-20 ... 70 °C
Temperatura otoczenia
-5 °C do 50 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Wymiary B x L x H
18,9 mm x 76,6 mm x 124,3 mm
Zabezpieczenie przed zwarciem
Wewnętrzny bezpiecznik elektroniczny, obciążenie na kanał, Wewnętrzny bezpiecznik elektroniczny, czujnik dla każdego kanału
Zasilanie, typ podłączenia
Listwa zaciskowa
Zasilanie, technologia podłączenia
Listwa Cage clamp
Zasilanie napięciem, liczba pinów/żył
4
Odporność na wibracje
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27
Uwaga odnośnie temperatury otoczenia
-5 - 50°C przy instalacji w poziomie
IO-Link, protokół
Master V 1.1
IO-Link, liczba portów
4
Nr kat.
OT-FESTO072234

Pliki do pobrania - Moduł IO-Link Master CPX-E-4IOL (4080495) serii CPX - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
