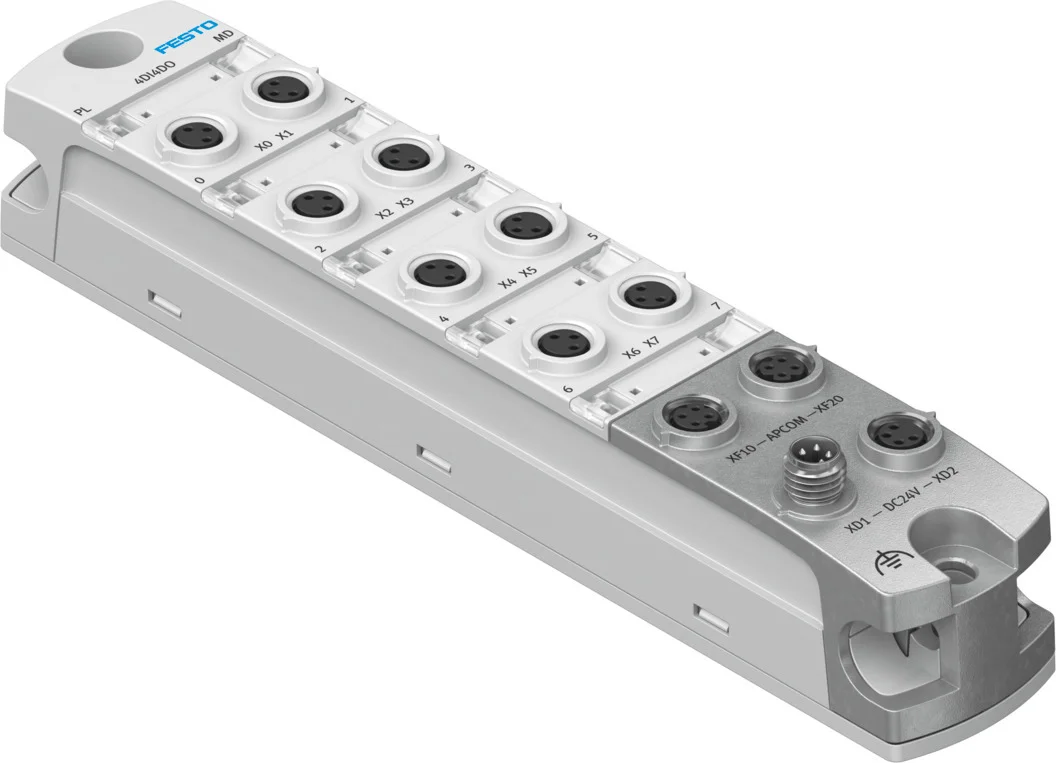

Moduł wejść/wyjść cyfrowych CPX-AP-I-4DI4DO-M8-3P (8086601) serii CPX - Festo
SKU: OT-FESTO085203
Producent:
Festo
Cena netto/szt.
948,36 zł
1 166,48 zł
brutto/szt.
Opis produktu - Moduł wejść/wyjść cyfrowych CPX-AP-I-4DI4DO-M8-3P (8086601) serii CPX - Festo
Dzięki nowemu systemowi I/O CPX-AP-I zgodnemu z IP65/IP67 można zintegrować wydajne moduły I/O oraz istniejące układy wysp zaworowych z najważniejszymi systemami nadrzędnymi - włącznie z IO-Link Master.
- Zdecentralizowany i łatwy w montażu system wejść/wyjść o stopniu ochrony IP65/IP67
- Bardzo uniwersalny zdalny system IO o maksymalnej wydajności
- Możliwość rozbudowy i łatwe połączenie CPX-AP-I i CPX-AP-A w zintegrowany system
- Ciągła łączność z rozszerzonymi opcjami diagnostycznymi zwiększa dostępność i produktywność maszyn
- Łatwa integracja z układem sterowania klienta z wykorzystaniem standardów: PROFINET, EtherCAT, EtherNet/IP, ModbusTCP
- Dostępny moduł dla IO-Link
- Możliwość pracy w czasie rzeczywistym, prędkość transmisji 200 Mbit w trybie full duplex
- Wydajny system zdalnych I/O, który elastycznie łączy w sieć 80 modułów w czasie rzeczywistym z prędkością przesyłania danych 200 Mbaud
- Kable o długości do 50 m pomiędzy poszczególnymi modułami umożliwiają obsługę rozległych systemów rozproszonych
Dane techniczne
| Wymiary szer. x dł. x wys. | 30 mm x 170 mm x 35 mm |
| Typ mocowania | na szynie H przy użyciu osprzętu |
| Waga produktu | 129 g |
| Temperatura otoczenia | -20 degC |
| Temperatura przechowywania | -40 degC |
| Względna wilgotność powietrza | 5 - 95% |
| Stopień ochrony | IP65 |
| Uwaga o stopniu ochrony | nieużywane przyłącza zamknięte |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Maks. długość kabla | 30 m wyjścia |
| Informacja o maks. długości przewodu | Zasilanie elektryczne zgodne z napięciem znamionowym |
| Zgodność z LABS | VDMA24364-B2-L |
| Klasa Cleanroom | Element zamontowany statycznie, brak możliwości oceny zgodnie z normą ISO 14644-1 |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znak KC | KC-EMV |
| Certyfikacja | RCM Mark |
| Jednostka certyfikująca | UL E239998 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | PA |
| Materiał O-ring | FPM |
| Diagnostyka przez LED | Diagnostyka na moduł |
| Diagnostyka przez wewnętrzną komunikację | Wyłączanie obciążenia |
| Liczba wyjść | 4 |
| Interfejs komunikacyjny, funkcja | Komunikacja systemowa XF10 IN / XF20 OUT |
| Interfejs komunikacyjny, rodzaj przyłącza | 2x gniazdo wtykowe |
| Interfejs komunikacyjny, technologia przyłączeniowa | M8x1, kodowanie D wg EN 61076-2-114 |
| Interfejs komunikacyjny, liczba pinów/żył | 4 |
| Interfejs komunikacyjny, protokół | AP |
| Interfejs komunikacyjny, ekranowanie | tak |
| Zasilanie elektryczne, funkcja | Elektronika/czujniki i obciążenie przychodzące |
| Zasilanie elektryczne, rodzaj przyłącza | Wtyczka |
| Zasilanie elektryczne, technologia przyłączy | M8x1, kodowanie A wg EN 61076-2-104 |
| Zasilanie elektryczne, liczba pinów/żył | 4 |
| Przesyłanie napięcia, funkcja | Elektronika/czujniki i obciążenie wychodzące |
| Przesyłanie napięcia, rodzaj przyłącza | Gniazdo wtykowe |
| Przesyłanie napięcia, technologia przyłączeniowa | M8x1, kodowanie A wg EN 61076-2-104 |
| Przesyłanie napięcia, liczba pinów/żył | 4 |
| Uwaga dotycząca napięcia roboczego | Zasilacze SELV/PELV wymagane |
| Znamionowe napięcie robocze DC, obciążenie | 24 V |
| Dopuszczalne wahania napięcia, obciążenie | +- 25% |
| Znamionowe napięcie robocze DC, elektronika/czujniki | 24 V |
| Dopuszczalne wahania napięcia dla elektroniki/czujników | +- 25 % |
| Maks. zasilanie | 2 x 4 A (konieczny bezpiecznik zewnętrzny) |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym, elektronika / czujniki | typowo 35 mA |
| Wewnętrzny pobór prądu przy nominalnym obciążeniu roboczym | typowo 10 mA |
| Buforowanie przerw w zasilaniu | 10 ms |
| Ochrona przed zmianą polaryzacji | tak |
| Przyłącze elektryczne, wejście, funkcja | Wejście cyfrowe |
| Przyłącze elektryczne, wejście, rodzaj przyłącza | 4x gniazdo wtykowe |
| Przyłącze elektryczne, wejście, technologia przyłączeniowa | M8x1, kodowanie A wg EN 61076-2-104 |
| Przyłącze elektryczne, wejście, liczba pinów/żył | 3 |
| Liczba wejść | 4 |
| Charakterystyka wejść | wg IEC 61131-2, typ 3 |
| Poziom przełączania | Sygnał 0: = 5 V |
| Logika przełączania wejść | PNP (przełączanie do plusa) |
| Czas eliminacji odbić styków | 0,1 ms |
| Zabezpieczenie wejść (przeciwzwarciowe) | wewnętrzne zabezpieczenie elektroniczne na moduł |
| Maks. sumaryczne natężenie prądu na wejściach na moduł | 1.8 A |
| Izolacja elektryczna wejść między kanałami | nie |
| Izolacja elektryczna wejść pomiędzy kanałami - komunikacja wewnętrzna | tak |
| Przyłącze elektryczne, wyjście, funkcja | Wyjście cyfrowe |
| Przyłącze elektryczne, wyjście, rodzaj przyłącza | 4x gniazdo wtykowe |
| Przyłącze elektryczne, wyjście, technologia przyłączeniowa | M8x1, kodowanie A wg EN 61076-2-104 |
| Przyłącze elektryczne, wyjście, liczba pinów/żył | 3 |
| Charakterystyka wyjścia | wg IEC 61131-2, typ 0,5 |
| Logika przełączania wyjść | PNP (przełączanie do plusa) |
| Zabezpieczenie wyjść (zwarcie) | wewnętrzne zabezpieczenie elektroniczne na każdy kanał |
| Opóźnienie wyjścia przy obciążeniu rezystancyjnym | Zmiana sygnału 0->1: 200 µs |
| Maks. sumaryczne natężenie prądu na wyjściach na moduł | 2 A |
| Izolacja elektryczna wyjść między kanałami | nie |
| Izolacja elektryczna wyjść pomiędzy kanałami - komunikacja wewnętrzna | tak |
| Maks. zasilanie na każdy kanał | 0,5 A |
Parametry techniczne - Moduł wejść/wyjść cyfrowych CPX-AP-I-4DI4DO-M8-3P (8086601) serii CPX - Festo
Waga
0,155 kg
Nr kat.
OT-FESTO085203
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
