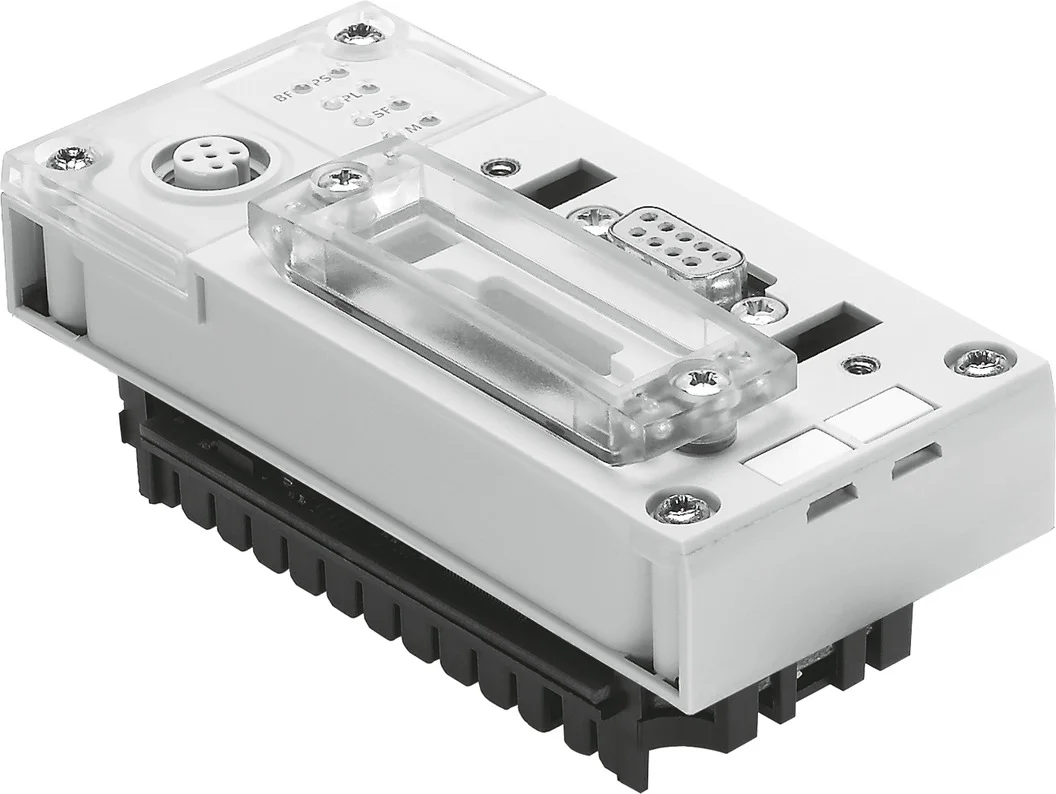

Moduł magistrali CPX-FB23-24 (526176) serii CPX - Festo
SKU: OT-FESTO023008
MPN: CPX-FB23-24
Producent:
Festo
Cena netto/szt.
2 210,84 zł
2 719,33 zł
brutto/szt.
Opis produktu - Moduł magistrali CPX-FB23-24 (526176) serii CPX - Festo
- Indywidualne komponenty do terminala elektrycznego CPX
Dane techniczne
| Protokół | CC-Link |
| Wymiary szer. x dł. x wys. | (wraz z blokiem łączącym) |
| Waga produktu | 115 g |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Materiał obudowy | Wzmocniony poliamid |
| Wskaźnik LED specyficzny dla produktu | M: Modify, Parametryzacja |
| Wskaźnik LED specyficzny dla magistrali | Błąd: błąd komunikacji |
| Diagnostyka specyficzna dla urządzenia | Diagnostyka kanałowa i modułowa |
| Elementy obsługowe | Przełącznik DIL |
| Interfejs magistrali polowej | Gniazdo wtykowe Sub-D, 9-pin |
| Maksymalna przestrzeń adresowa, wejścia | 32 byte |
| Informacja o wejściach | 14 bajtów przy Rx (F23) |
| Maksymalna przestrzeń adresowa, wyjścia | 14 byte |
| Informacja o wyjściach | 14 bajtów przy Ry (F23) |
| Parametryzacja | Rodzaj diagnostyki |
| Prędkość transmisji | 156 ... 10000 kbit/s |
| Dodatkowe funkcje | Dostęp do stanu systemu za pośrednictwem danych procesu |
| Zakres napięcia roboczego DC | 18 V |
| Znamionowe napięcie robocze DC | 24 V |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym | Znam. 70 mA |
Parametry techniczne - Moduł magistrali CPX-FB23-24 (526176) serii CPX - Festo
Protokół
CC-Link
Uwaga odnośnie wejść
14 byte on Rx (F23), 32 bytes on RWr (F23), 64 bajty na Rx, RWr (F24)
Uwaga dotycząca wyjść
64 bajty na Ry, RWw (F24), 14 byte on Ry (F23), 32 bytes on RWw (F23)
Maks. pojemność adresowa dla wejść
32 Byte, 64 Byte, 14 Byte
Maks. pojemność adresowa dla wyjść
32 Byte, 64 Byte, 14 Byte
Interfejs fieldbus
Gniazdo Sub-D, 9-pin, Wtyczka Sub-D do samodzielnego montażu, Listwa z zaciskami śrubowymi, IP20
Własny pobór prądu przy napięciu roboczym
Typ. 70 mA
Diody LED specyficzne dla produktu
M: Modyfikacja, parametryzacja, PL: Zasilanie dla wyjść, PS: PS: Zasilanie elektroniki, zasilanie czujników, SF: Błąd systemu
Diody LED specyficzne dla magistrali
Błąd: błąd komunikacji, RD: Receive data, Run: Status komunikacji, SD: Send data
Parametryzacja
Sposób zachowania się diagnostyki, Reakcja Fail-safe, Wymuszanie stanu kanałów, Signal-Setup, Parametry systemu
Diagnostyka specyficzna dla urządzenia
Diagnostyka zorientowana na kanał i moduł, Napięcie modułów poniżej wartości nominalnej, Pamięć dla diagnostyki
Szybkość transmisji
156 ... 10000 kbit/s
Temperatura otoczenia
-5 ... 50 °C
Dodatkowe funkcje
Stan systemu może być wyświetlany przy użyciu danych procesowych, Dodatkowy interfejs diagnostyczny do panelu operatorskiego
Elementy obsługowe
Przełącznik-DIL
Zakres napięcia roboczego DC
18 ... 30 V
Wymiary B x L x H
(łącznie z blokiem łączącym), 50 mm x 107 mm x 50 mm
Nominalne napięcie robocze DC
24 V
Temperatura przechowywania
-20 ... 70 °C
Waga produktu
115 g
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Materiał obudowy
Wzmocnione PA, PC
Stopień ochrony
IP65, IP67
Nr kat.
OT-FESTO023008
Pliki do pobrania - Moduł magistrali CPX-FB23-24 (526176) serii CPX - Festo
- Karta katalogowa Pobierz
- 526176datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
