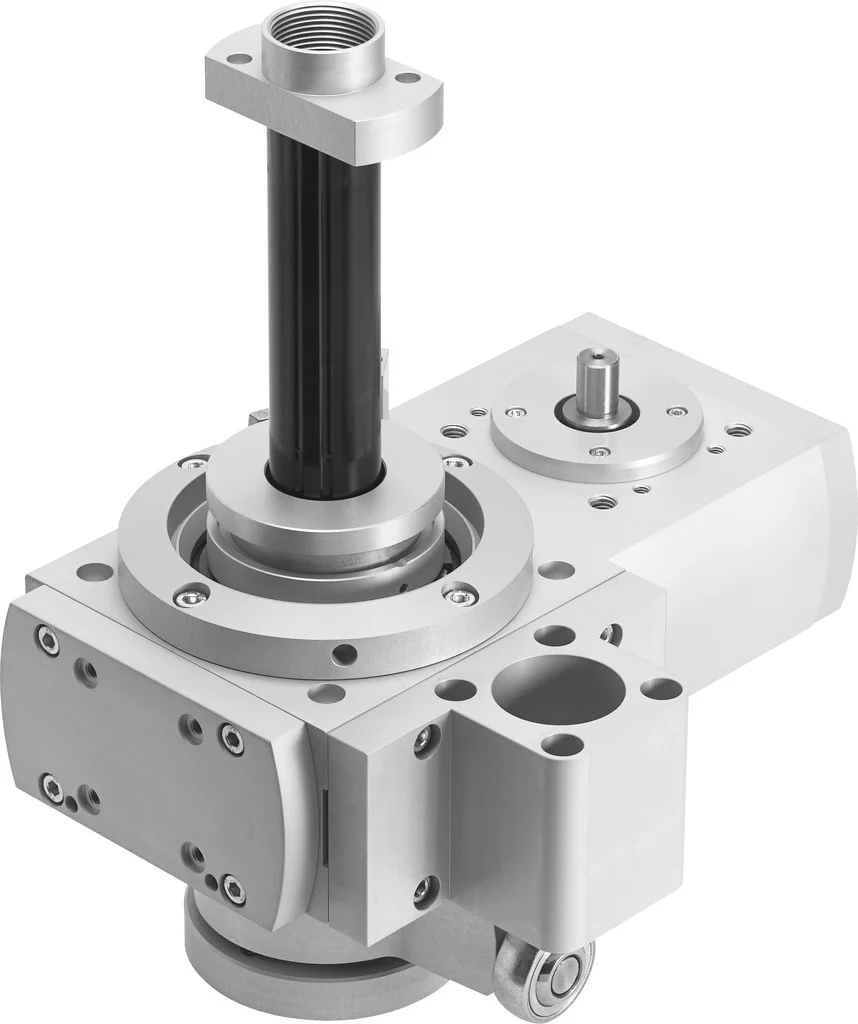

Moduł obrotowo-podnoszący EHMB-32-100 (1098558) serii EHMB - Festo
Festo

Moduł obrotowo-podnoszący EHMB-32-100 (1098558) serii EHMB - Festo

SKU: OT-FESTO034637 MPN: EHMB-32-100
Producent: Festo
Cena netto/szt. 21 403,98 zł
26 326,90 zł brutto/szt.
Moduł obrotowo-podnoszący EHMB-32-100 (1098558) serii EHMB - Festo
21 403,98 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł obrotowo-podnoszący EHMB-32-100 (1098558) serii EHMB - Festo

Łącząc ruch obrotowy i liniowy, jednostka manipulacyjna EHMB jest bardzo dynamiczna i niezwykle kompaktowa. Oba ruchy można ustawiać niezależnie od siebie. Obciążenie o wadze np. 1 kg można obrócić o 180deg w zaledwie 0,25 s - maks. efektywne obciążenie wynosi 8 kg.

  • Kompletne połączenie ruchu liniowego i obrotowego z możliwością konfiguracji
  • Dynamiczny, elastyczny, ekonomiczny: dzięki modułowej koncepcji napędu ruchu liniowego
  • Wałek z otworem przelotowym o dużej średnicy pozwala w wygodny i bezpieczny sposób przeprowadzić kable elektryczne i przewody pneumatyczne

Dane techniczne

Ø koła zębatego napędu12 mm
Skok roboczy0 mm
Wielkość32
Kąt obrotubez ograniczeń
Podziałka paska zębatego5 mm
Pozycja montażudowolny
Typ przekładniPrzekładnia z paskiem zębatym
KonstrukcjaElektromechaniczny moduł obrotowy
Przełożenie przekładni3:1
Maks. wyjściowa prędkość obrotowa300 1/min
Maks. wejściowa prędkość obrotowa900 1/min
Zgodność z LABSVDMA24364-strefa III
Temperatura otoczenia-10 degC
Maks. moment napędowy6.7 Nm
Maks. siła posuwu Fx750 N
Napędowy moment obrotowy bez obciążenia0.5 Nm
Waga produktu6112 g
Materiał wałka wyjściowegoStal
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał wałka napęduNierdzewna stal stopowa
Materiał pokrywyStop aluminium do przeróbki plastycznej
Materiał obudowyStop aluminium do przeróbki plastycznej
Materiał paska zębategoPolichloropren wzmacniany włóknem szklanym

Parametry techniczne - Moduł obrotowo-podnoszący EHMB-32-100 (1098558) serii EHMB - Festo

Konstrukcja
Elektromechaniczny moduł obrotowyz paskiem zębatym
Typ przekładni
Napęd z paskiem zębatym
Maks. prędkość wejściowa
900 1/min
Maks. prędkość obrotowa napędu
300 1/min
Średnica zębnika napędu
12 mm
Przełożenie przekładni
3:1
Materiał paska zębatego
Polichloropren z włóknem szklanym
Maks. moment napędu
6.7 Nm
Podział paska zębatego
5 mm
Materiał wałka napędowego
Stal wysokostopowa, nierdzewna
Waga produktu
6 112 g
Temperatura otoczenia
-10 ... 60 °C
Pozycja zabudowy
Dowolna
Jałowy moment napędowy
< 0.5 Nm
Maks. Siła posuwu Fx
750 N
Skok roboczy
0 ... 100 mm
Materiał obudowy
Stop aluminium, Anodowanie
Wielkość
32
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Kąt obrotu
bez ograniczeń
Materiał pokrywy
Stop aluminium, Anodowanie
Nr kat.
OT-FESTO034637
