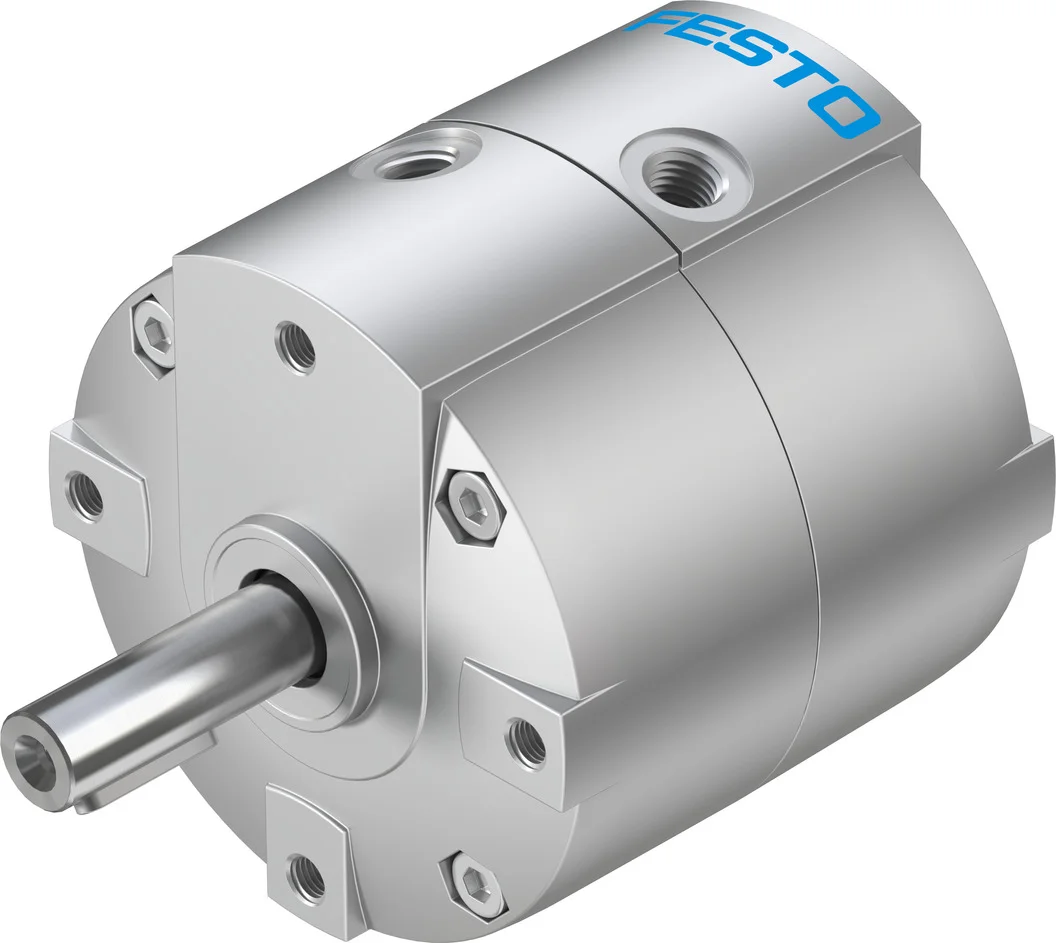

Napęd wahadłowy DRVS-32-270-P-EX4 (2536498) serii DRVS - Festo
Festo

Napęd wahadłowy DRVS-32-270-P-EX4 (2536498) serii DRVS - Festo

SKU: OT-FESTO058171 MPN: DRVS-32-270-P-EX4
Producent: Festo
Cena netto/szt. 1 219,95 zł
1 500,54 zł brutto/szt.
Napęd wahadłowy DRVS-32-270-P-EX4 (2536498) serii DRVS - Festo
1 219,95 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Napęd wahadłowy DRVS-32-270-P-EX4 (2536498) serii DRVS - Festo

Lekki i elegancki: napęd wahadłowy dwustronnego działania z tłokiem łopatkowym.

  • Napęd wahadłowy dwustronnego działania z tłokiem łopatkowym
  • Mniejsza masa w porównaniu z innymi napędami wahadłowymi
  • Stały kąt obrotu, możliwość ustawiania kąta obrotu przy pomocy osprzętu
  • Obudowa chroniąca przed bryzgami wody i pyłem
  • Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów

Dane techniczne

Wielkość32
Kąt amortyzacji0.5 deg
Kąt obrotu0 deg
Dopuszczalny promień ogranicznika28 mm
Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
Pozycja montażudowolny
Sposób działaniadwustronnego działania
KonstrukcjaTłok łopatkowy
Sygnalizacja położeniado wyłącznika zbliżeniowego
Symbol00991265
WariantyWałek prosty
Ciśnienie robocze0.2 MPa
Ciśnienie robocze2 bar
Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)2 Hz
Powtarzalność1 deg
Znak CE (patrz deklaracja zgodności)zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK EX
Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UEEPL Db (GB)
Ochrona przeciwwybuchowaStrefa 1 (ATEX)
ATEX-Kategoria: gazII 2G
ATEX-Kategoria: pyłII 2D
Rodzaj zabezpieczenia przed zapłonem dla gazuEx h IIC T4 Gb X
Ex-Rodzaj ochrony przed zapłonem pyłówEx h IIIC T120degC Db X
Ochrona przeciwwybuchowa Ex- temperatura otoczenia0degC = Ta = +60degC
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-B2-L
Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki
Temperatura otoczenia0 degC
Maks. siła zderzenia480 N
Maks. siła osiowa75 N
Maks. siła promieniowa200 N
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)10 Nm
Dopuszczalny masowy moment bezwładności0.02 kgm²
Waga produktu896 g
Typ mocowaniaPrzy pomocy gwintu wewnętrznego
Przyłącze pneumatyczneG1/8
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał wałka napęduStal niklowana
Materiał uszczelnieńTPE-U(PU)
Materiał obudowyOdlew ciśnieniowy aluminium, lakierowany

Parametry techniczne - Napęd wahadłowy DRVS-32-270-P-EX4 (2536498) serii DRVS - Festo

Dopuszczalny masowy moment bezwładności
0.02 kgm2
Przyłącza pneumatyczne
G1/8
Konstrukcja
Tłok łopatkowy
Waga produktu
896 g
Kąt amortyzacji
0,5°
Maks. częstotliwość obrotów przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
2 Hz
Maks. siła osiowa
75 N
Maks. siła poprzeczna
200 N
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
10 Nm
Zgodność z PWIS
VDMA24364-B2-L
Materiał wałka napędowego
Stal niklowana
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Ochrona Ex - (ATEX)
ATEX-Kategoria Gaz
II 2G
Ex-Ochrona przeciwwybuchowa Gaz
Ex h IIC T4 Gb X
Ex-Temperatura otoczenia
0°C <= Ta <= +60°C
ATEX-Kategoria Pył
II 2D
Ex-Ochrona przeciwwybuchowa Pył
Ex h IIIC T120°C Db X
Wielkość
32
Ciśnienie robocze
2 ... 8 bar
Temperatura otoczenia
0 ... 60 °C
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Materiał uszczelnień
TPE-U(PU)
Sposób montażu
Przy pomocy gwintów wewnętrznych
Sygnalizacja położenia
Przy pomocy czujników
Kąt obrotu
0° do 270°
Uwaga dotycząca materiałów
Zgodne z RoHS
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Materiał obudowy
Odlew ciśnieniowy, aluminiowy, malowany
Pozycja zabudowy
Dowolna
Warianty
Wałek z wpustem
Ciśnienie robocze MPa
0.2 ... 0.8 MPa
Tryb pracy
Dwustronnego działania
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Nr kat.
OT-FESTO058171

Pliki do pobrania - Napęd wahadłowy DRVS-32-270-P-EX4 (2536498) serii DRVS - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz
