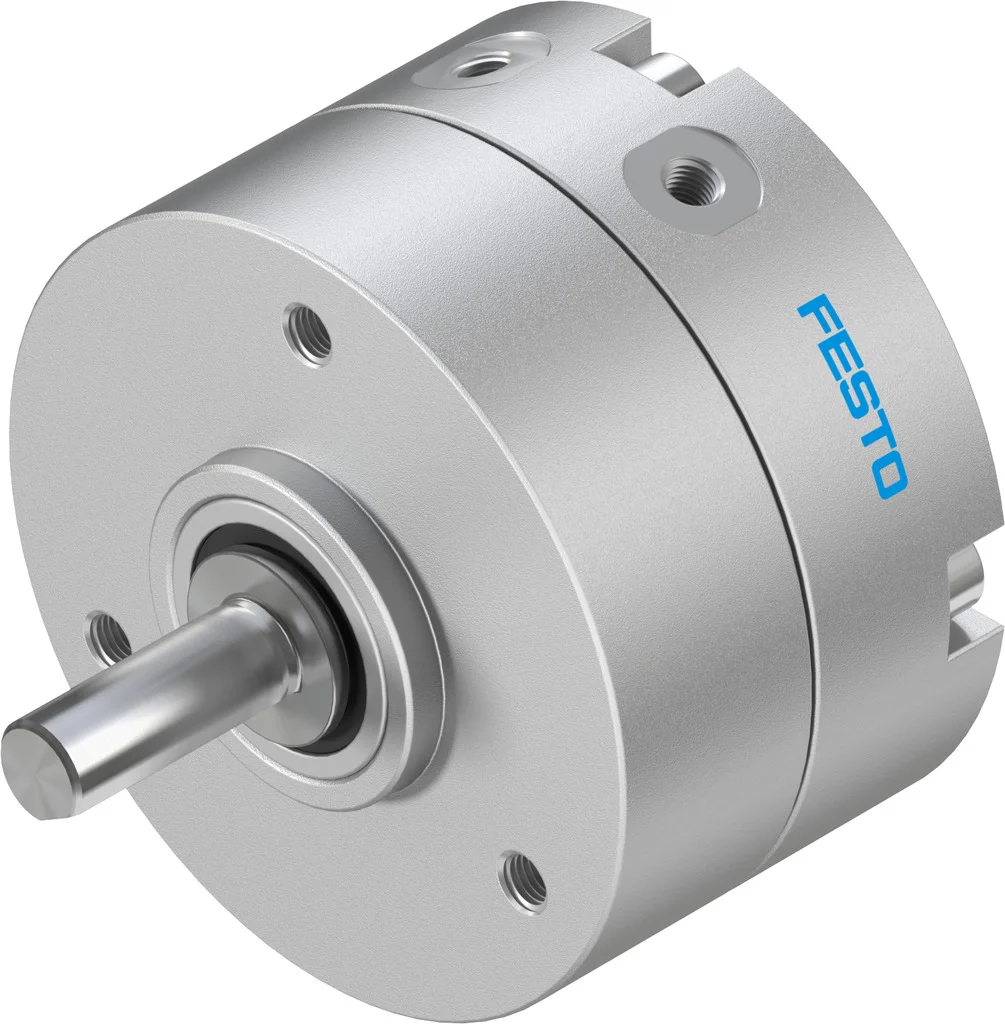

Napęd wahadłowy DRVS-8-90-P (1845708) serii DRVS - Festo
SKU: OT-FESTO057651
MPN: DRVS-8-90-P
Producent:
Festo
Cena netto/szt.
710,28 zł
873,64 zł
brutto/szt.
Opis produktu - Napęd wahadłowy DRVS-8-90-P (1845708) serii DRVS - Festo
Lekki i elegancki: napęd wahadłowy dwustronnego działania z tłokiem łopatkowym.
- Napęd wahadłowy dwustronnego działania z tłokiem łopatkowym
- Mniejsza masa w porównaniu z innymi napędami wahadłowymi
- Stały kąt obrotu, możliwość ustawiania kąta obrotu przy pomocy osprzętu
- Obudowa chroniąca przed bryzgami wody i pyłem
- Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów
Dane techniczne
| Wielkość | 8 |
| Kąt amortyzacji | 0.5 deg |
| Kąt obrotu | 0 deg |
| Dopuszczalny promień ogranicznika | 10 mm |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Konstrukcja | Tłok łopatkowy |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991265 |
| Warianty | Wałek prosty |
| Ciśnienie robocze | 0.35 MPa |
| Ciśnienie robocze | 3.5 bar |
| Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi) | 3 Hz |
| Powtarzalność | 1 deg |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura otoczenia | 0 degC |
| Maks. siła zderzenia | 30 N |
| Maks. siła osiowa | 10 N |
| Maks. siła promieniowa | 20 N |
| Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi) | 0.35 Nm |
| Dopuszczalny masowy moment bezwładności | 0.0013 kgm² |
| Waga produktu | 68 g |
| Typ mocowania | Przy pomocy gwintu wewnętrznego |
| Przyłącze pneumatyczne | M3 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał wałka napędu | Nierdzewna stal stopowa |
| Materiał uszczelnień | TPE-U(PU) |
| Materiał obudowy | Stop aluminium, anodowany |
Parametry techniczne - Napęd wahadłowy DRVS-8-90-P (1845708) serii DRVS - Festo
Tryb pracy
Dwustronnego działania
Materiał wałka napędowego
Stal wysokostopowa, nierdzewna
Dopuszczalny masowy moment bezwładności
0.0013 kgm2
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
0.35 Nm
Maks. siła poprzeczna
20 N
Maks. siła osiowa
10 N
Maks. częstotliwość obrotów przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
3 Hz
Kąt amortyzacji
0,5°
Waga produktu
68 g
Konstrukcja
Tłok łopatkowy
Przyłącza pneumatyczne
M3
Zgodność z PWIS
VDMA24364-B2-L
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Ciśnienie robocze MPa
0.35 ... 0.8 MPa
Warianty
Wałek z wpustem
Pozycja zabudowy
Dowolna
Materiał obudowy
Stop aluminium, anodowany
Wielkość
8
Uwaga dotycząca materiałów
Zgodne z RoHS
Kąt obrotu
0° do 90°
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy gwintów wewnętrznych
Materiał uszczelnień
TPE-U(PU)
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
0 ... 60 °C
Ciśnienie robocze
3.5 ... 8 bar
Nr kat.
OT-FESTO057651
Pliki do pobrania - Napęd wahadłowy DRVS-8-90-P (1845708) serii DRVS - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
