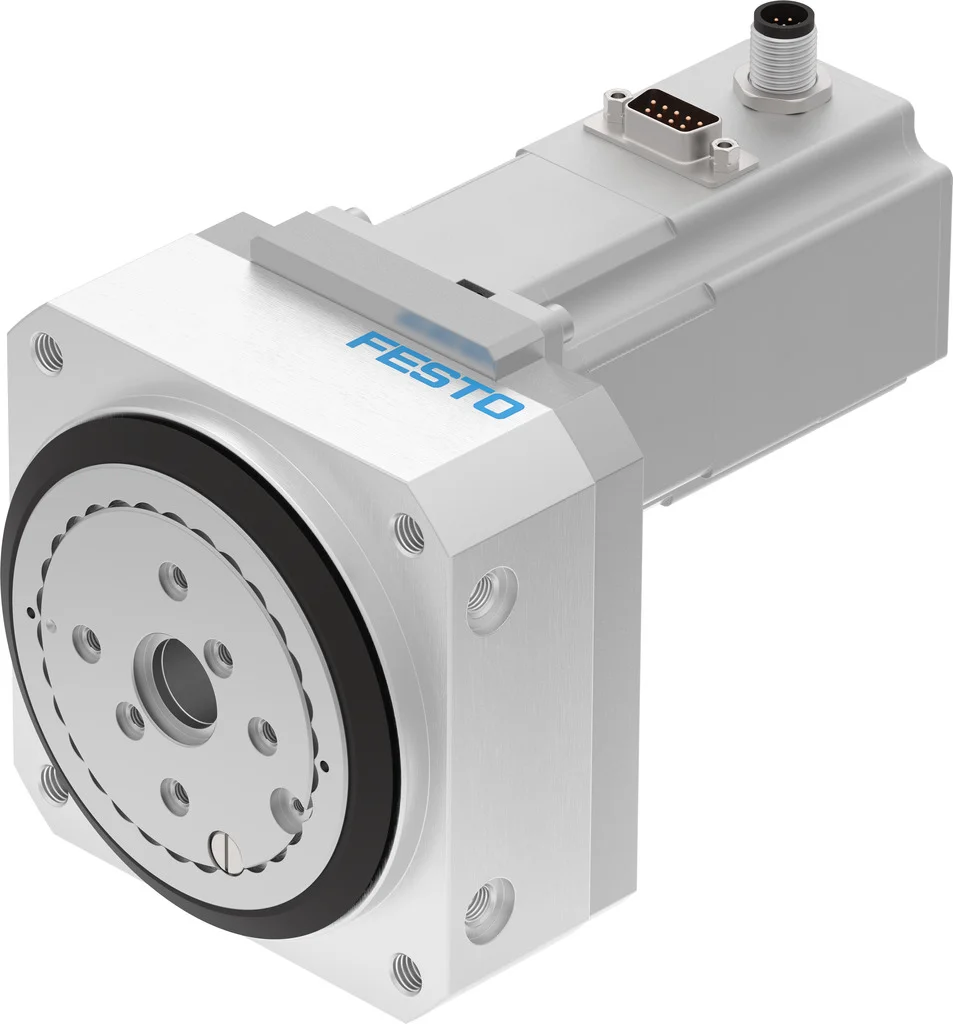

Napęd wahadłowy ERMO-32-ST-E (3008528) serii ERMO - Festo
SKU: OT-FESTO058543
MPN: ERMO-32-ST-E
Producent:
Festo
Cena netto/szt.
6 006,94 zł
7 388,54 zł
brutto/szt.
Opis produktu - Napęd wahadłowy ERMO-32-ST-E (3008528) serii ERMO - Festo
Kompaktowa elektryczna jednostka obrotowa ze zintegrowanym silnikiem i solidnym kołnierzem wyjściowym. Idealnie nadaje się jako precyzyjna jednostka czołowa dla rozwiązań manipulacyjnych lub jako kompaktowy stół obrotowy w systemach o zoptymalizowanej przestrzeni konstrukcyjnej.
- Zintegrowany silnik z przekładnią zapewniający kompaktową konstrukcję
- Sterowanie silnikiem za pomocą enkodera w celu uzyskania wysokiej dokładności kątowej
- Wytrzymałe łożyska wyjściowe pochłaniające duże siły i momenty
- Bezluzowo zamocowany talerz obrotowy o bardzo małym biciu osiowym i promieniowym
- Łatwy i precyzyjny montaż
Dane techniczne
| Wielkość | 32 |
| Konstrukcja | elektromechaniczny napęd wahadłowy |
| Pozycja montażu | dowolny |
| Typ mocowania | Przy pomocy gwintu wewnętrznego |
| Kąt obrotu | bez ograniczeń |
| Przełożenie przekładni | 7:1 |
| Znamionowy moment obrotowy | 5 Nm |
| Znamionowa prędkość obrotowa | 50 1/min |
| Maks. prędkość w temp. 90deg | 100 1/min |
| Energia uderzenia w pozycjach końcowych | 2.9E-4 J |
| Luz skrętny | 0.2 deg |
| Powtarzalność | +-0,1 deg |
| Maks. siła osiowa | 450 N |
| Maks. siła promieniowa | 550 N |
| Dopuszczalny masowy moment bezwładności | 0.0164 kgm² |
| Waga produktu | 2200 g |
| Kąt skoku pełnego kroku | 1.8 deg |
| Tolerancja kąta kroku | +-5% |
| Masowy moment bezwładności JO | 0.39 kgcm² |
| Czas pracy ciągłej | 100% |
| Znamionowe napięcie robocze DC | 24 V |
| Napięcie robocze DC, hamulec | 24 V |
| Pobór mocy hamulca | 8 W |
| Moment trzymający hamulca | 2.5 Nm |
| Masowy moment bezwładności, hamulec | 0.013 kgcm² |
| Prąd znamionowy, silnik | 4.2 A |
| Klasa izolacji | B |
| Typ silnika | Silnik skokowy |
| Czujnik położenia wirnika | Enkoder przyrostowy |
| Czujnik położenia wirnika, interfejs | RS422 TTL kanały A-B + impuls zerowy |
| Zasada pomiaru czujnika położenia wirnika | optyczny |
| Przyłącza elektryczne | Wtyczka |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Kod interfejsu, Basis | E8-55 |
| Stopień ochrony | IP40 |
| Temperatura przechowywania | -20 degC |
| Temperatura otoczenia | 0 degC |
| Względna wilgotność powietrza | 0 - 85% |
| Zgodność z LABS | VDMA24364-strefa III |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał kołnierza | Stop aluminium do przeróbki plastycznej |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
Parametry techniczne - Napęd wahadłowy ERMO-32-ST-E (3008528) serii ERMO - Festo
Zasada pomiaru czujnika położenia wirnika
Optyczny
Maks. siła osiowa
450 N
Maks. siła poprzeczna
550 N
Dopuszczalny masowy moment bezwładności
0.0164 kgm2
Typ silnika
Silnik skokowy
Przełożenie przekładni
7:1
Maks. liczba obrotów
100 1/min
Względna wilgotność powietrza
0 - 85 %, Bez kondensacji
Interfejs czujnika położenia wirnika
RS422 TTL AB-channel + zero index
Luz skrętny
0.2 deg
Nominalne napięcie robocze DC
24 V
Prąd znamionowy silnika
4.2 A
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
System przyłączy elektrycznych
Wtyczka
Materiał kołnierza
Stop aluminium, Anodowanie
Moment znamionowy
5 Nm
Prędkość znamionowa
50 1/min
Kod interfejsu, podstawowy
E8-55
Powtarzalność
±0,1 °
Sposób montażu
Przy pomocy gwintów wewnętrznych
Kąt obrotu
bez ograniczeń
Stopień ochrony
IP40
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
32
Materiał obudowy
Stop aluminium, Anodowanie
Czas pracy ciągłej
100 %
Masowy moment bezwładności JO
0.39 kgcm2
Temperatura otoczenia
0 ... 50 °C
Klasa izolacji
B
Czujnik położenia wirnika
Enkoder przyrostowy
Tolerancja kąta kroku
±5 %
Kąt kroku przy pełnym kroku
1.8 deg
Pozycja zabudowy
Dowolna
Konstrukcja
elektromechaniczny napęd wahadłowyze zintegrowaną przekładnią
Waga produktu
2 200 g
Nr kat.
OT-FESTO058543
Pliki do pobrania - Napęd wahadłowy ERMO-32-ST-E (3008528) serii ERMO - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
