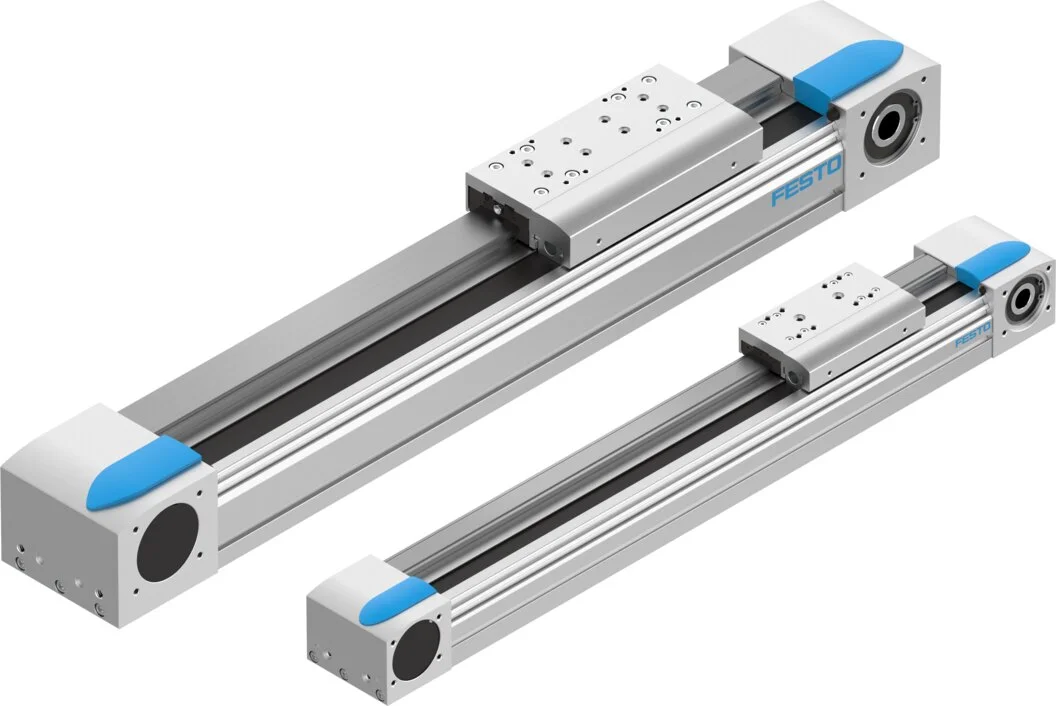

Napęd z paskiem zębatym EGC-50- -TB-KF (556812) serii EGC - Festo
SKU: OT-FESTO093577
Producent:
Festo
Cena netto/szt.
5 408,14 zł
6 652,01 zł
brutto/szt.
Opis produktu - Napęd z paskiem zębatym EGC-50- -TB-KF (556812) serii EGC - Festo
Bardzo mocny napęd z paskiem zębatym EGC-TB ma unikalny, zoptymalizowany przekrój poprzeczny dla maksymalnej sztywności i nośności. Ten dynamiczny napęd liniowy może osiągnąć wysokie prędkości nawet przy dużych obciążeniach i długich skokach.
- Napęd zapewniający uzyskanie dużych prędkości i przyspieszeń
- Prowadzenie na łożyskach kulkowych obiegowych do dużych obciążeń i momentów
- Opcjonalnie z jednostką zaciskową, jedno- lub obustronną
- Profil z optymalną sztywnością
- Możliwość elastycznego montażu silnika z 4 stron
- 22 dostępnych w magazynie typów z krótkim terminem dostawy i zestawów produktów do indywidualnych zastosowań
- Możliwość długich skoków do 8,5 m
Dane techniczne
| Średnica efektywna koła zębatego napędu | 18.46 mm |
| Skok roboczy | 50 mm |
| Wielkość | 50 |
| Podziałka paska zębatego | 2 mm |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Elektromechaniczna oś liniowa |
| Typ silnika | Silnik skokowy |
| Symbol | 00991212 |
| Maks. przyspieszenie | 50 m/s² |
| Maks. prędkość | 3 m/s |
| Powtarzalność | +-0,08 mm |
| Czas pracy ciągłej | 100% |
| Znak CE (patrz deklaracja zgodności) | zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX) |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK EX |
| Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UE | EPL Db (GB) |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| ATEX-Kategoria: gaz | II 2G |
| Rodzaj zabezpieczenia przed zapłonem dla gazu | Ex h IIC T4 Gb |
| Ochrona przeciwwybuchowa Ex- temperatura otoczenia | -10degC = Ta = +60degC |
| Zgodność z LABS | VDMA24364-strefa III |
| Stopień ochrony | IP40 |
| Temperatura otoczenia | -10 degC |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iy | 84000 mm⁴ |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iz | 114000 mm⁴ |
| Maks. siła Fy | 650 N |
| Maks. siła Fz | 650 N |
| Maks. siła Fy całej osi | 650 N |
| Maks. siła Fz całej osi | 650 N |
| Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy) | 2395 N |
| Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 2395 N |
| Maks. opór przesuwu na biegu jałowym | 8 N |
| Maks. moment Mx | 3.5 Nm |
| Maks. moment My | 10 Nm |
| Maks. moment Mz | 10 Nm |
| Maks. moment Mx całej osi | 3.5 Nm |
| Maks. moment My całej osi | 10 Nm |
| Maks. moment Mz całej osi | 10 Nm |
| Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 13 Nm |
| My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 37 Nm |
| Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 37 Nm |
| Maks. siła posuwu Fx | 50 N |
| Skrętny moment bezwładności It | 42500 mm⁴ |
| Masowy moment bezwładności JH na metr skoku | 0.026 kgcm² |
| Masowy moment bezwładności JL na kg obciążenia efektywnego | 0.85 kgcm² |
| Stała posuwu | 58 mm/U |
| Referencyjna żywotność | 5000 km |
| Materiał pokrywy tylnej | Stop aluminium do przeróbki plastycznej |
| Materiał profilu | Stop aluminium do przeróbki plastycznej |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy napędu | Stop aluminium do przeróbki plastycznej |
| Materiał prowadnicy wózka | Stal |
| Materiał prowadnicy | Stal |
| Materiał koła pasowego | Stal wysokostopowa nierdzewna |
| Materiał wózka | Stop aluminium do przeróbki plastycznej |
| Materiał elementu mocującego pasek zębaty | niklowany |
| Materiał paska zębatego | Polichloropren z włóknem szklanym i powłoką nylonową |
Parametry techniczne - Napęd z paskiem zębatym EGC-50- -TB-KF (556812) serii EGC - Festo
Nr kat.
OT-FESTO093577
Pliki do pobrania - Napęd z paskiem zębatym EGC-50- -TB-KF (556812) serii EGC - Festo
- 5c4297897af48839624d7247c15c0280.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
