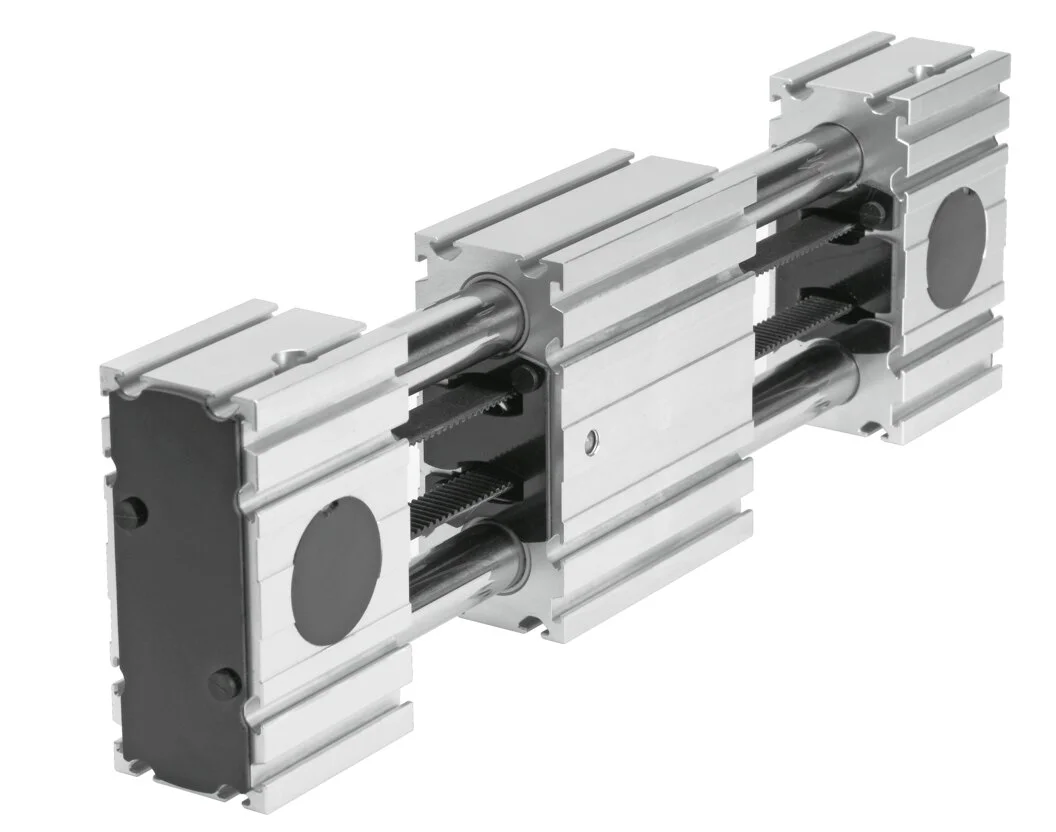

Napęd z paskiem zębatym ELGR-TB-GF-55-450-0H (560507-C) serii ELGR - Festo
SKU: OT-FESTO093108
Producent:
Festo
Cena netto/szt.
3 196,73 zł
3 931,98 zł
brutto/szt.
Opis produktu - Napęd z paskiem zębatym ELGR-TB-GF-55-450-0H (560507-C) serii ELGR - Festo
Ekonomiczny napęd z paskiem zębatym ELGR z silnikiem skokowym: dzięki niemu można niezawodnie wykonywać proste i szybkie ruchy.
- Optymalny stosunek jakości do ceny
- Kompletny napęd gotowy do szybkiej i prostej instalacji
- Z prowadzeniem ślizgowym lub na łożyskach kulkowych obiegowych
- Możliwość montażu silnika z 4 stron
Dane techniczne
| Średnica efektywna koła zębatego napędu | 28.65 mm |
| Skok roboczy | 50 mm |
| Wielkość | 55 |
| Wydłużenie paska zębatego | 0.21 % |
| Podziałka paska zębatego | 3 mm |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica ślizgowa |
| Konstrukcja | Elektromechaniczna oś liniowa |
| Typ silnika | Silnik skokowy |
| Symbol | 00991212 |
| Maks. przyspieszenie | 50 m/s² |
| Maks. prędkość | 0.35 m/s |
| Powtarzalność | +-0,1 mm |
| Czas pracy ciągłej | 100% |
| Zgodność z LABS | VDMA24364-strefa III |
| Stopień ochrony | IP20 |
| Temperatura otoczenia | -10 degC |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iy | 38300 mm⁴ |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iz | 41180 mm⁴ |
| Maks. moment napędowy | 5 Nm |
| Maks. siła Fy | 300 N |
| Maks. siła Fz | 300 N |
| Maks. opór przesuwu na biegu jałowym | 27.9 N |
| Maks. siła posuwu Fx | 350 N |
| Napędowy moment obrotowy bez obciążenia | 0.4 Nm |
| Masowy moment bezwładności JH na metr skoku | 0.19 kgcm² |
| Masowy moment bezwładności JL na kg obciążenia efektywnego | 2.05 kgcm² |
| Stała posuwu | 90 mm/U |
| Referencyjna żywotność | 5000 km |
| Dodatkowa poruszana masa na 10 mm skoku | 0.92 g |
| Masa podstawowa przy 0 mm skoku | 5440 g |
| Dodatkowa masa na 10 mm skoku | 78 g |
| Materiał profilu | Stop aluminium do przeróbki plastycznej |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy napędu | Stop aluminium do przeróbki plastycznej |
| Materiał koła pasowego | Stal wysokostopowa nierdzewna |
| Materiał wózka | Stop aluminium do przeróbki plastycznej |
| Materiał elementu mocującego pasek zębaty | Brąz berylowy |
| Materiał paska zębatego | Polichloropren z włóknem szklanym i powłoką nylonową |
Parametry techniczne - Napęd z paskiem zębatym ELGR-TB-GF-55-450-0H (560507-C) serii ELGR - Festo
Nr kat.
OT-FESTO093108
Pliki do pobrania - Napęd z paskiem zębatym ELGR-TB-GF-55-450-0H (560507-C) serii ELGR - Festo
- 14603d1f6ad019884b32e3583a38ed03.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
