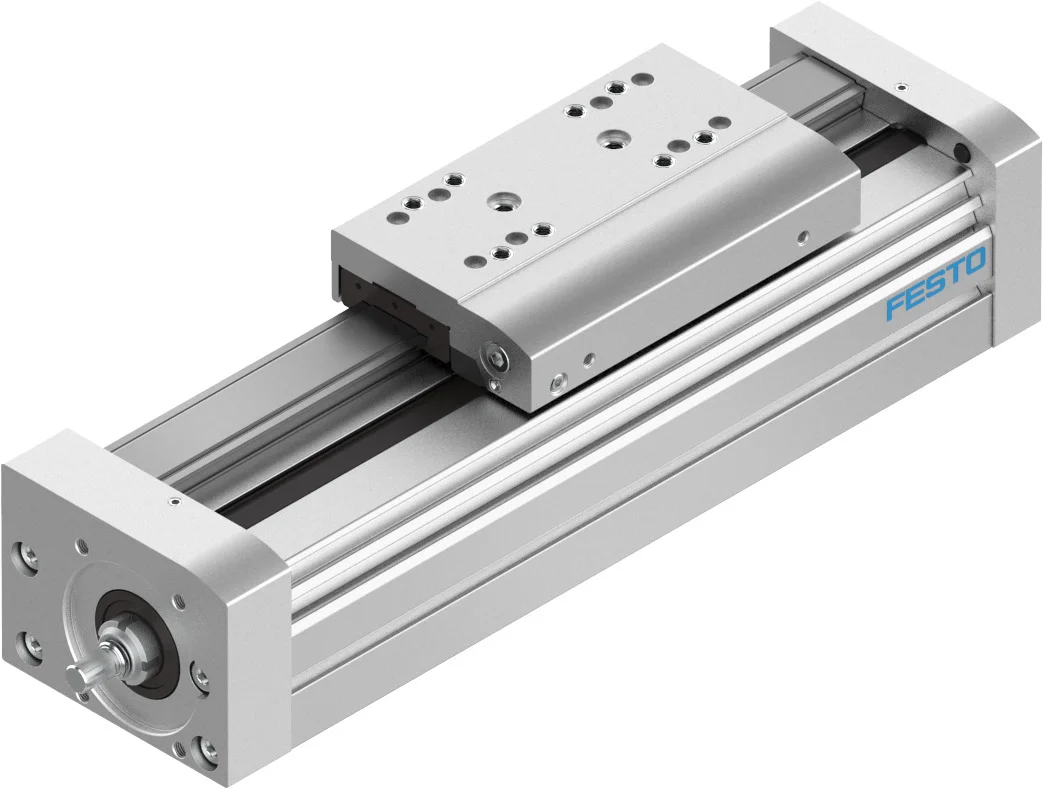

Napęd ze śrubą EGC-80-100-BS-10P-KF-0H-ML-GK (3013532) serii EGC - Festo
SKU: OT-FESTO058574
MPN: EGC-80-100-BS-10P-KF-0H-ML-GK
Producent:
Festo
Cena netto/szt.
8 342,07 zł
10 260,75 zł
brutto/szt.
Opis produktu - Napęd ze śrubą EGC-80-100-BS-10P-KF-0H-ML-GK (3013532) serii EGC - Festo
Bardzo wytrzymały, precyzyjny napęd z śrubą EGC-BS dzięki pracuje cicho i ma unikalny przekrój, który jest zoptymalizowany pod kątem maksymalnej sztywności i nośności. Oznacza to, że często można używać tych napędów w mniejszym rozmiarze, zmniejszając w ten sposób koszty.
- Napęd zapewniający dużą dokładność powtarzalności
- Prowadzenie na łożyskach kulkowych obiegowych do dużych obciążeń i momentów
- Opcjonalnie z jednostką zaciskową, jedno- lub obustronną
- Profil z optymalną sztywnością
- Możliwość elastycznego montażu silnika z 2 stron
- 34 dostępnych w magazynie typów z krótkim terminem dostawy i zestawów produktów do indywidualnych zastosowań
- Możliwe skoki do 3 m
Dane techniczne
| Skok roboczy | 100 mm |
| Wielkość | 80 |
| Rezerwa skoku | 0 mm |
| Średnica śruby | 15 mm |
| Skok śruby | 10 mm/U |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Elektromechaniczna oś liniowa |
| Typ silnika | Silnik skokowy |
| Typ śruby | Śruba pociągowa toczna |
| Symbol | 00991211 |
| Maks. przyspieszenie | 15 m/s² |
| Maks. prędkość | 0.5 m/s |
| Powtarzalność | +-0,02 mm |
| Czas pracy ciągłej | 100% |
| Zgodność z LABS | VDMA24364-B2-L |
| Stopień ochrony | IP40 |
| Temperatura otoczenia | -10 degC |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iy | 981000 mm⁴ |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iz | 1320000 mm⁴ |
| Maks. siła Fy | 3050 N |
| Maks. siła Fz | 3050 N |
| Maks. siła Fy całej osi | 3050 N |
| Maks. siła Fz całej osi | 3050 N |
| Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy) | 11236 N |
| Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 11236 N |
| Maks. moment Mx | 36 Nm |
| Maks. moment My | 97 Nm |
| Maks. moment Mz | 97 Nm |
| Maks. moment Mx całej osi | 36 Nm |
| Maks. moment My całej osi | 97 Nm |
| Maks. moment Mz całej osi | 97 Nm |
| Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 133 Nm |
| My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 357 Nm |
| Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 357 Nm |
| Maks. siła promieniowa na wałku napędowym | 250 N |
| Maks. siła posuwu Fx | 650 N |
| Skrętny moment bezwładności It | 255000 mm⁴ |
| Masowy moment bezwładności JH na metr skoku | 0.346 kgcm² |
| Stała posuwu | 10 mm/U |
| Referencyjna żywotność | 5000 km |
| Materiał pokrywy tylnej | Stop aluminium do przeróbki plastycznej |
| Materiał zabieraka bezmomentowego | Stop aluminium do przeróbki plastycznej |
| Materiał profilu | Stop aluminium do przeróbki plastycznej |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy napędu | Stop aluminium do przeróbki plastycznej |
| Materiał prowadnicy wózka | Stal |
| Materiał prowadnicy | Stal |
| Materiał wózka | Stop aluminium do przeróbki plastycznej |
| Materiał nakrętki pociągowej | Stal |
| Materiał wrzeciona | Stal |
Parametry techniczne - Napęd ze śrubą EGC-80-100-BS-10P-KF-0H-ML-GK (3013532) serii EGC - Festo
Skok śruby
10 mm/U
Maks. przyspieszenie
15 m/s2
Geometryczny moment bezwładności powierzchni 2 stopnia Iy
1 320 * 1003 mm4
Geometryczny moment bezwładności powierzchni 2 stopnia Iz
981 * 1003 mm4
Stała posuwu
10 mm/U
Materiał pokrywy napędu
Stop aluminium, Anodowanie
Materiał wózka
Stop aluminium, Anodowanie
Zapas skoku
0 mm
Materiał pokrywy końcowej
Stop aluminium, Anodowanie
Średnica śruby
15 mm
Typ silnika
Silnik skokowySilnik serwo
Typ śruby
Śruba pociągowa toczna
Maks. siła promieniowa na wałku napędowym
250 N
Materiał nakrętki śrubowej
Stal
Materiał śruby
Stal
Materiał zabieraka
Stop aluminium, Anodowanie
Materiał prowadzenia wózka napędu
Stal
Geometryczny moment bezwładności powierzchni 2 stopnia Ix
981 * 1003 mm4
Skręcający moment bezwładności It
255 * 1003 mm4
Pozycja zabudowy
Dowolna
Stopień ochrony
IP40
Uwaga dotycząca materiałów
Zgodne z RoHS
Wielkość
80
Czas pracy ciągłej
100 %
Masowy moment bezwładności JH na metr skoku
0.346 kgcm2
Skok roboczy
100 mm
Powtarzalność
±0,02 mm
Maks. Siła posuwu Fx
650 N
Temperatura otoczenia
-10 ... 60 °C
Konstrukcja
Elektromechaniczna oś liniowaze śrubą pociągową toczną
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Maks. prędkość
0.5 ... 0.75 m/s
Maks. siła Fy
3 050 N
Maks. siła Fz
3 050 N
Maks. moment Mx
36 Nm
Materiał prowadnicy
Stal
Materiał profilu
Stop aluminium, Anodowanie
Nr kat.
OT-FESTO058574
Pliki do pobrania - Napęd ze śrubą EGC-80-100-BS-10P-KF-0H-ML-GK (3013532) serii EGC - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
