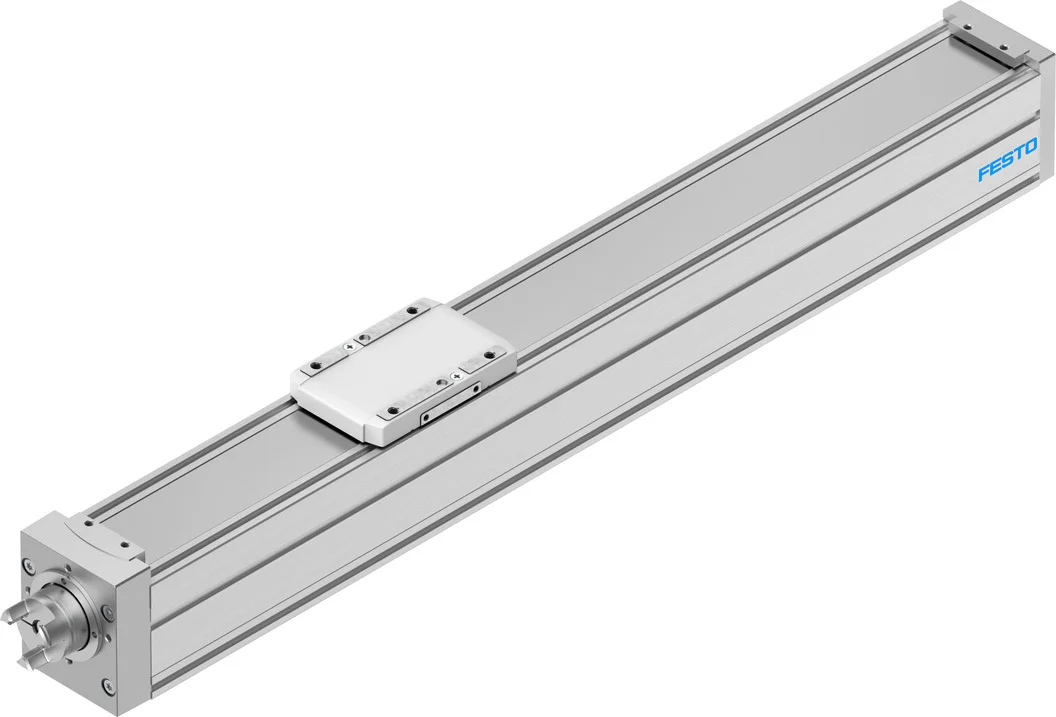

Napęd ze śrubą ELGC-BS-KF-60-400-12P (8061494) serii ELGC - Festo
SKU: OT-FESTO072732
MPN: ELGC-BS-KF-60-400-12P
Producent:
Festo
Cena netto/szt.
3 981,89 zł
4 897,72 zł
brutto/szt.
Opis produktu - Napęd ze śrubą ELGC-BS-KF-60-400-12P (8061494) serii ELGC - Festo
Ekonomiczna seria napędów ELGC oferuje maksymalnie kompaktowe wymiary i optymalne wykorzystanie przestrzeni montażowej - na przykład podczas manipulowania drobnymi częściami. Napędy ze śrubą przekonują również precyzyjnym prowadzeniem i napędem z śrubą kulową.
- Wewnętrzna prowadnica i śruba pociągowa toczna
- Kompaktowy układ sygnalizacji położenia
- Dowolna pozycja montażu silnika
- Napędy z paskiem zębatym i śrubą pociągową ELGC oraz miniaturowe napędy elektryczne EGSC tworzą razem konfigurowalny, modułowy system dla potrzeb kompaktowej automatyzacji.
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
Dane techniczne
| Skok roboczy | 400 mm |
| Wielkość | 60 |
| Rezerwa skoku | 0 mm |
| Luz cofania | 150 µm |
| Średnica śruby | 12 mm |
| Skok śruby | 12 mm/U |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Elektromechaniczna oś liniowa |
| Typ silnika | Silnik skokowy |
| Typ śruby | Śruba pociągowa toczna |
| Symbol | 00991211 |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Maks. przyspieszenie | 15 m/s² |
| Maks. prędkość obrotowa | 4000 1/min |
| Maks. prędkość | 0.8 m/s |
| Powtarzalność | +-0,01 mm |
| Czas pracy ciągłej | 100% |
| Zgodność z LABS | VDMA24364-strefa III |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki |
| Klasa Cleanroom | Klasa 7 wg ISO 14644-1 |
| Temperatura przechowywania | -20 degC |
| Stopień ochrony | IP40 |
| Temperatura otoczenia | 0 degC |
| Energia uderzenia w pozycjach końcowych | 0.001 J |
| Uwaga dotycząca energii uderzenia w pozycjach końcowych | Przy maksymalnej prędkości ruchu referencyjnego 0,01 m/s |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iy | 441000 mm⁴ |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iz | 542000 mm⁴ |
| Moment obrotowy bez obciążenia przy maksymalnej prędkości ruchu | 0.246 Nm |
| Moment obrotowy bez obciążenia przy minimalnej prędkości ruchu | 0.042 Nm |
| Maks. siła Fy | 3641 N |
| Maks. siła Fz | 3641 N |
| Maks. siła Fy całej osi | 600 N |
| Maks. siła Fz całej osi | 1800 N |
| Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy) | 13400 N |
| Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 13400 N |
| Maks. moment Mx | 29.1 Nm |
| Maks. moment My | 31.8 Nm |
| Maks. moment Mz | 31.8 Nm |
| Maks. moment Mx całej osi | 29.1 Nm |
| Maks. moment My całej osi | 31.8 Nm |
| Maks. moment Mz całej osi | 31.8 Nm |
| Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 107 Nm |
| My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 117 Nm |
| Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 117 Nm |
| Odległość między powierzchnią wózka a środkiem prowadnicy | 54.6 mm |
| Maks. siła promieniowa na wałku napędowym | 230 N |
| Maks. siła posuwu Fx | 200 N |
| Skrętny moment bezwładności It | 29800 mm⁴ |
| Masowy moment bezwładności JH na metr skoku | 0.10779 kgcm² |
| Masowy moment bezwładności JL na kg obciążenia efektywnego | 0.036476 kgcm² |
| Masowy moment bezwładności JO | 0.02235 kgcm² |
| Stała posuwu | 12 mm/U |
| Referencyjna żywotność | 5000 km |
| Interwał konserwacji | Smarowanie na cały okres użytkowania |
| Ruchoma masa własna | 525 g |
| Dodatkowa masa na 10 mm skoku | 51 g |
| Ugięcie dynamiczne (obciążenie w ruchu) | 0,05% długości osi, maksymalnie 0,5 mm |
| Ugięcie statyczne (obciążenie podczas postoju) | 0,1% długości osi |
| Kod interfejsu, element wykonawczy | T42 |
| Materiał pokrywy tylnej | Aluminiowy odlew ciśnieniowy, lakierowany |
| Materiał profilu | Stop aluminium, anodowany |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał taśmy zaślepki | Nierdzewna stal stopowa |
| Materiał pokrywy napędu | Odlew ciśnieniowy aluminium, lakierowany |
| Materiał prowadnicy wózka | Stal |
| Materiał prowadnicy | Stal |
| Materiał wózka | Aluminiowy odlew ciśnieniowy |
| Materiał nakrętki pociągowej | Stal |
| Materiał wrzeciona | Stal |
Parametry techniczne - Napęd ze śrubą ELGC-BS-KF-60-400-12P (8061494) serii ELGC - Festo
Materiał śruby
Stal
Masowy moment bezwładności JL na kg obciążenia roboczego
0.036476 kgcm2
Stała posuwu
12 mm/U
Materiał pokrywy napędu
Odlew ciśnieniowy, aluminiowy, malowany
Materiał wózka
Aluminium-odlew ciśnieniowy
Zapas skoku
0 mm
Materiał pokrywy końcowej
Odlew ciśnieniowy, aluminiowy, malowany
Maks. liczba obrotów
4 000 1/min
Kod interfejsu, napęd
T42
Średnica śruby
12 mm
Skok śruby
12 mm/U
Typ śruby
Śruba toczna
Materiał nakrętki śrubowej
Stal
Geometryczny moment bezwładności powierzchni 2 stopnia Iz
542 * 1003 mm4
Materiał prowadzenia wózka napędu
Stal
Skręcający moment bezwładności It
29.8 * 1003 mm4
Materiał taśmy maskującej
Stal wysokostopowa, nierdzewna
Fy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
2 208 N
Fz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
6 624 N
Mx przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
107 Nm
My przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
117 Nm
Mz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
117 Nm
Moment obrotowy bez obciążenia przy maks. prędkości przesuwu
0.246 Nm
Moment obrotowy bez obciążenia przy min. prędkości przesuwu
0.042 Nm
Ugięcie dynamiczne (ruchome obciążenie)
0,05% długości napędu, maks. 0,5 mm
Ugięcie statyczne (obciążenie w stanie spoczynku)
0.1% długości napędu
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Stopień ochrony
IP40
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
60
Masowy moment bezwładności JH na metr skoku
0.10779 kgcm2
Masowy moment bezwładności JO
0.02235 kgcm2
Skok roboczy
400 mm
Powtarzalność
±0,01 mm
Maks. Siła posuwu Fx
200 N
Pozycja zabudowy
Dowolna
Ciężar dodatkowy na 10 mm skoku
51 g
Konstrukcja
Elektromechaniczny napęd liniowy, mit Kugelumlaufspindel
Przemieszczana masa własna
525 g
Temperatura otoczenia
0 ... 50 °C
Maks. prędkość
0.8 m/s
Maks. siła Fy
600 N
Maks. siła Fz
1 800 N
Maks. moment Mx
29.1 Nm
Maks. moment My
31.8 Nm
Maks. moment Mz
31.8 Nm
Materiał prowadnicy
Stal
Materiał profilu
Stop aluminium, anodowany
Typ silnika
Silnik skokowy, Silnik serwo
Maks. przyspieszenie
15 m/s2
Geometryczny moment bezwładności powierzchni 2 stopnia Iy
441 * 1003 mm4
Nr kat.
OT-FESTO072732
Pliki do pobrania - Napęd ze śrubą ELGC-BS-KF-60-400-12P (8061494) serii ELGC - Festo
- D15000100122235.PDF Pobierz
- 8061494datasheet.pdf Pobierz
