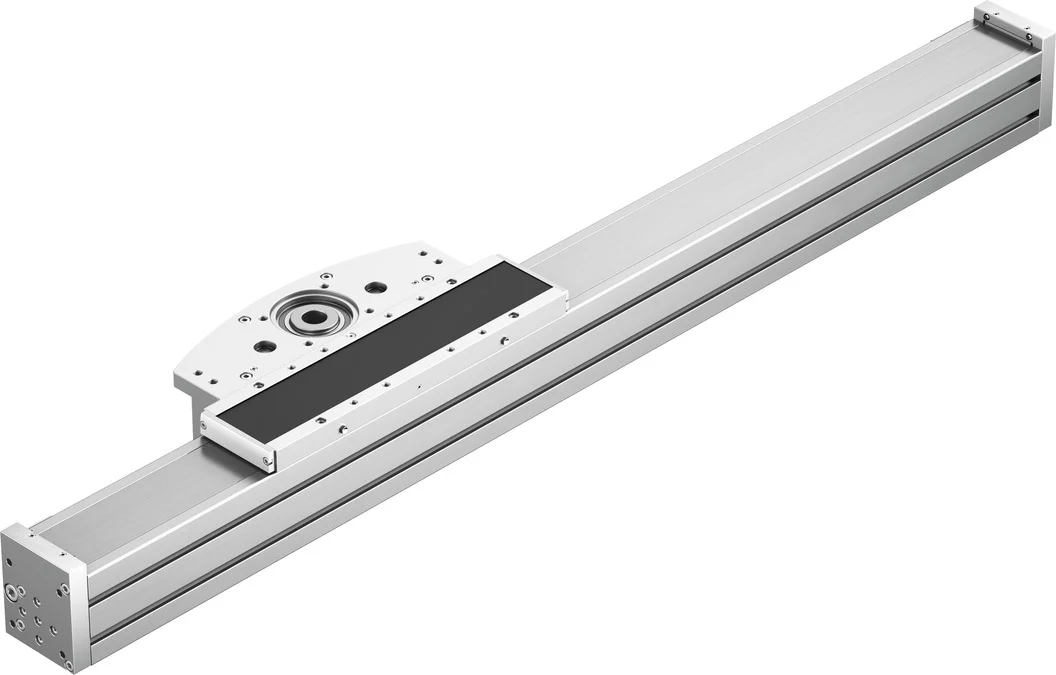

Oś wysięgnikowa ELCC-TB-KF-90-800-0H-P0-CR (8082403) serii ELCC - Festo
SKU: OT-FESTO081792
MPN: ELCC-TB-KF-90-800-0H-P0-CR
Producent:
Festo
Cena netto/szt.
17 819,04 zł
21 917,42 zł
brutto/szt.
Opis produktu - Oś wysięgnikowa ELCC-TB-KF-90-800-0H-P0-CR (8082403) serii ELCC - Festo
Bardzo lekki i jednocześnie bardzo sztywny! Niezależnie od tego, czy chodzi o paletyzację w przemyśle opakowaniowym, czy różne zadania związane z pozycjonowaniem i wymagające długiego skoku: Dynamiczne napędy wysięgnikowe ELCC do obciążen o masie maks. 100 kg zapewniają niewielkie drgania i nawet o 30% krótsze czasy cyklu.
- Napęd zapewniający uzyskanie dużych prędkości i przyspieszeń
- Bardzo niska masa ruchoma dzięki zamontowanej na stałe głowicy napędu
- Duża sztywność dzięki innowacyjnej konstrukcji
- Napęd z paskiem zębatym z prowadzeniem na łożyskach kulkowych obiegowych
- Możliwość pionowego przemieszczania dużych obciążeń do 100 kg
- Możliwość długich skoków do 2 m
- Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
Dane techniczne
| Średnica efektywna koła zębatego napędu | 50.93 mm |
| Skok roboczy | 800 mm |
| Wielkość | 90 |
| Rezerwa skoku | 0 mm |
| Podziałka paska zębatego | 5 mm |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Elektromechaniczna oś wysięgnikowa |
| Symbol | 00991210 |
| Maks. przyspieszenie | 30 m/s² |
| Maks. prędkość | 5 m/s |
| Powtarzalność | +-0,05 mm |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-strefa III |
| Stopień ochrony | IP20 |
| Temperatura otoczenia | -10 degC |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iy | 2667900 mm⁴ |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iz | 2049490 mm⁴ |
| Maks. moment napędowy | 33 Nm |
| Maks. siła Fy | 13957 N |
| Maks. siła Fz | 13523 N |
| Maks. moment Mx | 167 Nm |
| Maks. moment My | 1300 Nm |
| Maks. moment Mz | 1233 Nm |
| Maks. siła posuwu Fx | 1200 N |
| Masowy moment bezwładności JH na metr skoku | 62.9 kgcm² |
| Masowy moment bezwładności JL na kg obciążenia efektywnego | 6.5 kgcm² |
| Masowy moment bezwładności JO | 55.2 kgcm² |
| Stała posuwu | 160 mm/U |
| Referencyjna żywotność | 5000 km |
| Częstotliwość smarowania w zależności od przebiegu | 1000 km |
| Ruchoma masa przy skoku 0 mm | 5487 g |
| Dodatkowa poruszana masa na 10 mm skoku | 97 g |
| Masa podstawowa przy 0 mm skoku | 14787 g |
| Dodatkowa masa na 10 mm skoku | 97 g |
| Materiał pokrywy tylnej | Stop aluminium, anodowany |
| Materiał profilu | Stop aluminium, anodowany |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał głowicy napędu | Stop aluminium, anodowany |
| Materiał prowadnicy | Stal łożyskowa, powlekana Corrotect |
| Materiał obudowy | Stal wysokostopowa nierdzewna |
| Materiał wózka | Odlew z aluminium, anodowany |
| Materiał elementu mocującego pasek zębaty | Stop aluminium do przeróbki plastycznej, anodowany |
| Materiał paska zębatego | Polichloropren z włóknem szklanym i powłoką nylonową |
Parametry techniczne - Oś wysięgnikowa ELCC-TB-KF-90-800-0H-P0-CR (8082403) serii ELCC - Festo
Masowy moment bezwładności JL na kg obciążenia roboczego
6.5 kgcm2
Maks. moment My
1 300 Nm
Maks. moment Mz
1 233 Nm
Materiał prowadnicy
Walcowana stal, powłoka Corrotect
Materiał profilu
Stop aluminium, anodowany
Średnica efektywna zębnika napędu
50.93 mm
Podział paska zębatego
5 mm
Maks. przyspieszenie
30 m/s2
Geometryczny moment bezwładności powierzchni 2 stopnia Iy
2 667.9 * 1003 mm4
Geometryczny moment bezwładności powierzchni 2 stopnia Iz
2 049.49 * 1003 mm4
Maks. moment napędu
33 Nm
Maks. moment Mx
167 Nm
Stała posuwu
160 mm/U
Zakładana żywotność
5 000 km
Materiał wózka
Odlew aluminiowy, anodowany
Materiał elementu mocującego pasek zębaty
Stop aluminium, anodowany
Materiał paska zębatego
Polichloropren z kordem z włókna szklanego i powłoką nylonową
Zapas skoku
0 mm
Okres smarowania, w zależności od przebiegu
1 000 km
Materiał pokrywy końcowej
Stop aluminium, anodowany
Materiał głowicy napędu
Stop aluminium, anodowany
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Stopień ochrony
IP20
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
90
Materiał obudowy
Stal wysokostopowa, nierdzewna
Masowy moment bezwładności JH na metr skoku
62.9 kgcm2
Masowy moment bezwładności JO
55.2 kgcm2
Skok roboczy
800 mm
Powtarzalność
±0,05 mm
Maks. Siła posuwu Fx
1 200 N
Pozycja zabudowy
Dowolna
Temperatura otoczenia
-10 ... 60 °C
Przemieszczana masa własna przy 0 mm skoku
5 487 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
97 g
Ciężar podstawowy dla 0 mm skoku
14 787 g
Ciężar dodatkowy na 10 mm skoku
97 g
Konstrukcja
Elektromechaniczna oś wysięgnikowa
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Maks. prędkość
5 m/s
Maks. siła Fy
13 957 N
Maks. siła Fz
13 523 N
Nr kat.
OT-FESTO081792
Pliki do pobrania - Oś wysięgnikowa ELCC-TB-KF-90-800-0H-P0-CR (8082403) serii ELCC - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
