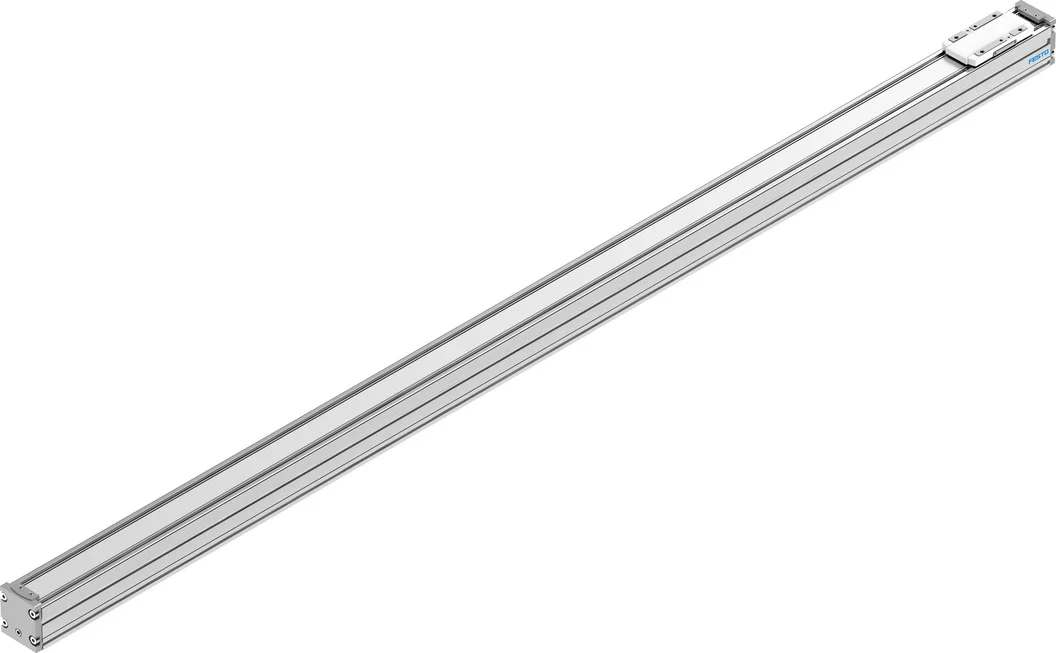

Pasywna oś prowadząca ELFC-KF-32-800 (8062876) serii ELFC - Festo

SKU: OT-FESTO072814 MPN: ELFC-KF-32-800
Producent: Festo
Cena netto/szt. 2 112,55 zł
2 598,44 zł brutto/szt.
Pasywna oś prowadząca ELFC-KF-32-800 (8062876) serii ELFC - Festo
2 112,55 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Pasywna oś prowadząca ELFC-KF-32-800 (8062876) serii ELFC - Festo

Należąca do rodziny ELGC, pasywna oś prowadząca ELFC bez napędu, która przenosi siły i momenty w aplikacjach wieloosiowych dzięki wytrzymałej prowadnicy kulkowej (-KF).

  • Dla osi ze śrubą/paskiem zębatym z prowadnicą toczną ELGA-BS-KF/ELGA-TB-KF (osie napędowe)
  • Napęd liniowy bez napędu, z prowadnicą i dowolnie przesuwanymi wózkami
  • Do przenoszenia większych sił i momentów w aplikacjach wieloosiowych
  • Zwiększona sztywność na skręcanie
  • Redukcja drgań w przypadku obciążeń dynamicznych

Dane techniczne

Skok roboczy800 mm
Wielkość32
Pozycja montażudowolny
ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
KonstrukcjaProwadnica
Symbol00992984
Sygnalizacja położeniado wyłącznika zbliżeniowego
Maks. przyspieszenie15 m/s²
Maks. prędkość1.5 m/s
Czas pracy ciągłej100%
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-strefa III
Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki
Klasa CleanroomKlasa 7 wg ISO 14644-1
Stopień ochronyIP40
Temperatura otoczenia0 degC
Geometryczne momenty bezwładności powierzchni 2 stopnia Iy38000 mm⁴
Geometryczne momenty bezwładności powierzchni 2 stopnia Iz45000 mm⁴
Maks. siła Fy356 N
Maks. siła Fz356 N
Maks. moment Mx1.3 Nm
Maks. moment My1.1 Nm
Maks. moment Mz1.1 Nm
Maks. siła Fy całej osi150 N
Maks. siła Fz całej osi300 N
Maks. moment Mx całej osi1.3 Nm
Maks. moment My całej osi1.1 Nm
Maks. moment Mz całej osi1.1 Nm
Skrętny moment bezwładności It1770 mm⁴
Siła przesunięcia2 N
Referencyjna żywotność5000 km
Interwał konserwacjiSmarowanie na cały okres użytkowania
Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)1310 N
Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)1310 N
Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)5 Nm
My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)4 Nm
Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)4 Nm
Ruchoma masa własna61 g
Masa podstawowa przy 0 mm skoku168 g
Dodatkowa masa na 10 mm skoku11 g
Ugięcie dynamiczne (obciążenie w ruchu)0,05% długości osi, maksymalnie 0,5 mm
Ugięcie statyczne (obciążenie podczas postoju)0,1% długości osi
Materiał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowany
Materiał profiluStop aluminium, anodowany
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał taśmy zaślepkiNierdzewna stal stopowa
Materiał prowadnicy wózkaStal
Materiał prowadnicyStal
Materiał wózkaAluminiowy odlew ciśnieniowy

Parametry techniczne - Pasywna oś prowadząca ELFC-KF-32-800 (8062876) serii ELFC - Festo

Siła przesunięcia
2 N
Materiał prowadnicy
Stal
Materiał profilu
Stop aluminium, anodowany
Maks. przyspieszenie
250 m/s2
Geometryczny moment bezwładności powierzchni 2 stopnia Iy
38 * 1003 mm4
Geometryczny moment bezwładności powierzchni 2 stopnia Iz
45 * 1003 mm4
Materiał wózka
Aluminium-odlew ciśnieniowy
Zapas skoku
0 mm
Materiał pokrywy końcowej
Odlew ciśnieniowy, aluminiowy, malowany
Maks. moment Mz
1.1 Nm
Materiał prowadzenia wózka napędu
Stal
Skręcający moment bezwładności It
1.77 * 1003 mm4
Materiał taśmy maskującej
Stal wysokostopowa, nierdzewna
Fy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
552 N
Fz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
1 104 N
Mx przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
5 Nm
My przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
4 Nm
Mz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)
4 Nm
Ciężar dodatkowy na 10 mm skoku
11 g
Materiał pokrywy
Odlew ciśnieniowy, aluminiowy, malowany
Stopień ochrony
IP40
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
32
Czas pracy ciągłej
100 %
Skok roboczy
800 mm
Pozycja zabudowy
Dowolna
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Temperatura otoczenia
0 ... 50 °C
Konstrukcja
Prowadnica
Przemieszczana masa własna
61 g
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Maks. prędkość
1.5 m/s
Maks. siła Fy
150 N
Maks. siła Fz
300 N
Maks. moment Mx
1.3 Nm
Maks. moment My
1.1 Nm
Nr kat.
OT-FESTO072814
