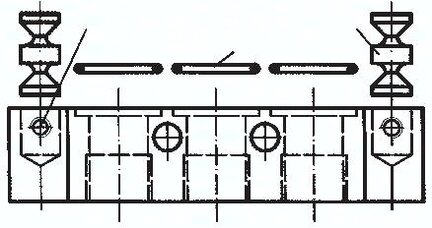

Płyta końcowa, strona prawa/lewa dla KM 09 i KM 10

Nr artykułu:

RF19E

Nr artykułu:

RF19E


155.73 zł netto/szt.
191.55 zł brutto/szt.
Produkt dostępny. Czas dostawy: Wysyłka w 24-48h. więcej
Koszty dostawy: od 0.00zł więcej
szt.
Rabaty dla profesjonalistów
  • Ponad 700 000 produktów  - najszersza oferta w Polsce
  • indywidualne warunki cenowe
  • szybka dostawa - 24 / 48 h
  • wsparcie merytoryczne i techniczne
  • dostęp do historii zamówień i rozliczeń
Wypełnij formularz
Opis produktu
Dane techniczne
Pliki do pobrania

Opis produktu - Płyta końcowa, strona prawa/lewa dla KM 09 i KM 10

Wykonanie:
Modulowy system zaworowych plyt podstawowych do mieszanego montazu zaworów typoszeregu KM 09 i KM 10 w funkcjach przelaczania 5/2 i 5/3-drogowych. Ilosc stacji jest dowolna, przy duzej liczbie stacji nalezy uwzglednic zasilanie powietrzem doplywajacym i odlotowym. W kazdej chwili mozliwe jest pózniejsze poszerzenie lub skrócenie ukladu. Zawory zamontowane w ukladzie RF 19 moga byc wykorzystywane jako zawory pojedyncze, poniewaz wszystkie przylacza maja gwint. W przypadku montazu plyty podstawowej przylacze cisnieniowe 1 i odpowietrzenia 3 i 5 sa wspólne dla wszystkich zaworów w czesciach czolowych plyt przylaczeniowych (G 3/8").
Mozliwe jest gromadzenie dwóch róznych cisnien zasilania. W tym celu uszczelka typu oring rozszerzona zostaje o plyte uszczelniajaca (RF 19-01). Jezeli podzial ma nastapic w miejscu, w którym nie zadnego miejsca podzialu, to nalezy zamontowac odlaczenie cisnienia (RF 19-DT). Rózne cisnienia podawane sa kazdorazowo z jednej strony.
Montaz:
Trzpien gwintowany podczas wkrecania trafia na pochyla plaszczyzne sworznia. Powoduje to dosuwanie do plyt do siebie, oringi uszczelniaja miejsce podzialu. Jezeli nachodza na siebie dwa miejsca podzialu i oring, to polaczenie bedzie takze uszczelnione. Po demontazu wszystkich elementów mozna je ponownie uzywac.
Zakres dostawy:
Wszystkie plyty pojedyncze dostarczane sa w komplecie z uszczelkami, mocowaniami zaworów i sworzni montazowych, osobne zamówienie nie jest wymagane.

Dane techniczne - Płyta końcowa, strona prawa/lewa dla KM 09 i KM 10

Waga
0,155 kg
Wersja
system płyt podstawowych
Nr kat.
RF19E
