Płyta końcowa z miejscem na zawór

Modułowy system płyt zaworowych Airtec służy do mieszanego montażu zaworów typoszeregu KM-09 i KM-10 o funkcjach 5/2 i 5/3.

• Ilość pozycji zaworowych  - dowolna
• Zastosowanie płyty zaworowej zmniejsza ilość potrzebnych elementów złącznych oraz np. tłumików hałasu
• Przy dużej liczbie zaworów na płycie należy uwzględnić zasilanie wyspy z dwóch stron
• Istnieje możliwość rozbudowy płyty o kolejne sekcje lub jej skrócenie
• Zawory serii RF-19 mogą być wykorzystywane jako zawory pojedyncze, ponieważ wszystkie przyłącza posiadają gwint
• W przypadku montażu płyty podstawowej przyłącze ciśnieniowe 1 i odpowietrzenia (3 i 5) są wspólne dla wszystkich zaworów (G 3/8")
• Możliwe jest separowanie dwóch różnych ciśnień zasilania. W tym celu uszczelka typu oring rozszerzona zostaje o płytę uszczelniajaca (RF 19-01). Jeżeli podział następuje w miejscu, w którym nie ma żadnego miejsca podziału, to należy zamontować odcięcie ciśnienia (RF 19-DT).
• Różne ciśnienia podawane są z jednej strony.

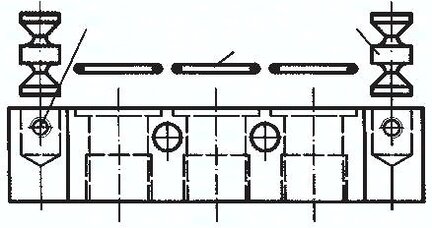

Montaż:
Trzpień gwintowany podczas wkręcania trafia na pochyłą płaszczyznę sworznia. Powoduje to dosuwanie się płyt do siebie a oringi uszczelniają miejsce podzialu.

Dla dwóch miejsc podzialu i oringa połączenie bedzie także uszczelnione. Po demontażu wszystkie elementy można ponownie używać.

Zakres dostawy:
Wszystkie plyty pojedyncze dostarczane są w komplecie z uszczelkami, mocowaniami zaworów i sworzni montażowych.
