Płyta P-R-S do zaworów serii M04 / P04, n=3

SKU: R283/3
Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:
[email protected]
+48 71 799 45 81
Zapisz na liście
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Płyta P-R-S do zaworów serii M04 / P04, n=3

Zastosowanie:

  • Płyty zaworowe, nazywane także wyspami zaworowymi, to dodatkowe elementy na których montowane są zawory sterowane pneumatycznie i elektrozaworach firmy Airtec
  • Zastosowanie płyt zaworowych (wysp zaworowych) zmniejsza ilość niezbędnych do podłączenia elementów złącznych, przewodów, tłumików hałasu itp.
  • Wyspy zaworowe można montować np. w szafkach sterowniczych
  • Płyty przyłączeniowe (zaworowe) umożliwiają montaż zaworów 5/2 i 5/3
  • Oznaczenie P-R-S wskazuje, że na płycie połączone są: zasilania zaworów (P), odpowietrzenia zaworów (R i S)
  • Płyty zaworowe dostarczane są ze śrubami drążonymi i uszczelką

Uwaga: zawory 5/2 i 5/3 mocowane są do płyty za pomocą śrub drążonych przechodzących przez płytę zaworową i wkręconych w przyłącza zaworów (nie potrzebne są dodatkowe śruby mocujące)

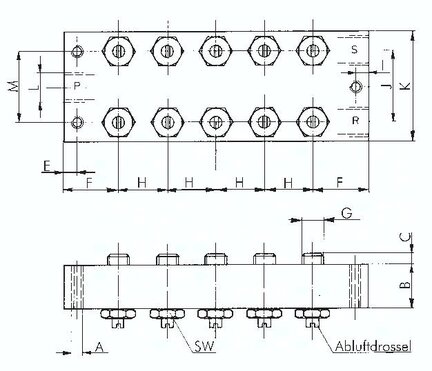

Parametry techniczne - Płyta P-R-S do zaworów serii M04 / P04, n=3

Długość (A)
M 5 mm
e (maks.)
6 mm
Długość (J)
32
Ilość zaworów na płycie
3 szt
Długość (M)
32 mm
Długość (I)
6 mm
Długość (F)
25 mm
Długość (K)
50
Długość (H)
22,20 mm
Gwint
G 1/8
Długość (B)
20 mm
Długość (E)
6
Długość (C)
5 mm
Ciężar
0,26 KG
Wymiar pod klucz SW
14 mm
Wykonanie
Listwa P-R-S wraz z srubami drazonymi i uszczelkami
Rodzaj
Listwa P-R-S
Długość całkowita
G 1/4mm
Nr kat.
R283/3
