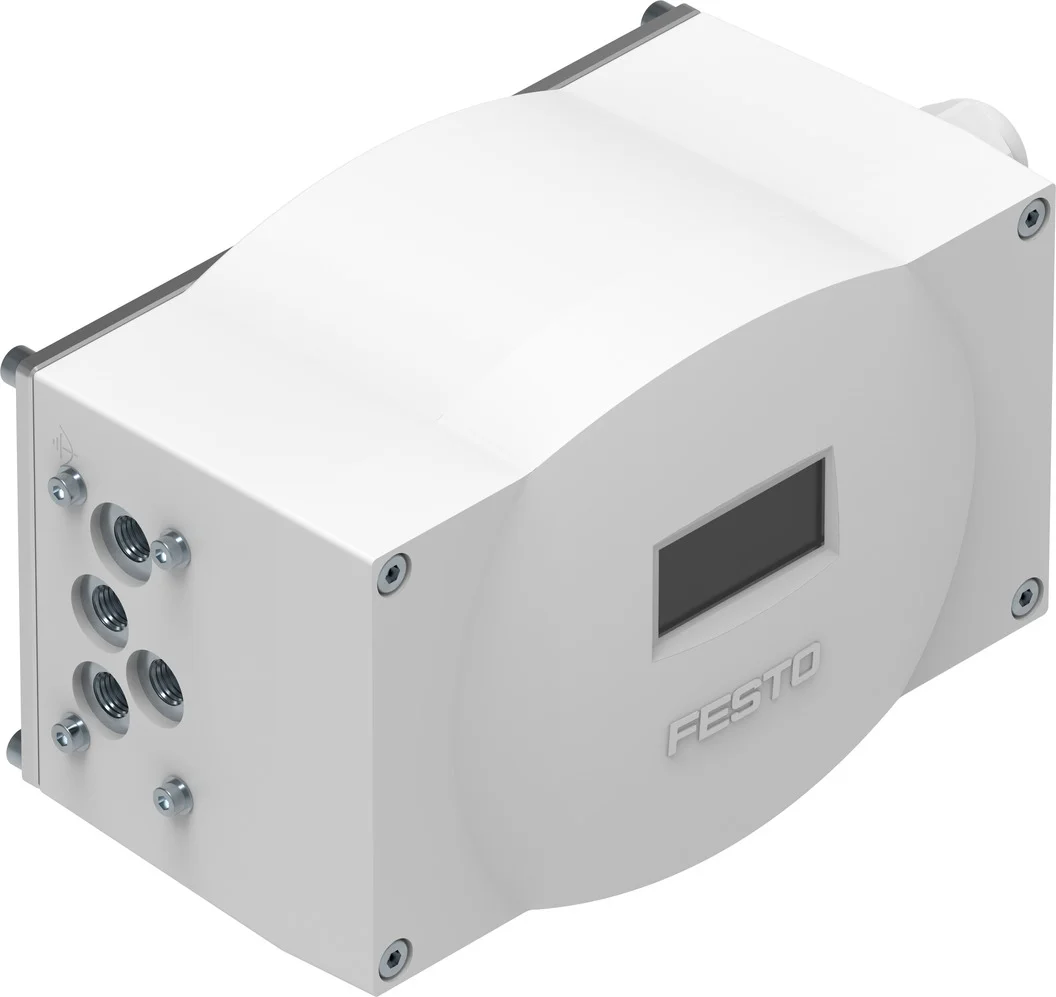

Pozycjoner CMSX-P-S-C-U-F1-S-50-A (3929370) serii CMSX - Festo
SKU: OT-FESTO061741
MPN: CMSX-P-S-C-U-F1-S-50-A
Producent:
Festo
Cena netto/szt.
3 050,66 zł
3 752,31 zł
brutto/szt.
Opis produktu - Pozycjoner CMSX-P-S-C-U-F1-S-50-A (3929370) serii CMSX - Festo
Ekonomiczny i niezawodny: CMSX do napędów liniowych i wahadłowych jedno- i dwustronnego działania! Doskonały stosunek osiągów do ceny, efektywność energetyczna i duże bezpieczeństwo procesu dzięki analogowym lub cyfrowym sygnałom zwrotnym i zdefiniowanym ustawieniom bezpiecznych położeń.
- Cyfrowy pozycjoner elektropneumatyczny
- Łatwa i efektywna regulacja położenia pneumatycznych napędów wahadłowych i napędów liniowych jednostronnego i dwustronnego działania
- Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
- Ze zintegrowanym lub zewnętrznym systemem rejestrowania drogi/kąta
- Łatwe uruchamianie dzięki automatycznej funkcji inicjalizacji
- Intuicyjne menu
- Technologia 4-przewodowa
- Wersje z funkcjami zabezpieczającymi
Dane techniczne
| Konstrukcja | cyfrowy pozycjoner elektropneumatyczny |
| Sposób działania | Jednostronnego działania |
| Cechy konstrukcyjne | Ustawienie bezpieczeństwa - pneumatyczne wyjście 4 odpowietrzone |
| Pozycja montażu | dowolny |
| Typ mocowania | Przy pomocy osprzętu |
| Zasada pomiaru układu pomiaru położenia | Potencjometr |
| Zakres detekcji | 0 deg |
| Wskaźnik | 7-segmentowy |
| Opcje ustawień | przy pomocy wyświetlacza i przycisków |
| Rozmiar strefy martwej | 0.5 % |
| Ciśnienie robocze | 0.3 MPa |
| Ciśnienie robocze | 3 bar |
| Ciśnienie robocze | 43.5 psi |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 50 l/min |
| Przyłącze pneumatyczne | G1/8 |
| Znamionowe napięcie robocze DC | 24 V |
| Zakres napięcia roboczego DC | 21.6 V |
| Maks. pobór prądu | 600 mA |
| Ochrona przed zmianą polaryzacji | do przyłączy napięcia roboczego |
| Wejścia analogowe, zakres sygnałów | 0 - 10 V |
| Wejścia analogowe, maks. zakres wysterowania | 0 - 24 mA |
| Wejścia analogowe, błąd liniowości przy 25degC | 0,5% |
| Wejścia analogowe, współczynnik temperaturowy | 0.02 %FS/K |
| Wejścia analogowe, rozdzielczość | 16 bitów |
| Wejścia analogowe, odporność na przeciążenie | tak |
| Wejścia analogowe, separacja galwaniczna | nie |
| Wyjścia analogowe, zakres sygnałów | 4 - 20 mA |
| Wyjścia analogowe, maks. rezystancja obciążenia | 600 Ohm |
| Wyjścia analogowe, błąd liniowości przy 25degC | 0,5% |
| Wyjścia analogowe, współczynnik temperaturowy | 0.02 %FS/K |
| Wyjścia analogowe, rozdzielczość | 12 bitów |
| Wyjścia analogowe, zabezpieczenie przed odwrotną polaryzacją | tak |
| Wyjścia analogowe, zabezpieczenie przeciwzwarciowe | tak |
| Wyjścia analogowe, odporność na przeciążenie | tak |
| Wyjścia analogowe, separacja galwaniczna | nie |
| Charakterystyka wejść | wg IEC 61131-2, typ 3 |
| Wejście przełączające | PNP |
| Wejścia cyfrowe, zabezpieczenie przed odwrotną polaryzacją | tak |
| Wejścia cyfrowe, izolacja elektryczna | tak, transoptor |
| Wyjścia cyfrowe, zabezpieczenie przed odwrotną polaryzacją | tak |
| Wyjście dwustanowe | Przełączalne 3 x PNP lub 3 x NPN |
| Wyjścia cyfrowe, prąd wyjściowy | 100 mA |
| Wyjścia cyfrowe, odporność na zwarcie | tak |
| Wyjścia cyfrowe, odporność na przeciążenie | tak |
| Wyjścia cyfrowe, izolacja elektryczna | tak, transoptor |
| Przyłącze elektryczne 1, funkcja | 3x wyjście cyfrowe |
| Przyłącze elektryczne 1, rodzaj przyłącza | Listwa zaciskowa |
| Przyłącze elektryczne 1, technika przyłączeniowa | Zacisk śrubowy |
| Przyłącze elektryczne 1, liczba pinów/żył | 13 |
| Przyłącze elektryczne 1, moment dokręcenia | 0.6 Nm |
| Przyłącze elektryczne 1, przekrój przewodu | 1.5 mm² |
| Przepust kablowy | M20x1,5 do przyłącza elektrycznego 1 |
| Dopuszczalna średnica kabla | 7 - 13 mm do przyłącza elektrycznego 1 |
| Maks. długość kabla | 30 m do przyłącza elektrycznego 1 |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 5 - 95% |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27 |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Stopień zanieczyszczenia | 3 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Materiał obudowy | Wzmocniony PC |
| Materiał wziernika | PC |
| Materiał płyty podstawowej | Stop aluminium do obróbki plastycznej, anodowany |
| Materiał wałka | Nierdzewna stal stopowa |
| Materiał łącznika wtykowego | Nierdzewna stal stopowa |
| Materiał śrub | Stal wysokostopowa nierdzewna |
| Materiał uszczelnień | NBR |
| Materiał łącznika kabla | PA |
| Materiał zaślepki | PA |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Waga produktu | 970 g |
| Wymiary szer. x dł. x wys. | 190 mm x 105 mm x 130 mm |
Parametry techniczne - Pozycjoner CMSX-P-S-C-U-F1-S-50-A (3929370) serii CMSX - Festo
Wejścia analogowe, zakres sygnału
0 - 10 V, 0 - 20 mA, 4 - 20 mA
Wyjścia analogowe, współczynnik temperaturowy
< 0.02 %FS/K
Wyjścia analogowe, błąd liniowości przy 25 °C
0,5%
Wyjścia analogowe, maks. rezystancja obciąż.
<= 600 Ohm
Wyjścia analogowe, zakres sygnału
4 - 20 mA
Wejścia analogowe, izolacja galwaniczna
Brak
Wejścia analogowe, odporność na przeciążenie
Tak
Wejścia analogowe, rozdzielczość
16 bit
Wejścia analogowe, współczynnik temperaturowy
< 0.02 %FS/K
Wejścia analogowe, błąd liniowości przy 25 °C
0,5%
Wyjścia analogowe, rozdzielczość
12 bit
Wielkość strefy martwej
0.5 ... 10 %
Opcje ustawień
Przy pomocy wyświetlacza i przycisków
Cechy konstrukcyjne
Bezpieczna pozycja – wyjście pneumatyczne 4 odpowietrzone
Wyjście dwustanowe
3 x PNP lub 3 x NPN, przełączalne
Materiał okienka podglądu
PC
Materiał sprzęgła
Stal wysokostopowa, nierdzewna
Materiał wałka
Stal wysokostopowa, nierdzewna
Dopuszczalna średnica kabla
7 – 13 mm, przyłącze elektryczne 1
Wyjścia cyfrowe, zabezpieczenie przed zwarciem
Tak
Zakres sygnalizacji
0 ... 100 deg
Materiał zaślepki
PA
Informacje materiałowe dławik kablowy
PA
Materiał płyty podstawowej
Stop aluminium, Anodowanie
Przyłącze elektryczne 1, przekrój przewodu
< 1.5 mm2
Przyłącze elektryczne 1, moment dokręcenia
0.6 Nm
Wyjścia cyfrowe, separacja elektryczna
Tak, przez transoptor
Wyjścia cyfrowe, zabezpieczenie przed przeciążeniem
Tak
Przepust dla kabla
M20x1.5 przyłącze elektryczne 1
Wyjścia cyfrowe, prąd wyjściowy
100 mA
Wyjścia cyfrowe, zabezpieczenie przed odwrotną polaryzacją
Tak
Wejścia cyfrowe, separacja galwaniczna
Tak, przez transoptor
Wejścia cyfrowe, zabezpieczenie przed odwrotną polaryzacją
Tak
Wyjścia analogowe, separacja galwaniczna
Brak
Wyjścia analogowe, odporność na przeciążenia
Tak
Wyjścia analogowe, odporność na zwarcie
Tak
Wyjścia analogowe, zabezpieczenie przed odwrotną polaryzacją
Tak
Materiał obudowy
Wzmocniony PC
Konstrukcja
cyfrowy pozycjoner elektropneumatyczny
Przyłącza pneumatyczne
G1/8
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym
Tryb pracy
Jednostronnego działania
Pozycja zabudowy
Dowolna
Materiał śrub
Stal wysokostopowa, nierdzewna
Zabezpieczenie przed odwrotną polaryzacją
Dla przyłącza napięcia roboczego
Normalny przepływ nominalny
50 l/min
Waga produktu
970 g
Uwaga dotycząca materiałów
Zgodne z RoHS
Dopuszczenie
RCM Mark
Stopień ochrony
IP65
Sposób montażu
Przy pomocy osprzętu
Materiał uszczelnień
NBR
Temperatura otoczenia
-5 ... 60 °C
Ciśnienie robocze
3 ... 8 bar
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Maks. długość kabla
30 m dla przyłącza elektrycznego 1
Stopień zanieczyszczenia
3
Podłączenie elektryczne 1, liczba pinów/żył
14
Podłączenie elektryczne 1, technologia podłączenia
Zaciski śrubowe
Podłączenie elektryczne 1, typ podłączenia
Listwa zaciskowa
Podłączenie elektryczne 1, funkcja
2x wejścia cyfrowe, 3x wyjście cyfrowe, Wyjście analogowe, Wejście analogowe, Zasilanie elektryczne, Zasilanie napięciem obciążenia
Charakterystyka wejść
według IEC 61131-2, typ 3
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27, Zgodnie z EN 60068-2-29
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6, Zgodnie z EN 60068-2-6
Zakres napięcia roboczego DC
21.6 ... 26.4 V
Wymiary B x L x H
190 mm x 105 mm x 130 mm
Maks. pobór prądu
600 mA
Zasada pomiaru systemu pomiaru położenia
Potencjometr
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Nominalne napięcie robocze DC
24 V
Względna wilgotność powietrza
93 %
Temperatura przechowywania
-20 ... 60 °C
Nr kat.
OT-FESTO061741
Pliki do pobrania - Pozycjoner CMSX-P-S-C-U-F1-S-50-A (3929370) serii CMSX - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
