Cena netto/szt.
3 047,11 zł
3 747,95 zł
brutto/szt.
Opis produktu - Prowadnik do siłownika D12/D16 ISO6432, skok 500mm
Materialy:
Korpus: Aluminium eloksalowane, trzpienie prowadzace: Stal chromowana na twardo, zgarniacz: NBR, lozysko: Stal lub spiek brazu
Zakres temperatury:
-30°C do maks. +100°C
Wykonanie:
Forma konstrukcyjna H z prowadnica kulkowa -HK, Forma konstrukcyjna H z prowadnica slizgowa -HG, Forma konstrukcyjna C z prowadnica slizgowa -CG
*Podany moment odpowiada maksymalnie dopuszczalnemu obciazeniu dynamicznemu. Przy obciazeniach statycznych moment ten mozna pomnozyc x wspólczynnik 2. **Prosze podac wybrany skok.

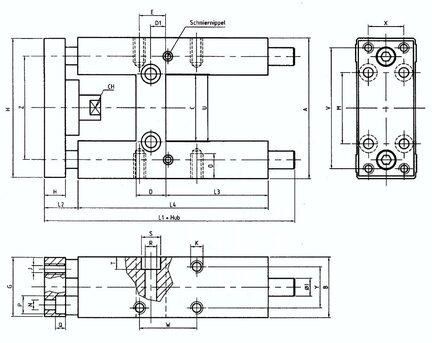

Parametry techniczne - Prowadnik do siłownika D12/D16 ISO6432, skok 500mm
X
18 mm
N
4,5 mm
P
8 mm
I
10 mm
J
M 4
O
6 mm
Q
4,5 mm
U
24 mm
W
18 mm
M
32 mm
Y
22 mm
Z
49,5 mm
V
58 mm
L3
46 mm
L4
68 mm
CH
8 mm
Średnica do tłoków R
12 i 16 mm
Wersja
H z prowadnicą ślizgową
Gwint
29 mm
MA / MB
6 / 5 NM
D1
6 mm
Średnica zewnętrzna D
12 mm
A
69 mm
F
66 mm
E
8 mm
C
30 mm
B
30 mm
Skok
500 mm
H
10 mm
L1
123,5 mm
T
5,5 mm
L2
29 mm
S
9 mm
K
M 4
Gwint R
5,5 mm
Nr kat.
LE16/500HG
