Przewody spiralne serii PUN - Festo

Przewody spiralne serii PUN Festo – elastyczne przewody pneumatyczne poliuretanowe

Przewody spiralne serii PUN Festo to elastyczne przewody pneumatyczne wykonane z poliuretanu, przeznaczone do przesyłania sprężonego powietrza i pracy w układach podciśnieniowych. Dzięki spiralnemu ukształtowaniu przewód może być rozciągany podczas pracy, a po zmniejszeniu obciążenia wraca w kierunku swojej pierwotnej, zwartej formy.

Przewody te sprawdzają się szczególnie w instalacjach, w których punkt poboru sprężonego powietrza znajduje się w pewnej odległości od narzędzia lub ruchomego elementu maszyny. Spiralna konstrukcja pozwala uzyskać odpowiedni zasięg roboczy bez konieczności pozostawiania długiego, luźno zwisającego odcinka przewodu.

Rodzina obejmuje pojedyncze przewody spiralne PUN-S oraz wersje podwójne PUN-S-DUO, umożliwiające prowadzenie dwóch niezależnych obwodów pneumatycznych w jednej spiralnej konstrukcji.

Najważniejsze właściwości przewodów spiralnych PUN

• Materiał: poliuretan TPE-U (PU).
• Dostępne również w wersji podwójnej DUO.
• Media robocze: sprężone powietrze, podciśnienie.
• Temperatura otoczenia od -35°C do +60°C.
• Ciśnienie robocze zależne od temperatury: od -0,95 do maksymalnie 10 bar.
• Elastyczna konstrukcja spiralna ułatwiająca pracę z ruchomymi odbiornikami sprężonego powietrza.
• Możliwość wyboru różnych średnic i długości roboczych.
• Wersje pojedyncze w kolorze niebieskim lub czarnym oraz wersje DUO w kombinacji niebiesko-czarnej.
• Możliwość współpracy z odpowiednio dobranymi złączkami pneumatycznymi.

Poliuretan TPE-U – materiał przewodów spiralnych

Przewody PUN-S i PUN-S-DUO wykonane są z poliuretanu termoplastycznego TPE-U (PU). Materiał ten łączy elastyczność z odpornością na typowe obciążenia mechaniczne występujące podczas użytkowania przewodów pneumatycznych.

Właściwości poliuretanu umożliwiają formowanie przewodów w spiralę, która może wielokrotnie zmieniać długość podczas pracy. Jest to przydatne przy zasilaniu narzędzi pneumatycznych i innych odbiorników, których położenie zmienia się względem punktu przyłączenia.

Dla przewodów tej serii podawana jest twardość materiału 52 ±3 Shore D. Przy doborze należy jednak uwzględnić nie tylko materiał, ale również średnicę przewodu, jego długość i sposób użytkowania.

Jak działa przewód pneumatyczny spiralny?

Przewód spiralny składa się z odcinka przewodu uformowanego w regularne zwoje. Podczas odsuwania odbiornika od punktu zasilania spirala stopniowo się wydłuża. Po zakończeniu pracy sprężystość konstrukcji pomaga ograniczyć długość zajmowaną przez przewód.

W porównaniu z prostym przewodem o podobnym zasięgu roboczym rozwiązanie spiralne ułatwia organizację stanowiska. Ogranicza ilość przewodu pozostającego na podłodze lub zwisającego pomiędzy elementami wyposażenia.

Nie oznacza to jednak, że spiralę można rozciągać bez ograniczeń. Każdy wariant ma określoną długość roboczą, a nadmierne rozciąganie może prowadzić do trwałego odkształcenia zwojów i przeciążenia końcówek.

PUN-S – pojedyncze przewody spiralne

Przewody PUN-S są przeznaczone do prowadzenia jednego obwodu pneumatycznego. Sprawdzają się przy zasilaniu narzędzi, pistoletów pneumatycznych oraz innych odbiorników sprężonego powietrza wymagających swobody przemieszczania.

Wersje pojedyncze dostępne są w kolorze niebieskim i czarnym. Różne średnice oraz długości robocze pozwalają dobrać przewód do zapotrzebowania na powietrze i wymaganego zasięgu.

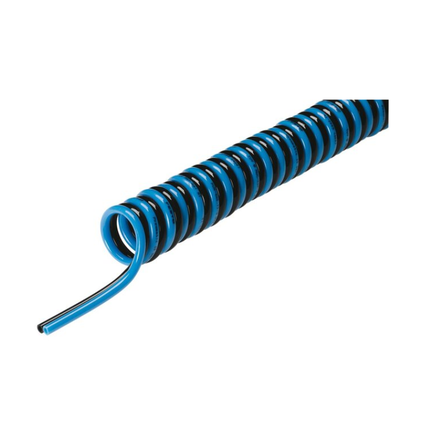

PUN-S-DUO – podwójne przewody spiralne

Przewody PUN-S-DUO składają się z dwóch przewodów pneumatycznych uformowanych w podwójną spiralę. Każdy z nich stanowi oddzielny kanał przepływowy, dzięki czemu możliwe jest prowadzenie dwóch niezależnych połączeń pneumatycznych.

Wersje DUO występują w kombinacji kolorów niebieskiego i czarnego, co ułatwia rozróżnienie obu obwodów podczas montażu i serwisowania.

Takie rozwiązanie może być stosowane m.in. do podłączania urządzeń wymagających dwóch przewodów zasilających lub sterujących. Zamiast prowadzić dwie oddzielne spirale, można wykorzystać jedną podwójną konstrukcję.

Wersja DUO nie oznacza jednak podwojenia przepływu w jednym kanale. Są to dwa oddzielne przewody, które należy podłączyć zgodnie z wymaganiami układu.

Dostępne średnice przewodów PUN-S i PUN-S-DUO

Przewody spiralne PUN oferowane są w kilku średnicach zewnętrznych, co umożliwia dopasowanie ich do różnych odbiorników sprężonego powietrza.

Przykładowe wymiary:

• PUN-4X0,75-S – średnica zewnętrzna 4 mm, nominalna średnica wewnętrzna około 2,5 mm.
• PUN-6X1-S – średnica zewnętrzna 6 mm, średnica wewnętrzna 4 mm.
• PUN-8X1,25-S – średnica zewnętrzna 8 mm, nominalna średnica wewnętrzna około 5,5 mm.
• PUN-10X1,5-S – średnica zewnętrzna 10 mm, średnica wewnętrzna 7 mm.
• PUN-12X2-S – średnica zewnętrzna 12 mm, średnica wewnętrzna 8 mm.

W oznaczeniu przewodu pierwsza liczba określa średnicę zewnętrzną, natomiast druga grubość ścianki. Rzeczywiste wartości wymiarowe i tolerancje należy sprawdzić w danych konkretnego wariantu.

Jak dobrać średnicę przewodu spiralnego?

Średnicę należy dopasować do zapotrzebowania odbiornika na sprężone powietrze, długości przewodu oraz dopuszczalnych strat ciśnienia.

Przewód o małej średnicy wewnętrznej może ograniczać przepływ, szczególnie podczas zasilania urządzeń o dużym chwilowym zużyciu powietrza. Dotyczy to m.in. niektórych narzędzi pneumatycznych i odbiorników wymagających szybkiego napełniania.

Przy doborze warto uwzględnić:

• zużycie sprężonego powietrza przez odbiornik,
• wymagane ciśnienie na wejściu urządzenia,
• długość roboczą przewodu,
• średnicę wewnętrzną i opory przepływu,
• przepustowość złączek i szybkozłączy,
• częstotliwość rozciągania spirali.

Długość robocza a długość po zwinięciu

Przy wyborze przewodu spiralnego należy rozróżnić długość roboczą od długości bloku, czyli długości spirali po zwinięciu.

Długość robocza określa zasięg przewidziany dla danego wariantu. Długość bloku informuje natomiast, ile miejsca zajmuje zwinięta spirala wzdłuż swojej osi.

Przykładowo przewód PUN-10X1,5-S-1-BL o numerze katalogowym 197596 ma:

• długość roboczą 1 m,
• długość bloku 0,305 m,
• średnicę zewnętrzną 10 mm,
• średnicę wewnętrzną 7 mm,
• średnicę uzwojenia 80 mm,
• 9,5 zwoju.

Podane wartości odnoszą się do wskazanego wariantu. Inne długości i średnice mają odmienną liczbę zwojów oraz długość po zwinięciu.

Dostępne długości robocze przewodów spiralnych

W zależności od średnicy przewody PUN-S i PUN-S-DUO dostępne są w różnych długościach roboczych.

Wśród oferowanych wykonań znajdują się m.in.:

• 0,5 m – krótkie spirale do stanowisk o niewielkim zakresie ruchu,
• 1 m – do krótkich połączeń z ruchomymi odbiornikami,
• 1,5 m – dostępne dla wybranych średnic,
• 2 m – do stanowisk wymagających większego zasięgu,
• 6 m – do zastosowań, w których potrzebna jest większa odległość pomiędzy punktem zasilania a odbiornikiem.

Nie każda długość występuje dla każdej średnicy. Dostępność należy sprawdzić dla konkretnego oznaczenia produktu.

Średnica uzwojenia i liczba zwojów

Oprócz średnicy przewodu i długości roboczej istotna jest również średnica spirali. Parametr ten wpływa na ilość miejsca potrzebnego do ułożenia przewodu oraz na jego zachowanie podczas rozciągania.

Przykładowe średnice uzwojenia dla poszczególnych rozmiarów wynoszą:

• 25 mm dla przewodu o średnicy zewnętrznej 4 mm,
• 46 mm dla średnicy 6 mm,
• 60 mm dla średnicy 8 mm,
• 80 mm dla średnicy 10 mm,
• 95 mm dla średnicy 12 mm.

Liczba zwojów zależy od wybranej długości roboczej. Dłuższe przewody spiralne mają zwykle większą liczbę zwojów i wymagają odpowiednio więcej miejsca po zwinięciu.

Ciśnienie robocze przewodów spiralnych PUN

Przewody PUN-S i PUN-S-DUO są przeznaczone do pracy w zakresie ciśnienia zależnym od temperatury od -0,95 do maksymalnie 10 bar.

Wartość ujemna oznacza możliwość stosowania w instalacjach podciśnieniowych. Maksymalne nadciśnienie 10 bar nie jest jednak wartością stałą w całym zakresie temperatur.

Wraz ze wzrostem temperatury dopuszczalne ciśnienie robocze może się zmniejszać. Dlatego przy doborze przewodu należy sprawdzić charakterystykę ciśnienia w funkcji temperatury i nie przyjmować automatycznie 10 bar przy maksymalnej temperaturze otoczenia.

Ciśnienie robocze kompletnego połączenia nie może przekraczać dopuszczalnych parametrów jego najsłabszego elementu, w tym złączek i szybkozłączy.

Temperatura pracy od -35°C do +60°C

Zakres temperatury otoczenia dla przewodów spiralnych PUN wynosi od -35°C do +60°C.

W niskich temperaturach należy uwzględnić zmiany elastyczności materiału, natomiast przy temperaturach podwyższonych szczególne znaczenie ma ograniczenie dopuszczalnego ciśnienia.

Przewody nie powinny być prowadzone w bezpośrednim kontakcie z gorącymi powierzchniami, ostrymi krawędziami ani elementami mogącymi powodować ich mechaniczne uszkodzenie.

Sprężone powietrze i podciśnienie – media robocze

Przewody spiralne PUN przeznaczone są do przesyłania sprężonego powietrza zgodnego z ISO 8573-1:2010 [7:-:-] oraz do pracy w układach podciśnieniowych w określonym zakresie ciśnienia.

Sprawdzają się w instalacjach pneumatycznych zasilających narzędzia, elementy automatyki oraz inne urządzenia wykorzystujące sprężone powietrze.

Nie należy automatycznie zakładać przydatności tych przewodów do transportu paliw, rozpuszczalników, agresywnych substancji chemicznych lub innych mediów procesowych. Takie zastosowania wymagają odrębnej weryfikacji odporności materiałowej.

Kolory przewodów spiralnych PUN

Przewody pojedyncze PUN-S dostępne są w kolorach:

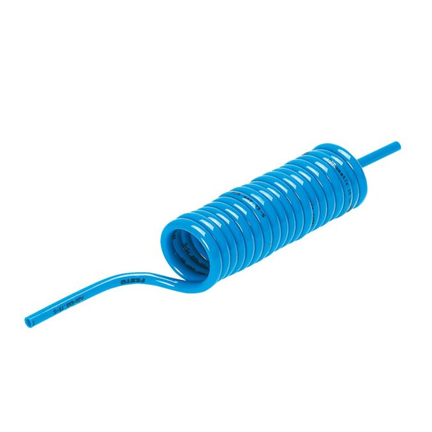

• niebieskim – BL,

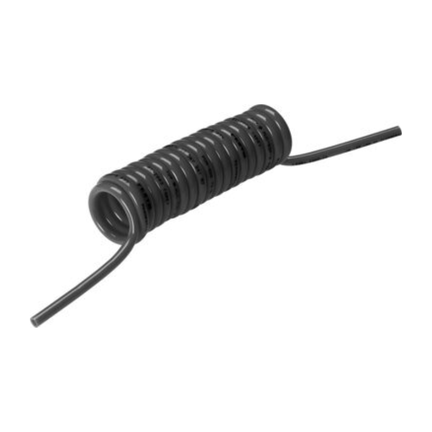

• czarnym – SW.

Wersje podwójne PUN-S-DUO występują w wykonaniu niebiesko-czarnym – BS.

Różne kolory pomagają identyfikować obwody pneumatyczne, co jest szczególnie przydatne przy instalowaniu wersji DUO. Kolor nie powinien być jednak traktowany jako oznaczenie dopuszczalnego ciśnienia lub rodzaju medium.

Jak odczytywać oznaczenia PUN-S?

Oznaczenie przewodu zawiera informacje o jego wymiarach, konstrukcji, długości i kolorze.

Przykładowo PUN-10X1,5-S-1-BL oznacza:

• PUN – rodzinę przewodów poliuretanowych,
• 10X1,5 – średnicę zewnętrzną 10 mm i grubość ścianki 1,5 mm,
• S – wykonanie spiralne,
• 1 – długość roboczą 1 m,
• BL – kolor niebieski.

W oznaczeniu PUN-10X1,5-S-1-DUO-BS dodatkowy człon DUO informuje o podwójnej konstrukcji, a BS oznacza kombinację niebiesko-czarną.

Dobór złączek do przewodów spiralnych PUN

Przewody PUN mogą współpracować z odpowiednio dobranymi złączkami wtykowymi. Dla mniejszych średnic dostępne są również określone możliwości połączenia za pomocą króćców i złączek z nakrętką kołpakową.

Przy doborze należy sprawdzić średnicę zewnętrzną przewodu oraz wymagania konkretnego systemu złączek. Nie każda konstrukcja połączenia jest odpowiednia dla wszystkich średnic.

Dla przewodów o średnicy zewnętrznej 10 i 12 mm przewidziane są połączenia z odpowiednimi złączkami wtykowymi. W przypadku innych rozmiarów należy sprawdzić dostępne i dopuszczone sposoby przyłączenia.

Montaż przewodów spiralnych PUN

Przed montażem należy dobrać odpowiednią długość roboczą i upewnić się, że spirala będzie mogła swobodnie pracować w przewidzianym zakresie ruchu.

Podczas instalacji warto przestrzegać następujących zasad:

• dobierać średnicę przewodu do wymaganego przepływu sprężonego powietrza,
• stosować złączki zgodne z wymiarami i materiałem przewodu,
• przygotowywać końcówki przewodu zgodnie z wymaganiami zastosowanego połączenia,
• unikać skręcania spirali wokół jej osi,
• nie rozciągać przewodu poza długość przewidzianą do pracy,
• chronić przewód przed ostrymi krawędziami i gorącymi powierzchniami,
• unikać nadmiernego obciążania połączeń przez naciąg spirali,
• po montażu sprawdzić szczelność układu.

Przy pracy z ruchomym odbiornikiem warto zadbać o takie prowadzenie przewodu, aby siły powstające podczas rozciągania nie były przenoszone bezpośrednio na delikatne króćce urządzenia.

Jak dobrać długość przewodu spiralnego do stanowiska?

Podstawą jest określenie odległości pomiędzy punktem przyłączenia a najbardziej oddalonym położeniem odbiornika.

Przewód powinien zapewniać wymagany zasięg bez konieczności maksymalnego rozciągania spirali podczas każdej operacji. Należy również uwzględnić miejsce zajmowane przez spiralę po zwinięciu oraz przestrzeń potrzebną do jej swobodnego przemieszczania.

W przypadku stanowisk o dużej częstotliwości ruchu warto zwrócić uwagę na sposób prowadzenia przewodu i możliwość ograniczenia obciążeń działających na jego końcówki.

Przewody spiralne PUN a zwykłe przewody poliuretanowe

Podstawowa różnica dotyczy konstrukcji i sposobu użytkowania.

Prosty przewód poliuretanowy jest odpowiedni do wykonywania tras pneumatycznych o ustalonym przebiegu oraz połączeń, w których nie jest potrzebny efekt zwijania.

Przewód spiralny PUN lepiej sprawdza się tam, gdzie odbiornik jest przemieszczany, a przewód powinien zajmować mniej miejsca po zakończeniu pracy.

Nie oznacza to, że spirala jest zawsze lepszym rozwiązaniem. W instalacjach stałych prosty przewód może być łatwiejszy do prowadzenia, natomiast w aplikacjach ruchomych należy uwzględnić charakter ruchu i sposób mocowania.

Zastosowanie przewodów spiralnych PUN Festo

Przewody spiralne PUN-S i PUN-S-DUO znajdują zastosowanie w:

• zasilaniu ręcznych narzędzi pneumatycznych,
• stanowiskach montażowych i produkcyjnych,
• instalacjach sprężonego powietrza w warsztatach,
• systemach automatyki pneumatycznej,
• połączeniach z ruchomymi odbiornikami sprężonego powietrza,
• układach podciśnieniowych,
• urządzeniach wymagających dwóch niezależnych przewodów pneumatycznych w wersji DUO.

Przy każdym zastosowaniu należy sprawdzić zgodność parametrów przewodu z wymaganiami odbiornika oraz warunkami pracy.

Jak dobrać przewód spiralny PUN Festo?

Przed wyborem konkretnego wariantu warto określić:

• wersję pojedynczą PUN-S lub podwójną PUN-S-DUO,
• średnicę zewnętrzną i wewnętrzną przewodu,
• wymagany przepływ sprężonego powietrza,
• ciśnienie i temperaturę pracy,
• długość roboczą spirali,
• długość po zwinięciu,
• średnicę uzwojenia,
• dostępną przestrzeń montażową,
• rodzaj złączek i sposób przyłączenia,
• wymagany kolor przewodu,
• częstotliwość i zakres ruchu odbiornika.

Dobór warto rozpocząć od określenia zapotrzebowania na sprężone powietrze i wymaganego zasięgu. Następnie należy sprawdzić średnicę, długość roboczą, parametry ciśnieniowe oraz sposób podłączenia przewodu.

Przewody spiralne PUN Festo – wygodne zasilanie ruchomych odbiorników pneumatycznych

Przewody spiralne serii PUN Festo stanowią praktyczne rozwiązanie do instalacji sprężonego powietrza, w których potrzebny jest elastyczny przewód o zmiennej długości roboczej. Poliuretanowa konstrukcja spiralna umożliwia rozciąganie przewodu podczas użytkowania i ogranicza ilość miejsca zajmowanego po zakończeniu pracy.

W ofercie znajdują się pojedyncze przewody PUN-S oraz podwójne PUN-S-DUO, dostępne w różnych średnicach, długościach i kolorach. Zakres temperatury otoczenia wynosi od -35°C do +60°C, a ciśnienie robocze zależne od temperatury obejmuje wartości od -0,95 do maksymalnie 10 bar.

Przy wyborze najważniejsze są wymagany przepływ, długość robocza, przestrzeń montażowa i sposób podłączenia. Odpowiednio dobrany przewód spiralny ułatwia pracę z narzędziami i innymi ruchomymi odbiornikami sprężonego powietrza oraz pomaga utrzymać porządek na stanowisku.
