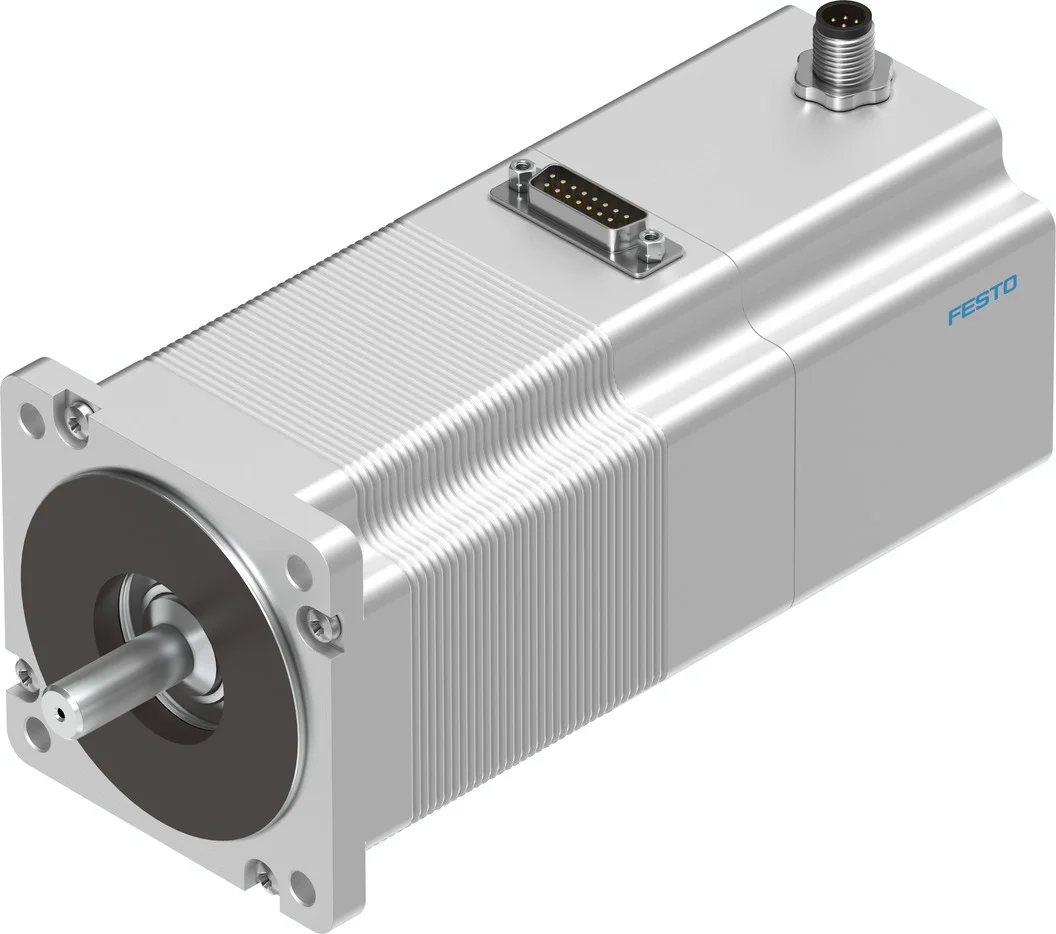

Silnik skokowy EMMS-ST-87-M-SEB-G2 (1370489) serii EMMS - Festo
SKU: OT-FESTO034692
MPN: EMMS-ST-87-M-SEB-G2
Producent:
Festo
Cena netto/szt.
4 641,96 zł
5 709,61 zł
brutto/szt.
Opis produktu - Silnik skokowy EMMS-ST-87-M-SEB-G2 (1370489) serii EMMS - Festo
Do prostych zadań pozycjonowania o ograniczonych wymaganiach: seria wydajnych silników skokowych w hybrydowej technologii dwufazowej.
- Małe skoki i duże momenty napędowe dzięki 2-fazowej technologii hybrydowej
- Zoptymalizowana technika podłączeniowa
- Cztery wielkości z kołnierzem o wymiarach 28, 42, 57 i 87
- 28 typów dostępnych w magazynie
- Z enkoderem inkrementalnym do pracy w pętli zamkniętej
- Stopień ochrony IP40 (wałek silnika), IP54 (wielkość 42, 27, 87: obudowa silnika i przyłącze wtykowe), IP65 (wielkość28: obudowa silnika i przyłącze wtykowe)
- Opcjonalnie z hamulcem
Dane techniczne
| Temperatura otoczenia | -10 degC |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 0 - 85% |
| Spełnia normę | IEC 60034 |
| Klasa izolacji | B |
| Klasa termiczna wg EN 60034-1 | B |
| Klasa ratingowa zgodnie z EN 60034-1 | S1 |
| Stopień ochrony | IP54 |
| Przyłącza elektryczne | Wtyczka |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znamionowe napięcie robocze DC | 48 V |
| Moment trzymający silnika | 5.9 Nm |
| Maks. prędkość obrotowa | 550 1/min |
| Kąt skoku pełnego kroku | 1.8 deg |
| Tolerancja kąta kroku | +-5% |
| Prąd znamionowy, silnik | 9.5 A |
| Stała napięcia, faza | 68.6 mVmin |
| Rezystancja uzwojenia faza | 0.23 Ohm |
| Indukcyjność uzwojenia faza na każdą pojedynczą fazę (nieskojarzona) | 2.6 mH |
| Masowy moment bezwładności wirnika | 1.9 kgcm² |
| Całkowity wyjściowy moment bezwładności | 1.97 kgcm² |
| Waga produktu | 3600 g |
| Dopuszczalne osiowe obciążenie wałka | 65 N |
| Dopuszczalne promieniowe obciążenie wałka | 200 N |
| Czujnik położenia wirnika | Enkoder przyrostowy |
| Czujnik położenia wirnika, interfejs | RS422 TTL kanały A-B + impuls zerowy |
| Zasada pomiaru czujnika położenia wirnika | optyczny |
| Moment trzymający hamulca | 2 Nm |
| Napięcie robocze DC, hamulec | 24 V |
| Pobór mocy hamulca | 11 W |
| Masowy moment bezwładności, hamulec | 0.07 kgcm² |
Parametry techniczne - Silnik skokowy EMMS-ST-87-M-SEB-G2 (1370489) serii EMMS - Festo
Moment trzymania hamulca
2 Nm
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
System przyłączy elektrycznych
Wtyczka
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
Klasa temperaturowa zgodnie z EN 60034-1
B
Klasa pomiarowa wg EN 60034-1
S1
Całkowity moment bezwładności członu napędzanego
1.97 kgcm2
Dopuszczalne obciążenie osiowe wałka
65 N
Dopuszczalne obciążenie promieniowe wałka
200 N
Prąd znamionowy silnika
9.5 A
Napięcie robocze DC hamulca
24 V
Pobór mocy przez hamulec
11 W
Masowy moment bezwładności hamulca
0.07 kgcm2
Moment trzymania silnika
5.9 Nm
Napięcie stałe, faza
68.6 mVmin
Oporność uzwojenia fazy
0.23 Ohm
Indukcyjność uzwojenia fazy
2.6 mH
Masowy moment bezwładności wirnika
1.9 kgcm2
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Stopień ochrony
IP54
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Klasa izolacji
B
Czujnik położenia wirnika
Enkoder przyrostowy
Tolerancja kąta kroku
±5 %
Kąt kroku przy pełnym kroku
1.8 deg
Zgodność z normą
IEC 60034
Temperatura otoczenia
-10 °C do 50 °C
Zgodność z PWIS
VDMA24364-B2-L
Waga produktu
3 600 g
Maks. liczba obrotów
550 1/min
Temperatura przechowywania
-20 ... 70 °C
Względna wilgotność powietrza
0 - 85 %
Interfejs czujnika położenia wirnika
RS422 TTL AB-channel + zero index
Zasada pomiaru czujnika położenia wirnika
Optyczny
Nominalne napięcie robocze DC
48 V
Nr kat.
OT-FESTO034692
Pliki do pobrania - Silnik skokowy EMMS-ST-87-M-SEB-G2 (1370489) serii EMMS - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
