Siłownik ISO15552 D80x400, jednostronne tłoczysko, Atex - Airtec

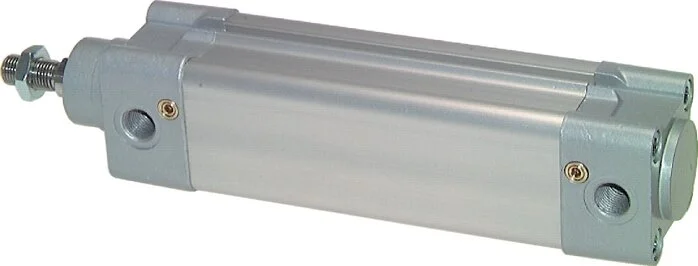

Siłowniki pneumatyczne ISO 15552 D32-D125 – seria XL/XLK Airtec

Siłowniki pneumatyczne standardowe serii XL/XLK firmy Airtec to siłowniki dwustronnego działania zgodne z normą ISO 15552, przeznaczone do realizacji ruchu liniowego w maszynach, urządzeniach i układach automatyki przemysłowej. Seria obejmuje średnice tłoka od D32 do D125 oraz szeroki wybór długości skoku i konfiguracji, dzięki czemu konkretny wariant można dopasować do wymagań aplikacji.

Siłowniki XL/XLK są dostępne w wielu wykonaniach różniących się między innymi średnicą tłoka, długością skoku, rodzajem tłoczyska, amortyzacją oraz wyposażeniem dodatkowym. W zależności od potrzeb można również wybrać warianty przeznaczone do pracy w podwyższonej lub obniżonej temperaturze, wykonania niskotarciowe oraz wersje wyposażone w metalowy zgarniacz tłoczyska.

Siłownik pneumatyczny zgodny z ISO 15552

Seria XL została zaprojektowana zgodnie z ISO 15552, czyli normą określającą wymiary i parametry montażowe cylindrów pneumatycznych o profilu aluminiowym. Standaryzowana konstrukcja ułatwia projektowanie maszyn oraz dobór elementów mocujących i wyposażenia dodatkowego.

Zastosowanie siłownika zgodnego z ISO 15552 pozwala również łatwiej uwzględnić go w istniejącej konstrukcji pneumatycznej, w której wykorzystywane są siłowniki o tym samym standardzie wymiarowym.

Dwustronne działanie

Siłowniki XL/XLK są przeznaczone do pracy dwustronnego działania. Sprężone powietrze jest doprowadzane naprzemiennie do obu komór siłownika, co umożliwia sterowanie ruchem tłoczyska podczas wysuwania oraz wsuwania.

Takie rozwiązanie pozwala realizować ruch liniowy w obu kierunkach bez wykorzystania sprężyny powrotnej. W zależności od konstrukcji maszyny siłowniki mogą być stosowane do przesuwania, dociskania, pozycjonowania, przemieszczania, podawania lub blokowania elementów.

Średnice tłoka D32-D125

Seria XL obejmuje siedem podstawowych średnic tłoka: D32, D40, D50, D63, D80, D100 oraz D125. Dobór średnicy ma bezpośredni wpływ na powierzchnię czynną tłoka i uzyskiwaną siłę pneumatyczną przy określonym ciśnieniu zasilania. :contentReference[oaicite:2]{index=2}

Dla przykładu, przy ciśnieniu 6 bar producent podaje dla serii XL siłę wysuwu od 434 N dla średnicy D32 do 6623 N dla średnicy D125. Są to wartości charakterystyczne dla poszczególnych średnic i służą jako punkt odniesienia przy doborze odpowiedniego wariantu. :contentReference[oaicite:3]{index=3}

Przy wyborze średnicy należy uwzględnić wymaganą siłę, kierunek działania obciążenia, ciśnienie robocze oraz sposób prowadzenia napędzanego elementu. W przypadku występowania dużych sił bocznych lub momentów należy zastosować odpowiednie prowadzenie zewnętrzne.

Długi zakres skoków

Siłowniki serii XL są dostępne z różnymi długościami skoku. Maksymalny skok dla serii wynosi 2800 mm, przy czym rzeczywisty zakres dostępnych długości zależy od średnicy tłoka i wybranej konfiguracji. :contentReference[oaicite:4]{index=4}

Długość skoku należy dobrać do rzeczywistej drogi ruchu elementu napędzanego. Przy długich skokach należy dodatkowo uwzględnić wyboczenie tłoczyska, sposób prowadzenia obciążenia oraz siły działające na tłoczysko.

Producent zwraca uwagę na konieczność sprawdzenia obciążenia wyboczeniowego przy stosowaniu dłuższych skoków. Właściwy dobór powinien więc uwzględniać nie tylko wymaganą długość ruchu, ale również sposób zabudowy i obciążenie siłownika.

Amortyzacja końca skoku

Siłowniki XL/XLK mogą być wyposażone w amortyzację w położeniach końcowych. Jej zadaniem jest ograniczenie energii ruchu tłoka przed osiągnięciem końca skoku, co pozwala zmniejszyć uderzenia występujące podczas pracy siłownika.

Rodzaj i sposób wykonania amortyzacji należy traktować jako parametr konkretnej konfiguracji. Przy wyborze wariantu warto uwzględnić prędkość tłoka, masę przemieszczanego elementu, częstotliwość cykli oraz energię ruchu.

Magnetyczny tłok i czujniki położenia

Wykonania serii XL mogą być wyposażone w magnetyczny tłok umożliwiający zastosowanie czujników położenia. Czujniki mogą być wykorzystywane do wykrywania położenia tłoka i przekazywania informacji do układu sterowania maszyny.

W zależności od konstrukcji wariantu czujniki mogą być montowane w przewidzianych do tego miejscach na profilu siłownika. Pozwala to kontrolować wykonanie ruchu oraz powiązać położenie tłoka z kolejnymi etapami automatycznego cyklu.

Profil aluminiowy i konstrukcja siłownika

Seria XL wykorzystuje profil aluminiowy jako korpus siłownika. Konstrukcja profilowa jest charakterystyczna dla siłowników zgodnych z ISO 15552 i pozwala na integrację elementów dodatkowych, w tym czujników położenia.

W zależności od wariantu stosowane są różne wykonania tłoczyska oraz elementów uszczelniających. Przykładowo, dostępne w ofercie Air-Com wykonanie XL32/125-EK posiada tłoczysko ze stali nierdzewnej. W przypadku produktu konfigurowalnego rodzaj materiału należy każdorazowo sprawdzić dla wybranego wariantu. :contentReference[oaicite:5]{index=5}

Warianty specjalne serii XL

Jedną z zalet serii XL jest możliwość wyboru wykonania odpowiedniego do warunków pracy. Producent oferuje między innymi warianty przeznaczone do pracy w niskich i wysokich temperaturach, wykonania o zmniejszonym tarciu oraz wersje wyposażone w metalowy zgarniacz tłoczyska. :contentReference[oaicite:6]{index=6}

Wariant niskotemperaturowy jest przeznaczony do pracy w zakresie do -40°C, natomiast wykonanie wysokotemperaturowe może pracować w temperaturze do +150°C. Standardowa seria XL ma zakres temperatury podawany przez producenta jako -20°C do +80°C. :contentReference[oaicite:7]{index=7}

Dobór wykonania specjalnego powinien wynikać z rzeczywistych warunków pracy. Nie należy traktować parametrów wersji niskotemperaturowej lub wysokotemperaturowej jako parametrów standardowego wariantu XL.

Wersje XL i XLK

W ramach dostępnej oferty występują warianty oznaczone jako XL oraz XLK. Przy wyborze konkretnego produktu należy kierować się pełnym oznaczeniem konfiguracji oraz parametrami wybranego wariantu, ponieważ poszczególne wykonania mogą różnić się wyposażeniem i parametrami technicznymi.

Strona produktu Air-Com umożliwia wybór spośród wielu konfiguracji serii. Obecnie dostępnych jest 257 wariantów, różniących się między innymi średnicą tłoka, skokiem oraz wykonaniem. :contentReference[oaicite:8]{index=8}

Parametry techniczne serii XL

• Producent: Airtec
• Seria: XL/XLK
• Typ: siłownik pneumatyczny standardowy
• Norma: ISO 15552
• Działanie: dwustronne
• Średnice tłoka: D32-D125
• Dostępne średnice: D32, D40, D50, D63, D80, D100, D125
• Maksymalny skok: 2800 mm
• Standardowy zakres temperatury serii XL: -20°C do +80°C
• Wersja niskotemperaturowa: do -40°C
• Wersja wysokotemperaturowa: do +150°C
• Wersja niskotarciowa: dostępna
• Wersja z metalowym zgarniaczem: dostępna
• Wersje ATEX: dostępne opcjonalnie
• Wykrywanie położenia: możliwość zastosowania czujników, zależnie od wariantu

Podane wartości dotyczą informacji dla serii i dostępnych wykonań. Parametry takie jak dokładne ciśnienie robocze, rodzaj amortyzacji, rodzaj tłoczyska czy zakres temperatury należy sprawdzić dla konkretnego wariantu wybieranego w konfiguratorze.

Zastosowanie siłowników pneumatycznych XL/XLK

Siłowniki pneumatyczne Airtec XL/XLK mogą być stosowane jako elementy wykonawcze w maszynach produkcyjnych, urządzeniach montażowych, układach transportowych oraz innych instalacjach automatyki przemysłowej wykorzystujących napędy pneumatyczne.

Dwustronne działanie pozwala realizować ruch w obu kierunkach, a szeroki zakres średnic i długości skoku umożliwia dopasowanie siłownika do wymaganej siły oraz drogi ruchu. W zależności od konstrukcji mechanizmu mogą być wykorzystywane do przesuwania, dociskania, pozycjonowania, podawania, blokowania i przemieszczania elementów.

Warianty specjalne mogą być dobierane do aplikacji wymagających pracy w obniżonej lub podwyższonej temperaturze, ograniczenia tarcia albo zastosowania metalowego zgarniacza tłoczyska.

Jak dobrać odpowiedni siłownik XL/XLK?

Dobór siłownika pneumatycznego należy rozpocząć od określenia wymaganej siły oraz długości skoku. Na tej podstawie należy dobrać średnicę tłoka i odpowiednią długość skoku. Przy obliczaniu wymaganej siły należy uwzględnić rzeczywiste ciśnienie zasilania, kierunek ruchu oraz sprawność układu.

Następnie należy określić sposób montażu oraz wymagania dotyczące tłoczyska i amortyzacji. Jeżeli konieczne jest wykrywanie położenia, należy wybrać wariant przystosowany do zastosowania odpowiednich czujników.

W przypadku nietypowych warunków środowiskowych należy zwrócić uwagę na dostępne wykonania specjalne. Do pracy w niskich temperaturach można dobrać odpowiednią wersję niskotemperaturową, natomiast w aplikacjach z podwyższoną temperaturą dostępna jest wersja wysokotemperaturowa. Dla aplikacji, w których istotne jest ograniczenie tarcia, można wybrać wykonanie niskotarciowe.

Przy długich skokach należy dodatkowo sprawdzić obciążenie wyboczeniowe tłoczyska oraz sposób prowadzenia elementu napędzanego. Tłoczysko nie powinno być wykorzystywane jako prowadnica obciążenia, jeżeli konstrukcja aplikacji generuje znaczne siły boczne lub momenty.

Siłowniki pneumatyczne Airtec XL/XLK – konfiguracja

Siłowniki pneumatyczne ISO 15552 serii XL/XLK Airtec to dwustronnego działania napędy dostępne w średnicach D32-D125 i z długością skoku do 2800 mm. Szeroki wybór konfiguracji pozwala dopasować siłownik do wymaganej siły, zakresu ruchu, sposobu montażu oraz warunków pracy.

Możliwość wyboru wykonania standardowego, niskotemperaturowego, wysokotemperaturowego, niskotarciowego lub z metalowym zgarniaczem pozwala dobrać konstrukcję odpowiednią do konkretnego zastosowania. Przed zamówieniem należy sprawdzić pełne oznaczenie wybranego wariantu oraz jego indywidualne parametry techniczne.
