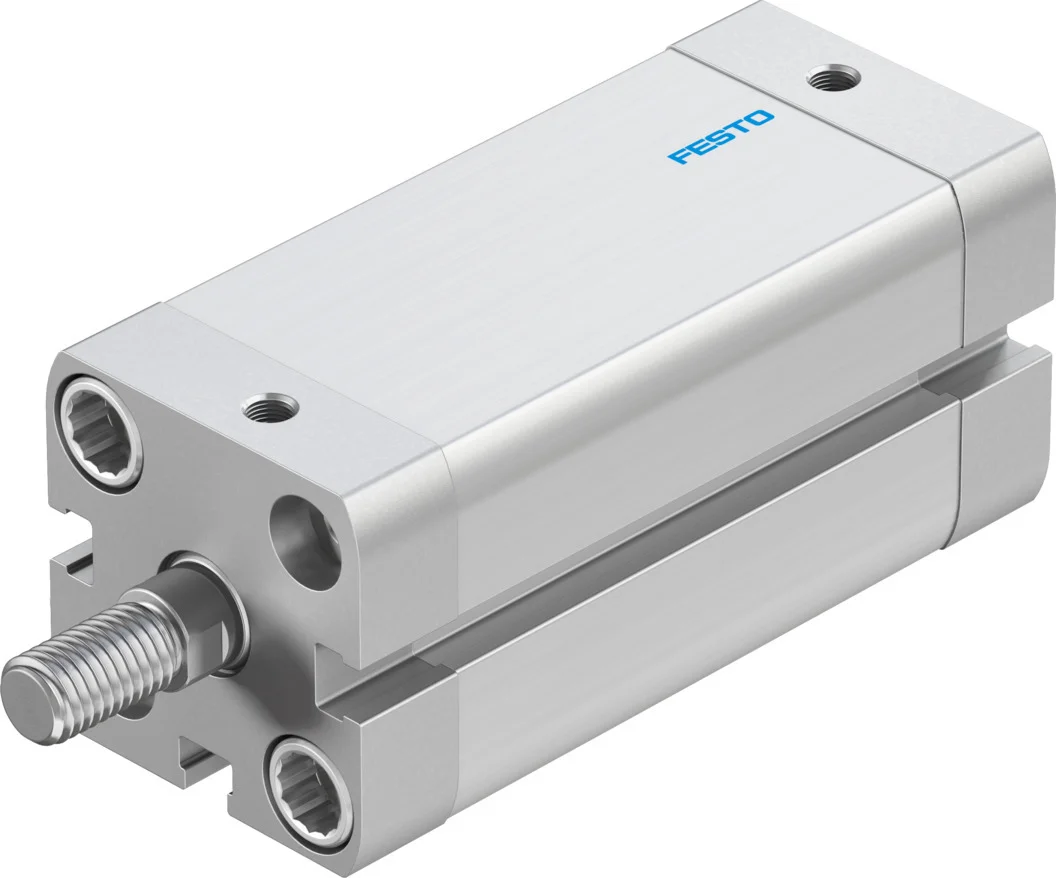

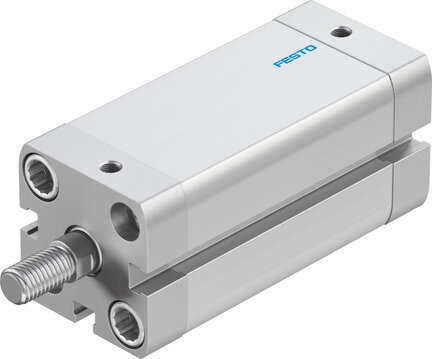

Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-1"-2"-A-P-A (557070) serii ADN - Festo
SKU: OT-FESTO074574
Producent:
Festo
Produkt na zamówienie
Skontaktuj się z nami, aby poznać cenę i termin dostawy.
Skontaktuj się bezpośrednio:
Opis produktu - Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-1"-2"-A-P-A (557070) serii ADN - Festo
Siłownik znormalizowany wg ISO 21287 ze stałą lub samonastawną amortyzacją o wysokiej wariancji.
- Tłoczysko z gwintem wewnętrznym lub zewnętrznym
- Nawet o 50% mniejsza przestrzeń zabudowy niż w przypadku porównywalnych siłowników znormalizowanych wg ISO 15552
- Szeroki wybór wariantów do indywidualnego zastosowania
- Z sygnalizacją położenia tłoka
Dane techniczne
| Skok | 50.8 mm |
| Ø tłoka | 1" |
| Gwint na tłoczysku | 5/16-24 UNF-2A |
| W oparciu o normę | ISO 21287 |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Konstrukcja | Tłok |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Warianty | Jednostronne tłoczysko |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze | 14.5 psi |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 0.29964 J |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 247.001 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 295.002 N |
| Ruchoma masa przy skoku 0 mm | 30.108 g |
| Dodatkowa poruszana masa na 10 mm skoku | 23.077 g |
| Masa podstawowa przy 0 mm skoku | 156.549 g |
| Dodatkowa masa na 10 mm skoku | 6.01 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | 10-32 UNF-2B |
| Materiał śrub kołnierzowych | Stal |
| Materiał pokrywy | Stop aluminium, anodowany |
| Materiał uszczelek dynamicznych | TPE-U(PU) |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał rury siłownika | Stop aluminium, anodowany na gładko |
Parametry techniczne - Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-1"-2"-A-P-A (557070) serii ADN - Festo
Tryb pracy
Dwustronnego działania
Materiał uszczelnień dynamicznych
TPE-U(PU)
W oparciu o normę
ISO 21287
Materiał śruby kołnierzowej
Stal
Konstrukcja
Tłok, Tłoczyskowy, Korpus z profilu
Materiał rury siłownika
Stop aluminium, Anodowany
Materiał tłoczyska
Stal wysokostopowa
Przyłącza pneumatyczne
10-32 UNF-2B
Ciężar dodatkowy na 10 mm skoku
0.212 oz
Ciężar podstawowy dla 0 mm skoku
5.522 oz
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
0.814 oz
Przemieszczana masa własna przy 0 mm skoku
1.062 oz
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
66.319 lbf
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
55.528 lbf
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Ciśnienie robocze MPa
0.1 ... 1 MPa
Warianty
Jednostronne tłoczysko
Pozycja zabudowy
Dowolna
Gwint na tłoczysku
5/16-24 UNF-2A
Maks. energia uderzenia w położeniach końcowych
0.221 ft-lbf
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru:
Zakończenie tłoczyska
Gwint zewnętrzny
Materiał pokrywy
Stop aluminium, Anodowanie
Amortyzacja
P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron
Temperatura otoczenia
-4 ... 176 °F
Ciśnienie robocze
1 ... 10 bar, 14.5 ... 145 psi
Skok
2
Średnica tłoka
1
Nr kat.
OT-FESTO074574
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
