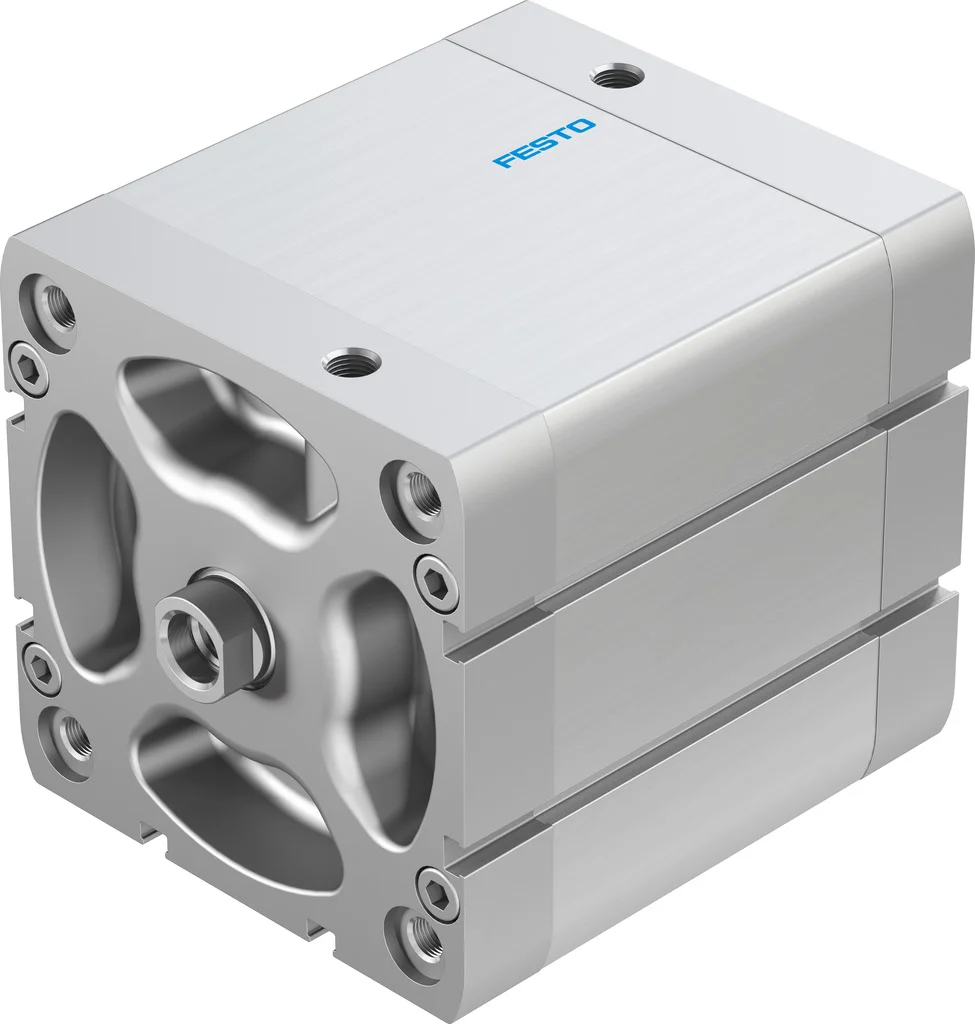

Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-100-60-I-PPS-A (577197) serii ADN - Festo
SKU: OT-FESTO040110
MPN: ADN-100-60-I-PPS-A
Producent:
Festo
Produkt na zamówienie
Skontaktuj się z nami, aby poznać cenę i termin dostawy.
Skontaktuj się bezpośrednio:
Opis produktu - Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-100-60-I-PPS-A (577197) serii ADN - Festo
Siłownik znormalizowany wg ISO 21287 ze stałą lub samonastawną amortyzacją o dużym zróżnicowaniu.
- ISO 21287
- Nawet o 50% mniejsza przestrzeń zabudowy niż w przypadku porównywalnych siłowników znormalizowanych wg ISO 15552
- Długi czas eksploatacji i duża trwałość
- Szeroki wybór wariantów do indywidualnego zastosowania
- Z sygnalizacją położenia tłoka
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
- Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
Dane techniczne
| Skok | 60 mm |
| Ø tłoka | 100 mm |
| Gwint na tłoczysku | M12 |
| Amortyzacja | samonastawna amortyzacja pneumatyczna w położeniu końcowym |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 21287 |
| Zakończenie tłoczyska | Gwint wewnętrzny |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991217 |
| Warianty | Jednostronne tłoczysko |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 2.5 J |
| Długość amortyzacji | 10 mm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 4524 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 4712 N |
| Ruchoma masa własna | 633 g |
| Waga produktu | 2221 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał śrub kołnierzowych | Stal |
| Materiał pokrywy | Aluminiowy odlew ciśnieniowy, powlekany |
| Materiał uszczelnień | TPE-U(PUR) |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał rury siłownika | Stop aluminium, anodowany na gładko |
Parametry techniczne - Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-100-60-I-PPS-A (577197) serii ADN - Festo
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
4 524 N
Pozycja zabudowy
Dowolna
Zgodność z normą
ISO 21287
Warianty
Jednostronne tłoczysko
Ciśnienie robocze MPa
0.1 ... 1 MPa
Tryb pracy
Dwustronnego działania
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Uwaga dotycząca materiałów
Zgodne z RoHS
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
4 712 N
Przemieszczana masa własna przy 0 mm skoku
570 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
25 g
Ciężar podstawowy dla 0 mm skoku
2 154 g
Ciężar dodatkowy na 10 mm skoku
98 g
Przyłącza pneumatyczne
G1/8
Materiał tłoczyska
Stal wysokostopowa
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Gwint na tłoczysku
M12
Rodzaj gwintu
M
Gwint
M12
Maks. energia uderzenia w położeniach końcowych
2.5 J
Długość amortyzacji
10 mm
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru:
Zakończenie tłoczyska
Gwint wewnętrzny
Materiał uszczelnień
TPE-U(PUR)
Materiał pokrywy
Odlew aluminiowy, pokrycie ochronne
Amortyzacja
samonastawna amortyzacja pneumatyczna w położeniu końcowym
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
1 ... 10 bar
Skok
60 mm
Średnica tłoka
100 mm
Nr kat.
OT-FESTO040110
Pliki do pobrania - Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-100-60-I-PPS-A (577197) serii ADN - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
