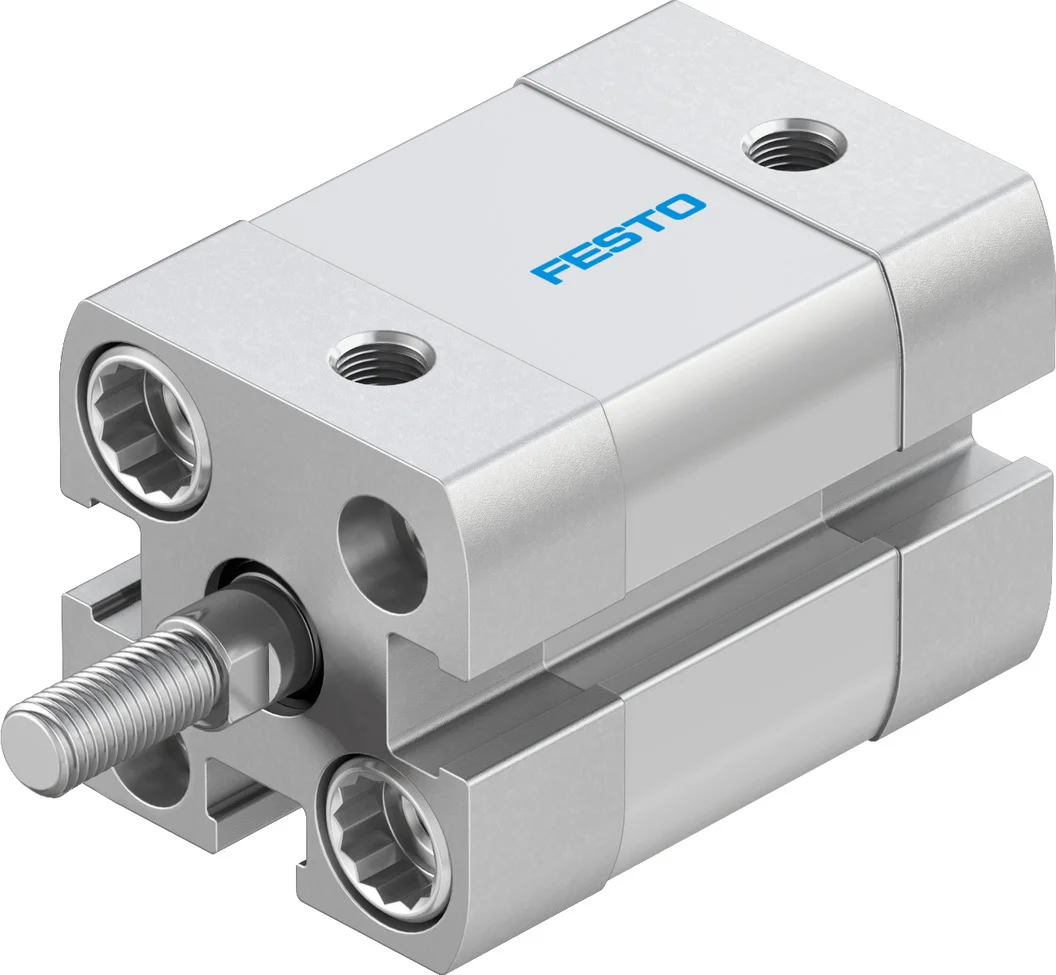

Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-12-5-A-P-A (536204) serii ADN - Festo
SKU: OT-FESTO000031
MPN: ADN-12-5-A-P-A
Producent:
Festo
Produkt na zamówienie
Skontaktuj się z nami, aby poznać cenę i termin dostawy.
Skontaktuj się bezpośrednio:
Opis produktu - Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-12-5-A-P-A (536204) serii ADN - Festo
Siłownik znormalizowany wg ISO 21287 ze stałą lub samonastawną amortyzacją o dużym zróżnicowaniu.
- ISO 21287
- Nawet o 50% mniejsza przestrzeń zabudowy niż w przypadku porównywalnych siłowników znormalizowanych wg ISO 15552
- Długi czas eksploatacji i duża trwałość
- Szeroki wybór wariantów do indywidualnego zastosowania
- Z sygnalizacją położenia tłoka
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
- Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
Dane techniczne
| Skok | 5 mm |
| Ø tłoka | 12 mm |
| Gwint na tłoczysku | M5 |
| W oparciu o normę | ISO 21287 |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991217 |
| Warianty | Jednostronne tłoczysko |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze | 14.5 psi |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 0.07 J |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 51 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 68 N |
| Ruchoma masa własna | 13 g |
| Waga produktu | 70 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał śrub kołnierzowych | Stal |
| Materiał pokrywy | Stop aluminium, anodowany |
| Materiał uszczelnień | TPE-U(PUR) |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał rury siłownika | Stop aluminium, anodowany na gładko |
Parametry techniczne - Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-12-5-A-P-A (536204) serii ADN - Festo
Średnica tłoka
12 mm
Skok
5 mm
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Gwint
M5
Rodzaj gwintu
M
Nr kat.
OT-FESTO000031
Pliki do pobrania - Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-12-5-A-P-A (536204) serii ADN - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
