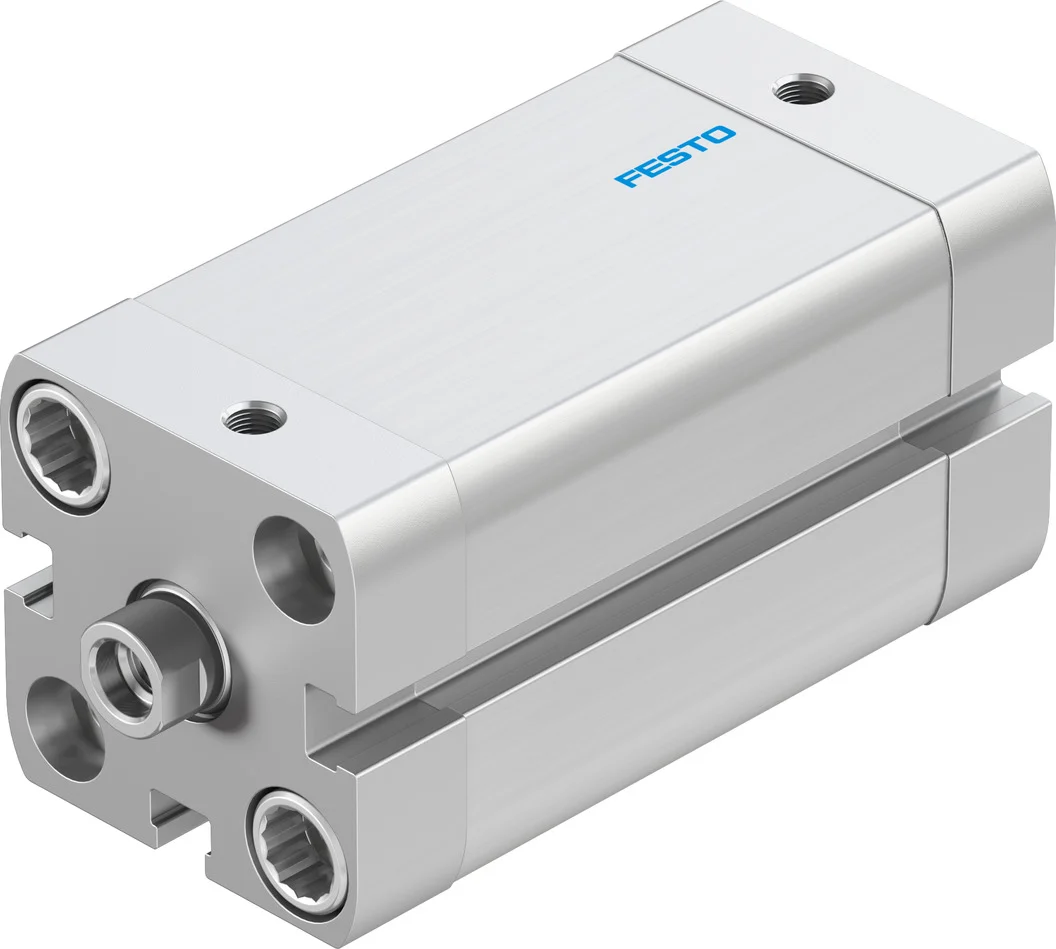

Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-25-40-I-P-A (536265) serii ADN - Festo
SKU: OT-FESTO000078
MPN: ADN-25-40-I-P-A
Producent:
Festo
Produkt na zamówienie
Skontaktuj się z nami, aby poznać cenę i termin dostawy.
Skontaktuj się bezpośrednio:
Opis produktu - Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-25-40-I-P-A (536265) serii ADN - Festo
Siłownik znormalizowany wg ISO 21287 ze stałą lub samonastawną amortyzacją o dużym zróżnicowaniu.
- ISO 21287
- Nawet o 50% mniejsza przestrzeń zabudowy niż w przypadku porównywalnych siłowników znormalizowanych wg ISO 15552
- Długi czas eksploatacji i duża trwałość
- Szeroki wybór wariantów do indywidualnego zastosowania
- Z sygnalizacją położenia tłoka
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
- Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
Dane techniczne
| Skok | 40 mm |
| Ø tłoka | 25 mm |
| Gwint na tłoczysku | M6 |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 21287 |
| Zakończenie tłoczyska | Gwint wewnętrzny |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991217 |
| Warianty | Jednostronne tłoczysko |
| Ciśnienie robocze | 0.06 MPa |
| Ciśnienie robocze | 0.6 bar |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 0.3 J |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 247 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 295 N |
| Ruchoma masa własna | 57 g |
| Waga produktu | 275 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał śrub kołnierzowych | Stal |
| Materiał pokrywy | Stop aluminium, anodowany |
| Materiał uszczelnień | TPE-U(PUR) |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał rury siłownika | Stop aluminium, anodowany na gładko |
Parametry techniczne - Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-25-40-I-P-A (536265) serii ADN - Festo
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
295 N
Zgodność z normą
ISO 21287
Warianty
Jednostronne tłoczysko
Ciśnienie robocze MPa
0.06 ... 1 MPa
Tryb pracy
Dwustronnego działania
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
247 N
Pozycja zabudowy
Dowolna
Przemieszczana masa własna przy 0 mm skoku
50 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
6 g
Ciężar podstawowy dla 0 mm skoku
156 g
Ciężar dodatkowy na 10 mm skoku
23 g
Przyłącza pneumatyczne
M5
Materiał tłoczyska
Stal wysokostopowa
Materiał rury siłownika
Stop aluminium, Anodowany
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwaga dotycząca materiałów
Zgodne z RoHS
Gwint na tłoczysku
M6
Rodzaj gwintu
M
Gwint
M6
Maks. energia uderzenia w położeniach końcowych
0.3 J
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru:
Zakończenie tłoczyska
Gwint wewnętrzny
Materiał uszczelnień
TPE-U(PUR)
Materiał pokrywy
Aluminium, Anodowanie
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
0.6 ... 10 bar
Skok
40 mm
Średnica tłoka
25 mm
Nr kat.
OT-FESTO000078
Pliki do pobrania - Siłownik kompaktowy ISO 21287 dwustronnego działania ADN-25-40-I-P-A (536265) serii ADN - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
