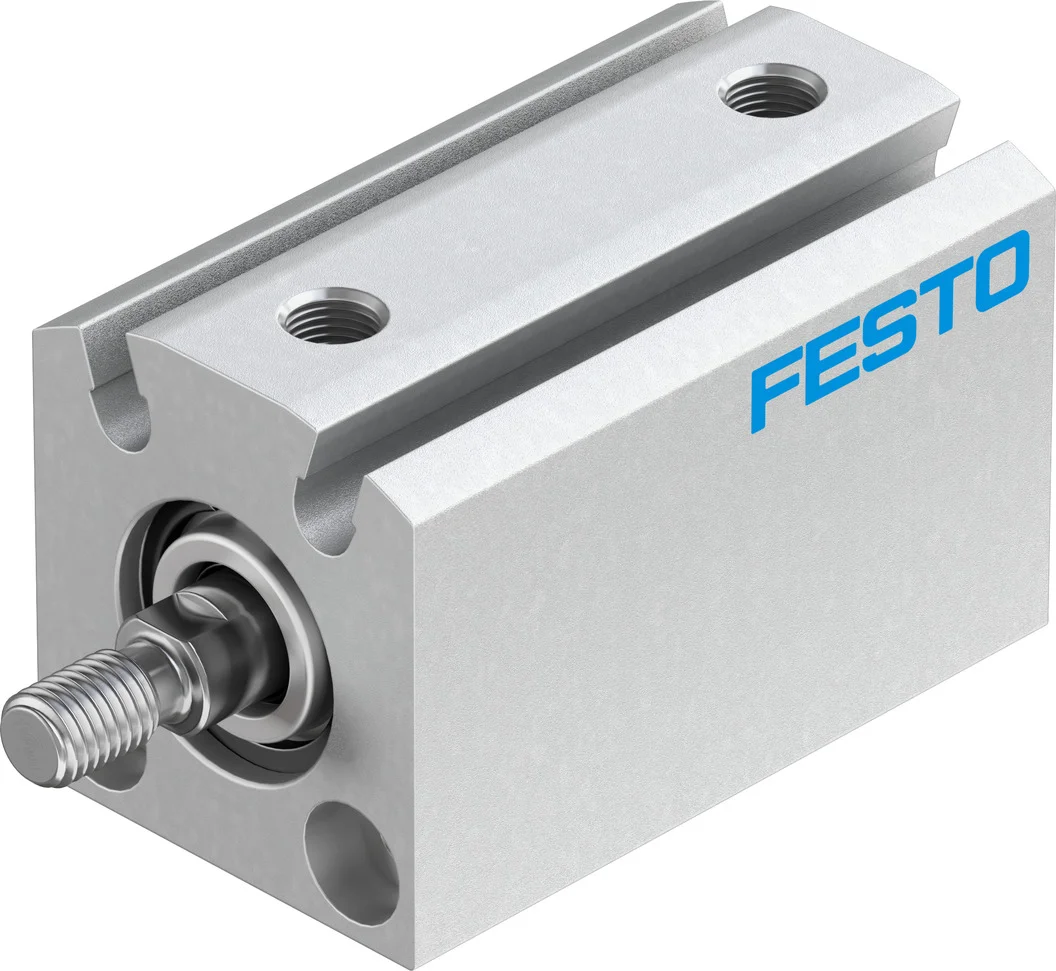

Siłownik krótkoskokowy dwustronnego działania ADVC-12-10-A-P-A (188093) serii ADVC - Festo
SKU: OT-FESTO003738
MPN: ADVC-12-10-A-P-A
Producent:
Festo
Cena netto/szt.
287,86 zł
354,07 zł
brutto/szt.
Opis produktu - Siłownik krótkoskokowy dwustronnego działania ADVC-12-10-A-P-A (188093) serii ADVC - Festo
Siłownik o szybkim działanu i doskonałym stosunku siły naprężającej i układem otworów umożliwiającym montaż zgodny z VDMA 24562.
- Bardzo mała długość całkowita
- Duża siła przy kompaktowej wielkości
- Tłoczysko z gwintem wewnętrznym lub zewnętrznym
- Zoptymalizowany pod kątem przestrzeni montażowej i wysokości instalacji
- Układ otworów mocujących zgodny z VDMA 24562 od Ø 32 mm
- Do sygnalizacji położenia przy pomocy czujnika zbliżeniowego do rowka T i okrągłego
Dane techniczne
| Skok | 10 mm |
| Ø tłoka | 12 mm |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Konstrukcja | Tłok |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991217 |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze | 14.5 psi |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | -20 degC |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 51 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 68 N |
| Ruchoma masa własna | 9.6 g |
| Waga produktu | 64 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | TPE-U(PU) |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał tłoczyska | Stal wysokostopowa |
Parametry techniczne - Siłownik krótkoskokowy dwustronnego działania ADVC-12-10-A-P-A (188093) serii ADVC - Festo
Pozycja zabudowy
Dowolna
Pozycja montażowa
dowolny
Waga produktu
64 g
Przemieszczana masa własna
9.6 g
Konstrukcja
Tłok, Tłoczyskowy
Materiał tłoczyska
Stal wysokostopowa
Przyłącza pneumatyczne
M5
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
68 N
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
51 N
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Tryb pracy
Dwustronnego działania
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Materiał obudowy
Stop aluminium, Anodowanie
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy osprzętu, Do wyboru:
Materiał uszczelnień
TPE-U(PU)
Materiał pokrywy
Stop aluminium, Anodowanie
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
1 ... 10 bar
Skok
10 mm
Średnica tłoka
12 mm
Nr kat.
OT-FESTO003738
Pliki do pobrania - Siłownik krótkoskokowy dwustronnego działania ADVC-12-10-A-P-A (188093) serii ADVC - Festo
- Karta katalogowa Pobierz
- 188093datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
