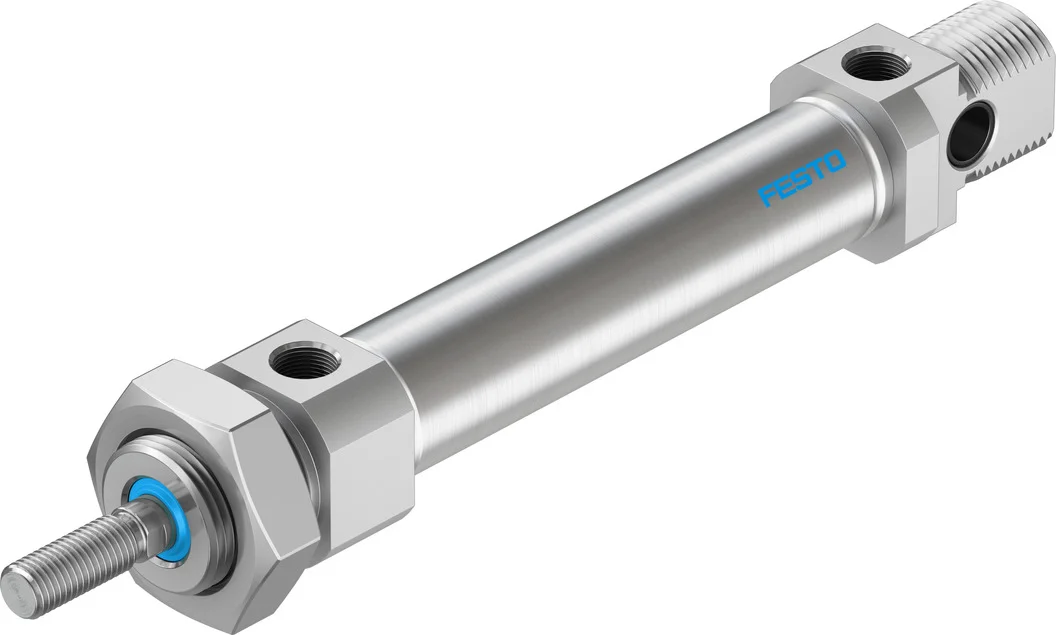

Siłownik okrągły ISO 6432 dwustronnego działania DSNU-20-60-PPS-A (1908302) serii DSNU - Festo
SKU: OT-FESTO034104
MPN: DSNU-20-60-PPS-A
Producent:
Festo
Cena netto/szt.
339,03 zł
417,01 zł
brutto/szt.
Opis produktu - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-20-60-PPS-A (1908302) serii DSNU - Festo
Siłownik o mocnej konstrukcji bazujący na ISO 6432 z samonastawną amortyzacją w położeniach końcowych i kompleksowym osprzętem.
- Szeroki wybór wariantów do indywidualnego zastosowania
- Długi czas eksploatacji i duża trwałość
- Samonastawna amortyzacja pneumatyczna w położeniach końcowych oszczędza czas podczas uruchamiania i optymalnie dostosowuje się do zmian obciążenia i prędkości
- Tłoczysko z gwintem wewnętrznym lub zewnętrznym
- Z sygnalizacją położenia tłoka
Dane techniczne
| Skok | 60 mm |
| Ø tłoka | 20 mm |
| Gwint na tłoczysku | M8 |
| Amortyzacja | samonastawna amortyzacja pneumatyczna w położeniu końcowym |
| Pozycja montażu | dowolny |
| Spełnia normę | CETOP RP 52 P |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Konstrukcja | Tłok |
| Warianty | Jednostronne tłoczysko |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 0.2 J |
| Długość amortyzacji | 15 mm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 158.3 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 188.5 N |
| Ruchoma masa przy skoku 0 mm | 44 g |
| Dodatkowa poruszana masa na 10 mm skoku | 4 g |
| Masa podstawowa przy 0 mm skoku | 186.8 g |
| Dodatkowa masa na 10 mm skoku | 7.2 g |
| Typ mocowania | Przy pomocy osprzętu |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | NBR |
| Materiał tłoczyska | Nierdzewna stal stopowa |
| Materiał rury siłownika | Nierdzewna stal stopowa |
Parametry techniczne - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-20-60-PPS-A (1908302) serii DSNU - Festo
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
188.5 N
Zgodność z normą
CETOP RP 52 P, ISO 6432
Warianty
Jednostronne tłoczysko
Ciśnienie robocze MPa
0.1 ... 1 MPa
Tryb pracy
Dwustronnego działania
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
158.3 N
Pozycja zabudowy
Dowolna
Przemieszczana masa własna przy 0 mm skoku
44 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
4 g
Ciężar podstawowy dla 0 mm skoku
186.8 g
Ciężar dodatkowy na 10 mm skoku
7.2 g
Przyłącza pneumatyczne
G1/8
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Konstrukcja
TłokTłoczyskoRura siłownika
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwaga dotycząca materiałów
Zgodne z RoHS
Gwint na tłoczysku
M8
Rodzaj gwintu
M
Gwint
M8
Maks. energia uderzenia w położeniach końcowych
0.2 J
Długość amortyzacji
15 mm
Sposób montażu
Przy pomocy osprzętu
Zakończenie tłoczyska
Gwint zewnętrzny
Materiał uszczelnień
NBR, TPE-U(PU)
Materiał pokrywy
Stop aluminium, Anodowanie, bezbarwne
Amortyzacja
samonastawna amortyzacja pneumatyczna w położeniu końcowym
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
1 ... 10 bar
Skok
60 mm
Średnica tłoka
20 mm
Nr kat.
OT-FESTO034104
Pliki do pobrania - Siłownik okrągły ISO 6432 dwustronnego działania DSNU-20-60-PPS-A (1908302) serii DSNU - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
