Opis produktu - Skrzynka z czujnikami SRBG-C1-N-1-AS-M12-M12 serii SRBG - Festo

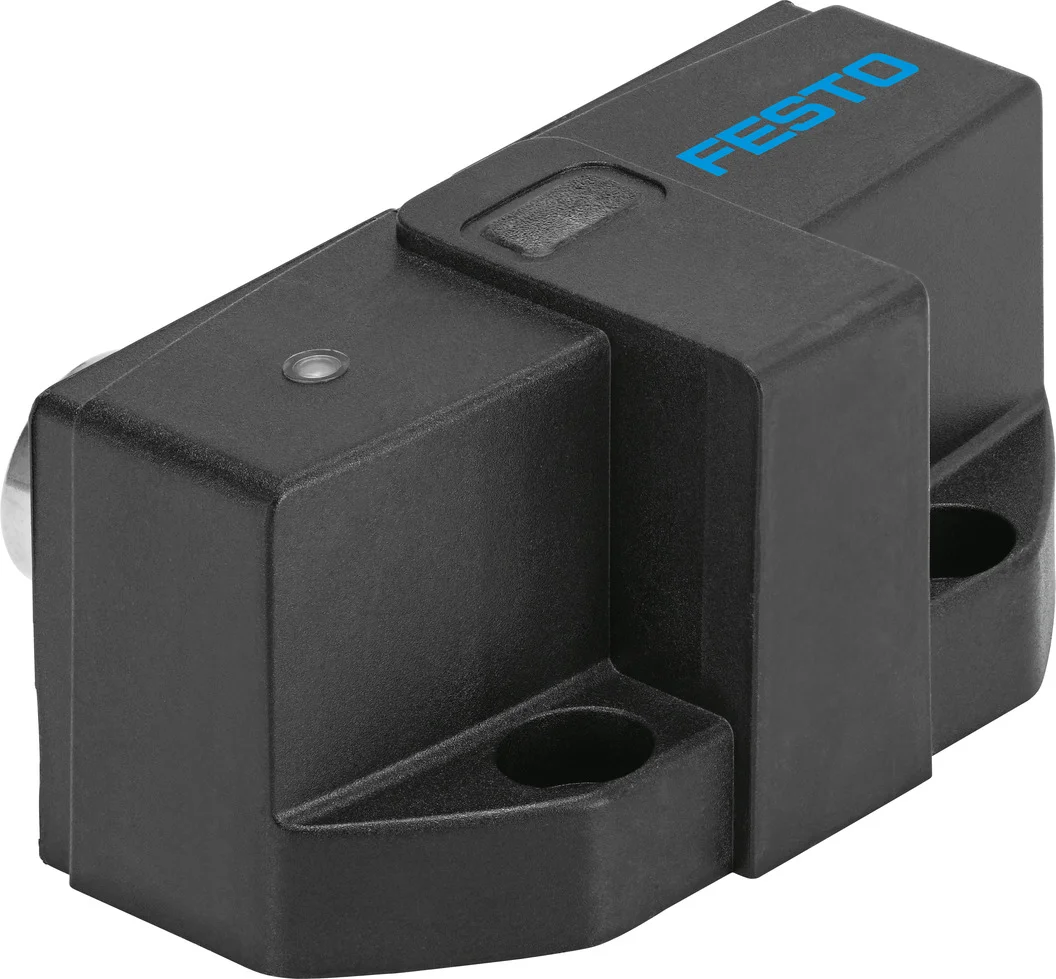

Skrzynka z czujnikami SRBG w połączeniu ze wskaźnikiem położenia SASF to kompaktowe i ekonomiczne rozwiązanie, jeśli chodzi o optyczny wskaźnik pozycji i elektryczny sygnał zwrotny dotyczący pozycji zaworów procesowych.

  • Kompaktowa obudowa ze złączem wtykowym M12
  • Bezpośredni montaż na napędach wahadłowych według VDI/VDE 3845
  • Dla napędów wahadłowych do automatyzacji procesów ze wskaźnikiem pozycji
  • Wersja z AS-Interface® z rozszerzoną możliwością adresowania
  • Wskaźnik statusu LED dla stanu przełączania, napięcia zasilania i wyjścia elektrozaworu
  • Z funkcjami zabezpieczającymi
  • Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)

Dane techniczne

Konstrukcjaprostokątne
W oparciu o normęEN 60947-5-2
CertyfikacjaRCM Mark
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Znak KCKC-EMV
Informacja o materiałachZgodność z dyrektywą RoHS
Zasada pomiaruindukcyjny
Temperatura otoczenia-25 degC
Wyjście dwustanoweAS-Interface
Funkcja elementu przełączającegoPrzełączany pomiędzy normalnie zamkniętym i normalnie otwartym
Maks. częstotliwość przełączania100 Hz
Maks. napięcie wyjściowe przełączania DC26.4 V
Maks. prąd wyjściowy DC100 mA
Maks. zdolność przełączania DC2.5 W
ProtokółInterfejs AS
AS Interface, wersja protokołuV3.0
Interfejs AS, zakres adresowania1A ... 31A (0)
AS-Interface, identyfikacja produktuKod IO: D
Zakres napięcia roboczego DC26.5 V
Prąd jałowy35 mA
Przyłącze elektryczne, wejścieM12X1
Przyłącze elektryczne 1, rodzaj przyłączaWtyczka i listwa gniazdowa
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, konstrukcjaokrągły
Przyłącze elektryczne 1, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył4
Przyłącze elektryczne 1, układ połączeń00995599
Typ mocowaniaprzykręcane
Pozycja montażudowolny
Waga produktu70 g
Materiał obudowyPBT
Materiał śrubStal wysokostopowa nierdzewna
Materiał złączaCynkowy odlew ciśnieniowy, niklowany
Wskaźnik gotowości do pracyDioda LED zielona
Wskaźnik stanu przełączeniaDioda LED żółta
Wskaźnik stanuDioda żółta = stan przełączania zaworu
Temperatura przechowywania-25 degC
Stopień ochronyIP67
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Zgodność z LABSVDMA24364-strefa III
Stopień zanieczyszczenia3

Parametry techniczne - Skrzynka z czujnikami SRBG-C1-N-1-AS-M12-M12 serii SRBG - Festo

Protokół
AS-Interface
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Wtyczka i gniazdo
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
4
Stopień zanieczyszczenia
3
Sposób pomiaru
Indukcyjny
Wyjście dwustanowe
AS-Interface
Funkcja elementu przełączającego
NZ lub NO, przełączny
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Maks. częstotliwość przełączania
100 Hz
Wskaźnik stanu przełączania
Żółta dioda LED
Prąd jałowy
<= 35 mA
Maks. moc przełączania DC
2.5 W
Maks. napięcie wyjściowe przełączania DC
26.4 V
Maks. prąd wyjściowy DC
100 mA
AS-Interface, wersja protokołu
V3.0
AS-Interface, zakres adresowania
1A ... 31A (0), 1B ... 31B
AS-Interface, identyfikacja produktu
IO-Code: D, ID-Code: A, ID1-Code: 7, ID2-Code: E
Zgodność z PWIS
VDMA24364-Strefa III
Sposób montażu
Przykręcenie
Stopień ochrony
IP67
Dopuszczenie
RCM Mark, c UL us (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Kształt
Kątowa
Materiał obudowy
PBT
Znak KC
KC-EMV
Materiał śrub
Stal wysokostopowa, nierdzewna
Pozycja zabudowy
Dowolna
Temperatura otoczenia
-25 °C do 70 °C
Konstrukcja
prostokątne
W oparciu o normę
EN 60947-5-2, VDI/VDE 3845
Waga produktu
70 g
Temperatura przechowywania
-25 ... 70 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Wyświetlanie stanu
Żółta dioda LED = stan załączenia zaworu, Czerwona dioda LED = przerwanie żyły/zwarcie na zaworze
Zakres napięcia roboczego DC
26.5 ... 31.6 V
Wskaźnik stanu gotowości
Zielona dioda LED
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Nr kat.
OT-FESTO068081

Pliki do pobrania - Skrzynka z czujnikami SRBG-C1-N-1-AS-M12-M12 serii SRBG - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz
