Skrzynka z czujnikami SRBG-C1-N-1-P-M12 serii SRBG - Festo
Festo

Skrzynka z czujnikami SRBG-C1-N-1-P-M12 serii SRBG - Festo

SKU: OT-FESTO068082 MPN: SRBG-C1-N-1-P-M12
Producent: Festo
Cena netto/szt. 744,26 zł
915,44 zł brutto/szt.
Skrzynka z czujnikami SRBG-C1-N-1-P-M12 serii SRBG - Festo
744,26 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Skrzynka z czujnikami SRBG-C1-N-1-P-M12 serii SRBG - Festo

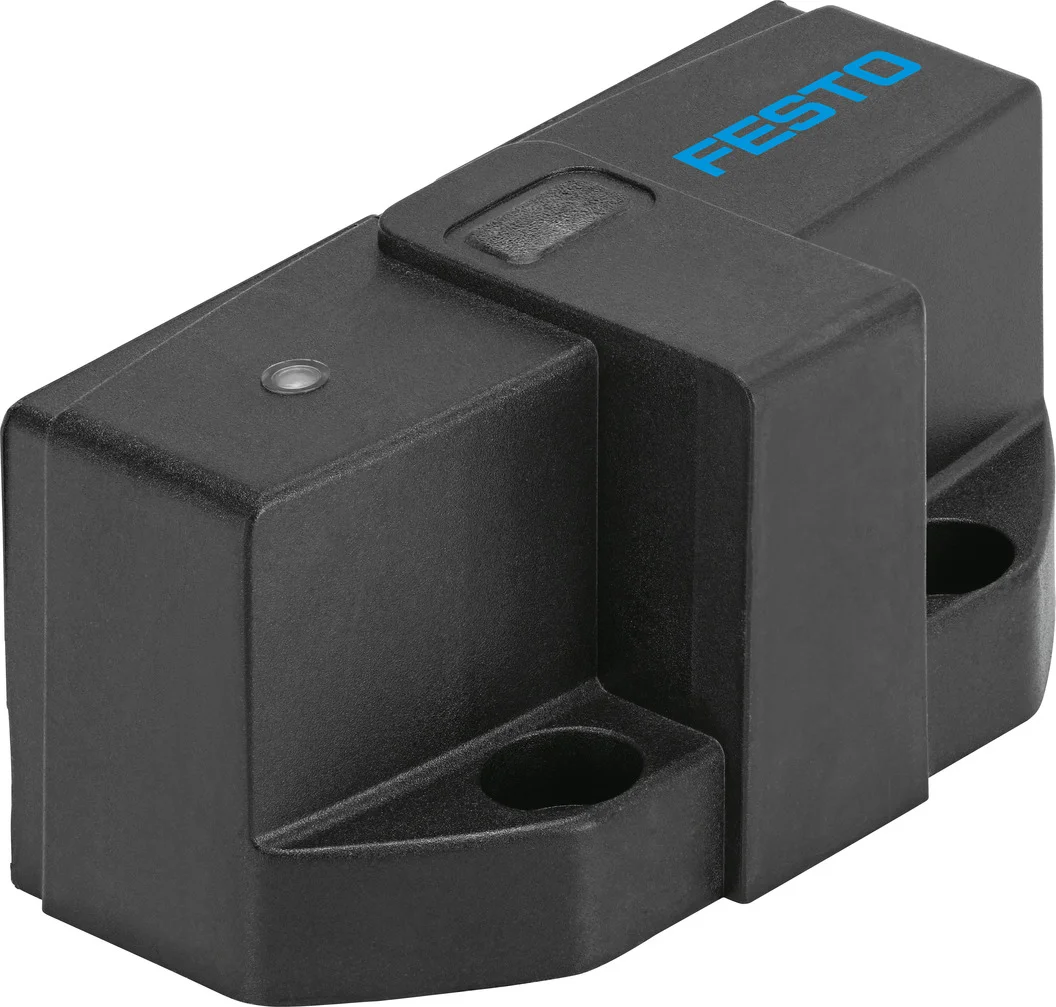

Skrzynka z czujnikami SRBG w połączeniu ze wskaźnikiem położenia SASF to kompaktowe i ekonomiczne rozwiązanie, jeśli chodzi o optyczny wskaźnik pozycji i elektryczny sygnał zwrotny dotyczący pozycji zaworów procesowych.

  • Kompaktowa obudowa ze złączem wtykowym M12
  • Bezpośredni montaż na napędach wahadłowych według VDI/VDE 3845
  • Dla napędów wahadłowych do automatyzacji procesów ze wskaźnikiem pozycji
  • Wersja z AS-Interface® z rozszerzoną możliwością adresowania
  • Wskaźnik statusu LED dla stanu przełączania, napięcia zasilania i wyjścia elektrozaworu
  • Z funkcjami zabezpieczającymi
  • Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)

Dane techniczne

Konstrukcjaprostokątne
W oparciu o normęEN 60947-5-2
CertyfikacjaRCM Mark
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Znak KCKC-EMV
Informacja o materiałachZgodność z dyrektywą RoHS
Zasada pomiaruindukcyjny
Temperatura otoczenia-25 degC
Wyjście dwustanowePNP
Funkcja elementu przełączającegoNormalnie otwarty
Maks. częstotliwość przełączania500 Hz
Maks. prąd wyjściowy DC100 mA
Spadek napięcia3 V
Prąd resztkowy0 mA
Zabezpieczenie przeciwzwarciowePulsed
Zakres napięcia roboczego DC10 V
Prąd jałowy25 mA
Ochrona przed zmianą polaryzacjido wszystkich przyłączy elektrycznych
Przyłącze elektryczne, wejścieM12X1
Przyłącze elektryczne 1, rodzaj przyłączaWtyczka
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, konstrukcjaokrągły
Przyłącze elektryczne 1, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył4
Przyłącze elektryczne 1, układ połączeń00995597
Typ mocowaniaprzykręcane
Pozycja montażudowolny
Waga produktu70 g
Materiał obudowyPBT
Materiał śrubStal wysokostopowa nierdzewna
Materiał złączaCynkowy odlew ciśnieniowy, niklowany
Wskaźnik gotowości do pracyDioda LED zielona
Wskaźnik stanu przełączeniaDioda LED żółta
Temperatura przechowywania-25 degC
Stopień ochronyIP67
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Zgodność z LABSVDMA24364-strefa III
Stopień zanieczyszczenia3

Parametry techniczne - Skrzynka z czujnikami SRBG-C1-N-1-P-M12 serii SRBG - Festo

Sposób pomiaru
Indukcyjny
Wskaźnik stanu gotowości
Zielona dioda LED
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Wtyczka
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
4
Stopień zanieczyszczenia
3
Zakres napięcia roboczego DC
10 ... 30 V
Wyjście dwustanowe
PNP
Funkcja elementu przełączającego
Styk normalnie otwarty
Maks. częstotliwość przełączania
500 Hz
Wskaźnik stanu przełączania
Żółta dioda LED
Prąd resztkowy
0 ... 0.5 mA
Spadek napięcia
<= 3 V
Prąd jałowy
<= 25 mA
Maks. prąd wyjściowy DC
100 mA
Materiał śrub
Stal wysokostopowa, nierdzewna
Sposób montażu
Przykręcenie
Stopień ochrony
IP67
Dopuszczenie
RCM Mark, c UL us (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Kształt
Kątowa
Materiał obudowy
PBT
Znak KC
KC-EMV
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Temperatura otoczenia
-25 °C do 70 °C
Pozycja zabudowy
Dowolna
Zgodność z PWIS
VDMA24364-Strefa III
Konstrukcja
prostokątne
W oparciu o normę
EN 60947-5-2, VDI/VDE 3845
Waga produktu
70 g
Temperatura przechowywania
-25 ... 70 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Zabezpieczenie przed zwarciem
Obwód impulsowy
Nr kat.
OT-FESTO068082
