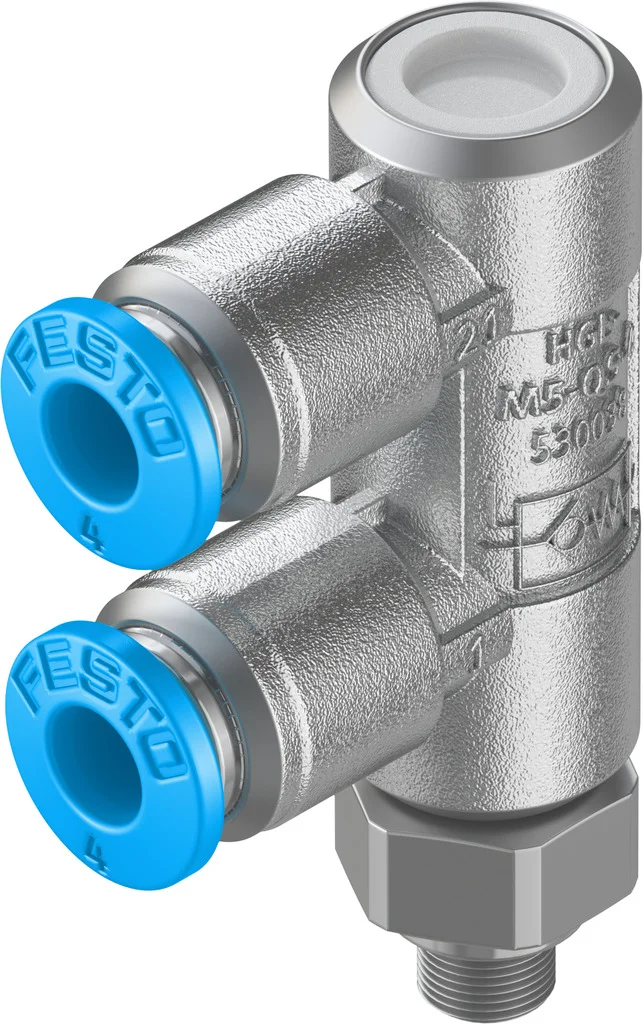

Sterowany zawór zwrotny HGL-M5-QS-4 (530038) serii HGL - Festo
SKU: OT-FESTO023717
MPN: HGL-M5-QS-4
Producent:
Festo
Cena netto/szt.
211,95 zł
260,70 zł
brutto/szt.
.png)
Opis produktu - Sterowany zawór zwrotny HGL-M5-QS-4 (530038) serii HGL - Festo
Zawór odcinający z możliwością ręcznego przesterowania.
- Funkcja zaworu: zawór zwrotny ze sterowaniem
- Możliwość wkręcenia z gwintem zewnętrznym
- Z pilotem pneumatycznym
- Przyłącza zasilania pilotów: M5, G1/8, G1/4, G3/8, QS-4
- Możliwe ręczne odpowietrzenie przy pomocy oddzielnego osprzętu
Dane techniczne
| Funkcja zaworu | funkcja odblokowania zaworu zwrotnego |
| Przyłącze pneumatyczne 1 | QS-4 |
| Przyłącze pneumatyczne 2 | M5 |
| Przyłącze zasilania pilotów 21 | QS-4 |
| Sposób uruchamiania | pneumatyczny |
| Typ mocowania | wkręcane |
| Ciśnienie robocze | 0.05 MPa |
| Ciśnienie robocze | 0.5 bar |
| Ciśnienie pilota | 0.2 MPa |
| Ciśnienie pilota | 2 bar |
| Ciśnienie pilota | 29 psi |
| Temperatura otoczenia | -10 degC |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Klasyfikacja morska | patrz certyfikat |
| Pozycja montażu | dowolny |
| Symbol | 00991456 |
| Przepływ normalny 1->2 (6-0) | 200 l/min |
| Normalny przepływ nominalny 1->2 (6-5) | 130 l/min |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Klasa Cleanroom | Klasa 4 wg ISO 14644-1 |
| Temperatura przechowywania | -10 degC |
| Temperatura medium | -10 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Znamionowy moment dokręcenia | 1.25 Nm |
| Tolerancja znamionowego momentu dokręcenia | +- 10% |
| Waga produktu | 21 g |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał śruby drążonej | Stop aluminium do przeróbki plastycznej |
| Materiał pierścienia zwalniającego | Polioksymetylen |
| Materiał uszczelki zaworu zwrotnego | NBR |
| Materiał przyłącza obrotowego | Cynkowy odlew kokilowy |
Parametry techniczne - Sterowany zawór zwrotny HGL-M5-QS-4 (530038) serii HGL - Festo
Temperatura przechowywania
-10 ... 60 °C
Materiał przyłącza obrotwego
Odlew ciśnieniowy cynkowy
Materiał manszety zaworu zwrotnego
NBR
Materiał pierścienia zwalniającego
POM
Normalny przepływ nominalny 1 -> 2 z 6 na 5 bar
130 l/min
Przepływ normalny 1 -> 2 z 6 na 0 bar
200 l/min
Przyłącze zasilania pilota 21
QS-4
Tolerancja dla nominalnego momentu dokręcenia
± 10 %
Nominalny moment dokręcający
1.25 Nm
Materiał śruby drążonej
Stop aluminium, Anodowanie
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Ciśnienie pilota Mpa
0.2 ... 1 MPa
Ciśnienie pilota
2 ... 10 bar, 29 ... 145 psi
Przyłącze pneumatyczne 2
M5
Przyłącze pneumatyczne 1
QS-4
Sposób uruchomienia
Pneumatyczny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Waga produktu
21 g
Zgodność z PWIS
VDMA24364-B2-L
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Ciśnienie robocze MPa
0.05 ... 1 MPa
Pozycja zabudowy
Dowolna
Klasyfikacja morska
patrz certyfikat
Funkcja zaworu
Funkcja zaworu zwrotnego sterowanego
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Temperatura medium
-10 ... 60 °C
Sposób montażu
Przy pomocy gwintów, Z gwintem zewnętrznym
Materiał uszczelnień
NBR
Temperatura otoczenia
-10 ... 60 °C
Ciśnienie robocze
0.5 ... 10 bar
Nr kat.
OT-FESTO023717
Pliki do pobrania - Sterowany zawór zwrotny HGL-M5-QS-4 (530038) serii HGL - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
