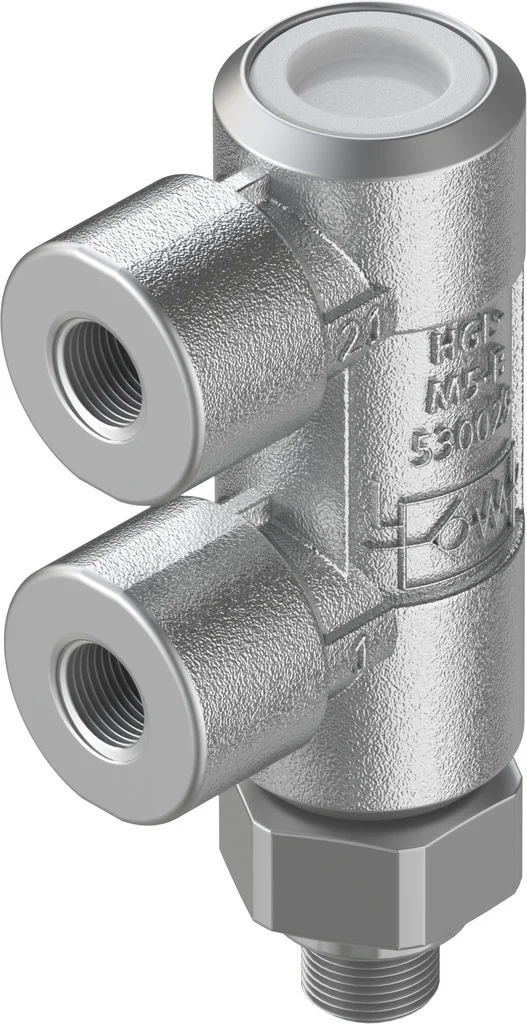

Zawór zwrotny sterowany HGL-M5-B (530029) serii HGL - Festo
Festo

Zawór zwrotny sterowany HGL-M5-B (530029) serii HGL - Festo

SKU: OT-FESTO023716 MPN: HGL-M5-B
Producent: Festo
Cena netto/szt. 211,95 zł
260,70 zł brutto/szt.
Zawór zwrotny sterowany HGL-M5-B (530029) serii HGL - Festo
211,95 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: Natychmiast więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór zwrotny sterowany HGL-M5-B (530029) serii HGL - Festo

Zawór odcinający z możliwością ręcznego przesterowania.

  • Funkcja zaworu: zawór zwrotny ze sterowaniem
  • Możliwość wkręcenia z gwintem zewnętrznym
  • Z pilotem pneumatycznym
  • Przyłącza zasilania pilotów: M5, G1/8, G1/4, G3/8, QS-4
  • Możliwe ręczne odpowietrzenie przy pomocy oddzielnego osprzętu

Dane techniczne

Funkcja zaworufunkcja odblokowania zaworu zwrotnego
Przyłącze pneumatyczne 1M5
Przyłącze pneumatyczne 2M5
Przyłącze zasilania pilotów 21M5
Sposób uruchamianiapneumatyczny
Typ mocowaniawkręcane
Ciśnienie robocze0.05 MPa
Ciśnienie robocze0.5 bar
Ciśnienie pilota0.2 MPa
Ciśnienie pilota2 bar
Ciśnienie pilota29 psi
Temperatura otoczenia-10 degC
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Klasyfikacja morskapatrz certyfikat
Pozycja montażudowolny
Symbol00991456
Przepływ normalny 1->2 (6-0)200 l/min
Normalny przepływ nominalny 1->2 (6-5)130 l/min
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B2-L
Klasa CleanroomKlasa 4 wg ISO 14644-1
Temperatura przechowywania-10 degC
Temperatura medium-10 degC
Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Znamionowy moment dokręcenia1.25 Nm
Tolerancja znamionowego momentu dokręcenia+- 10%
Waga produktu21 g
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńNBR
Materiał śruby drążonejStop aluminium do przeróbki plastycznej
Materiał pierścienia zwalniającegoPolioksymetylen
Materiał uszczelki zaworu zwrotnegoNBR
Materiał przyłącza obrotowegoCynkowy odlew kokilowy

Parametry techniczne - Zawór zwrotny sterowany HGL-M5-B (530029) serii HGL - Festo

Temperatura przechowywania
-10 ... 60 °C
Materiał przyłącza obrotwego
Odlew ciśnieniowy cynkowy
Materiał manszety zaworu zwrotnego
NBR
Materiał pierścienia zwalniającego
POM
Normalny przepływ nominalny 1 -> 2 z 6 na 5 bar
130 l/min
Przepływ normalny 1 -> 2 z 6 na 0 bar
200 l/min
Przyłącze zasilania pilota 21
M5
Tolerancja dla nominalnego momentu dokręcenia
± 10 %
Nominalny moment dokręcający
1.25 Nm
Materiał śruby drążonej
Stop aluminium, Anodowanie
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Ciśnienie pilota Mpa
0.2 ... 1 MPa
Ciśnienie pilota
2 ... 10 bar, 29 ... 145 psi
Przyłącze pneumatyczne 2
M5
Przyłącze pneumatyczne 1
M5
Sposób uruchomienia
Pneumatyczny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Waga produktu
21 g
Zgodność z PWIS
VDMA24364-B2-L
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Ciśnienie robocze MPa
0.05 ... 1 MPa
Pozycja zabudowy
Dowolna
Klasyfikacja morska
patrz certyfikat
Funkcja zaworu
Funkcja zaworu zwrotnego sterowanego
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Temperatura medium
-10 ... 60 °C
Sposób montażu
Przy pomocy gwintów, Z gwintem zewnętrznym
Materiał uszczelnień
NBR
Temperatura otoczenia
-10 ... 60 °C
Ciśnienie robocze
0.5 ... 10 bar
Nr kat.
OT-FESTO023716

Pliki do pobrania - Zawór zwrotny sterowany HGL-M5-B (530029) serii HGL - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
