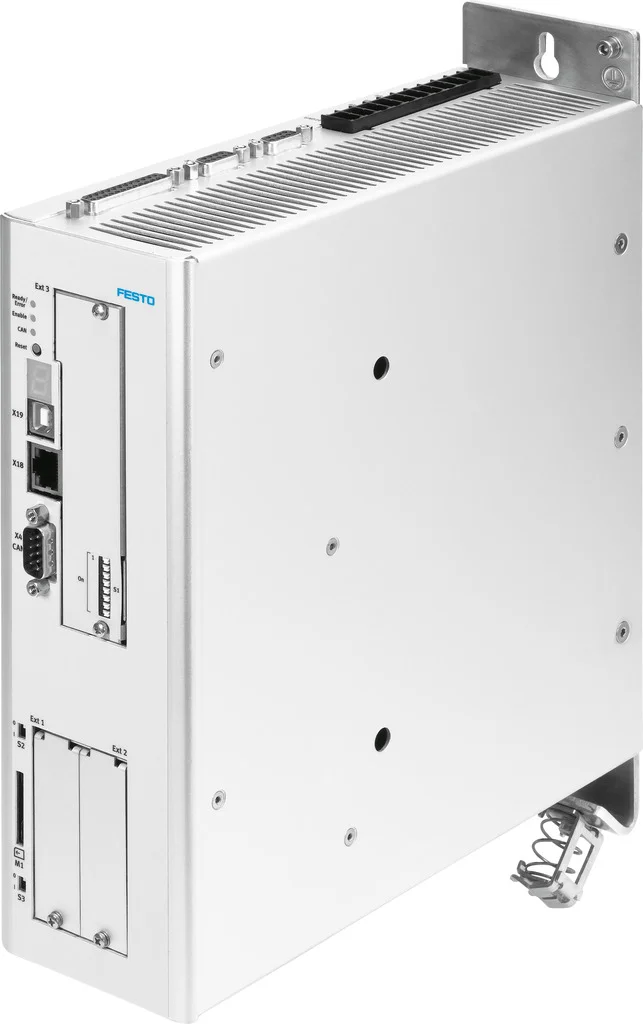

Sterownik silnika CMMP-AS-C15-11A-P3-M3 serii CMMP - Festo
SKU: OT-FESTO058680
MPN: CMMP-AS-C15-11A-P3-M3
Producent:
Festo
Cena netto/szt.
22 175,17 zł
27 275,46 zł
brutto/szt.
Opis produktu - Sterownik silnika CMMP-AS-C15-11A-P3-M3 serii CMMP - Festo
Sterownik silnika serwo (sterownik napędu serwo) CMMP-AS est wysoce funkcjonalnym rozwiązaniem dla dynamicznych ruchów z możliwością rozbudowy, np. o złącze EtherCat lub moduły bezpieczeństwa.
- Wiele interfejsów i funkcji dla zdecentralizowanych funkcji ruchu (latająca piła, pomiar w locie, funkcja modulo, ...)
- Opcjonalnie: zintegrowane sterowanie krzywką i bardzo dynamiczne ruchy
- Standardowe złącza umożliwiają bezproblemową integrację z mechatronicznymi modułami wieloosiowymi
- Niezawodne i komfortowe uruchamianie oraz parametryzowanie za pomocą Festo Configuration Tool (FCT)
- Opcjonalnie z 3 gniazdami na moduły rozszerzające
- Wersje z funkcjami zabezpieczającymi
- 255 rekordów położenia
Dane techniczne
| Typ mocowania | na płycie przyłączeniowej |
| Waga produktu | 3450 g |
| Wskaźnik | Wyświetlacz siedmiosegmentowy |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Temperatura przechowywania | -25 degC |
| Temperatura otoczenia | 0 degC |
| Względna wilgotność powietrza | 0 - 90% |
| Stopień ochrony | IP10 |
| Stopień zanieczyszczenia | 2 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Zgodność z LABS | VDMA24364-strefa III |
| Fazy, znamionowe napięcie robocze | 3-fazowy |
| Napięcie znamionowe AC | 400 V |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Częstotliwość sieci | 50 Hz |
| Prąd znamionowy | 13 A |
| Filtr sieciowy | Zintegrowany |
| Maks. napięcie obwodu pośredniego DC | 560 V |
| Rezystor hamowania | 68 Ohm |
| Moc rezystora hamowania | 8.5 kVA |
| Napięcie nominalne, zasilanie logiki DC | 24 V |
| Dopuszczalny zakres napięcia zasilania logiki | +- 20% |
| Maks. pobór prądu, zasilanie układu logicznego bez hamulca zaciskowego | 1 A |
| Zakres napięcia wyjściowego AC | 3x 0 - 360 V |
| Znamionowe wyjściowe natężenie prądu | 15 A |
| Prąd znamionowy na fazę, efektywny | 15 A |
| Prąd szczytowy na fazę, skuteczny | 30 A |
| Maks. czas trwania prądu szczytowego | 5 s |
| Moc znamionowa sterownika | 9000 VA |
| Moc szczytowa | 18000 VA |
| Częstotliwość wyjściowa | 0 Hz |
| Złącze do parametryzacji | Parametryzacja i uruchamianie |
| Złącze magistrali polowej | CANopen |
| Profil komunikacji | DS301/DSP402 |
| Interfejs między procesami | Sprzęg WE/WY |
| Maks. prędkość transmisji magistrali polowej | 1 Mbit/s |
| Przyłącze do magistrali | Wtyczka |
| Interfejs enkodera, wyjście, właściwości | Rozdzielczość 16384 impulsów na obrót |
| Interfejs enkodera, wyjście, funkcja | Zwracanie wartości rzeczywistej (zamknięta pętla) za pomocą sygnałów enkodera w trybie regulacji prędkości obrotowej. |
| Interfejs enkodera, wejście, właściwości | 3-fazowe sygnały enkodera |
| Interfejs enkodera, wejście, funkcja | Wartość zadana prędkości obrotowej jako sygnał enkodera |
| Liczba cyfrowych wejść logicznych | 10 |
| Właściwości wejścia logicznego | galwanicznie odseparowane |
| Obszar roboczy wejścia logicznego | 8 V |
| Liczba cyfrowych wyjść logicznych 24 V DC | 5 |
| Właściwości cyfrowych wyjść logicznych | galwanicznie odseparowane |
| Maks. prąd cyfrowych wyjść logicznych | 100 mA |
| Liczba analogowych wejść wartości zadanych | 2 |
| Właściwości wejść wartości zadanych | Wejścia różnicowe |
| Zakres roboczy wejścia wartości zadanej | +- 10 V |
| Impedancja, wejście wartości zadanej | 20 kOhm |
| Liczba wyjść monitora analogowego | 2 |
| Zakres roboczy wyjść monitora | +- 10 V |
| Rozdzielczość wyjść monitora | 9 bit |
| Właściwości wyjść monitora | zabezpieczenie przed zwarciem |
Parametry techniczne - Sterownik silnika CMMP-AS-C15-11A-P3-M3 serii CMMP - Festo
Sygnał wejściowy interfejsu enkodera
3-fazowe sygnały enkodera, EnDat, HIPERFACE, RS422, SINCOS, Sygnał enkodera, wartość zadana prędkości w obr./min.
Moc impulsu rezystora hamującego
8.5 kVA
Napięcie nominalne DC, zasilanie logiki
24 V
Dodatkowy zakres napięcia dla logiki
± 20 %
Pobór prądu, zasilanie logiki bez hamulca
1 A
Zakres napięcia wyjściowego AC
3x 0 - 360 V
Prąd nominalny na fazę, efektywny
15 A
Prąd szczytowy na fazę, efektywny
30 A
Maks. czas trwania prądu szczytowego
5 s
Moc znamionowa sterownika
9 000 VA
Moc szczytowa
18 000 VA
Przyłącze do magistrali fieldbus
CANopen, DeviceNet, EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET, Profibus DP
Interfejs do procesu
Interfejs we/wy, Dla 256 rekordów pozycji
Sygnał wyjściowy interfejsu enkodera
Rozdzielczość 16384 impulsów/obr., Wartość rzeczywista sygnału zwrotnego na podstawie sygnałów enkodera w trybie sterowania prędkością, Wartość zadana dla napędu podrzędnego
Maks. napięcie obwodu pośredniego, DC
560 V
Liczba analogowych wejść wartości zadanych
2
Właściwości wejść wartości zadanej
Wejście różnicowe, Możliwość wyboru sterowania prędkością w obr./min., Możliwość wyboru wejścia prądowego
Zakres roboczy wejścia wartości zadanej
± 10 V
Impedancja wejścia wartości zadanej
20 kOhm
Rezystor hamowania
68 Ohm
Nominalny prąd wyjściowy
15 A
Maks. pręd. transmisji fieldbus
1 Mbit/s
Podłączenie magistrali
Wtyczka, 9-pin, Sub-D
Liczba wyjść analogowych monitorowanych
2
Zakres roboczy wyjść monitorowanych
± 10 V
Rozdzielczość wyjść monitorowanych
9 Bit
Charakterystyki wyjść monitorowanych
Zabezpieczenie przed zwarciem
Prąd nominalny
13 A
Temperatura otoczenia
0 °C do 40 °C
Sposób montażu
Na płycie przyłączeniowej, Zamocowanie na stałe
Stopień ochrony
IP10, IP20
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Zgodność z PWIS
VDMA24364-Strefa III
Waga produktu
3450 g
Temperatura przechowywania
-25 ... 70 °C
Względna wilgotność powietrza
0 - 90 %
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Wg dyrektywy maszynowej EU, Wg dyrektywy EU dla niskich napięć
Dopuszczalne wahania napięcia
+/- 10 %
Charakterystyka logicznych wyjść cyfrowych
Separacja galwaniczna, Możliwość rozbudowy konfiguracji
Maks. prąd logicznych wyjść cyfrowych
100 mA
Interfejs do parametryzacji
Konfiguracja parametrów i uruchomienie, USB, Ethernet
Liczba logicznych wyjść cyfrowych 24V DC
5
Liczba logicznych wejść cyfrowych
10
Zakres roboczy wejść logicznych
8 ... 30 V
Charakterystyka wejść logicznych
Separacja galwaniczna, Swobodna konfiguracja
Częstotliwość wyjściowa
0 ... 1 000 Hz
Stopień zanieczyszczenia
2
Profil komunikacji
DS301/DSP402, FHPP
Nominalne napięcie robocze, fazy
3-fazowe
Nominalne napięcie robocze AC
400 V
Częstotliwość sieci
50 ... 60 Hz
Filtr sieciowy
Zintegrowany
Nr kat.
OT-FESTO058680
