Terminal Multipol do SF2000 z modułem szybkodziałającym, n=14

Napiecie sterujace:
24 V=
Tolerancja napiecia:
± 10 %
Pobór mocy:
2,5 W / stacja
Stopien ochrony (VDE 0470/EN 60529):
IP 40
Wykonanie:
ze wskaznikiem LED i okablowaniem ochronnym
Zalety:
Szybkie i latwe podlaczenie, niewymagane okablowanie pojedyncze zaworów, kompaktowa forma konstrukcji, uniwersalne zastosowanie przez system modulowy, wskaznik stanu LED i okablowanie ochronne jako standard, do 22 zaworów sterowanych przez kabel przylaczeniowy wielobiegunowy, zawory mozna wymieniac bez demontazu terminala.
Opis:
Wyspy zaworowe sa zbudowane modulowo. Prosze zamawiac: 1. Skrzynke wyspy zaworowej zaleznie od ilosci sterowanych elektromagnesów. 2. Listwe przylaczeniowa zaleznie od ilosci sterowanych elektromagnesów. 3. Zawory (5/2- lub 5/3-drogowe) z odpowiedniego typoszeregu. 4. Dla kazdego zaworu impulsowego lub zaworu 5/3-drogowego plyte przylaczeniowa dla 2 elektromagnesu.
Montaz:
1. Nasadzic skrzynke terminala przez prowadnice na plyte przylaczy wielokrotnych. 2. Zamontowac zawory (zawory z dwoma cewkami podlaczane sa przez MSF...-JC do drugiej cewki) i przykrecic. 3. W przypadku mozliwych wibracji prosze zastosowac dodatkowe plyty mocujace typ MCS...-CP aby polaczyc trwale cewki ze skrzynka terminala.
Funkcja:

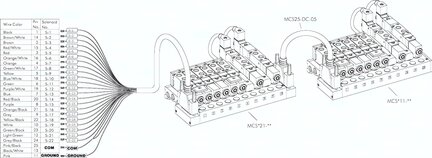

Przez kabel przylaczeniowy wielobiegunowy mozna sterowac maks. 22 stacjami. Kazda stacja dysponuje dioda statusu LED i okablowaniem ochronnym. Terminal mozna w dowolny sposób uzbrajac zaworami 5/2- i 5/3-drogowymi z wtyczka DIN typoszeregu SF2000, przy czym zawory monostabilne 5/2-drogowe znajduja sie kazdorazowo w jednej stacji, a zawory impulsowe i 5/3-drogowe znajduja sie w dwóch stacjach.
