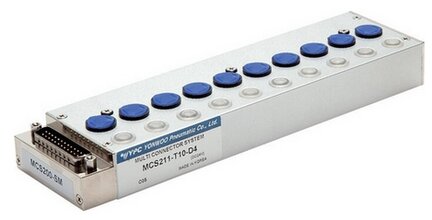

Terminale do podłączeń cewek z Multipol (D-Sub) do wysp zaworowych SF2000, seria MCS200 - YPC

PŁYTY ZAWOROWE MULTIPOL DO ELEKTROZAWORÓW SERII SF2000, SERIA MCS200 - YPC

Charakterystyka płyt zaworowych (wysp zaworowych) do elektrozaworów serii SF2000 - YPC

• Wyspy zaworowe Multipol do elektrozaworów serii SF2000 firmy YPC to modułowe rozwiązania do montażu zaworów rozdzielających monostabilnych 5/2 i 5/3 G 1/8
• Wyspy zaworowe Multipol składają się z: elektrozaworów, płyty przyłączeniowej (część pneumatyczne), modułu zasilania cewek elektromagnesów ze złączem Multipol
• Wyspy zaworowe mogą być stosowane do sterowania wieloma siłownikami pneumatycznymi
• Zastosowanie wyspy zaworowej minimalizuje liczbę przyłączek, przewodów elektrycznych, tłumików hałasu w porównaniu do zaworów indywidualnych
• Wyspy zaworowe MCS200 ograniczają miejsce wymagane do zabudowy i szczególnie dobrze nadają się do stosowania w szafach sterowniczych
• Na tej samej wyspie zaworowej MCS200 można montować zawory 5/2 monostabilne lub bistabilne oraz zawory o funkcji 5/3
• W przypadku stosownia na tej samej wyspie zaworów, monostabilnych, bistabilnych i 5/3 do drugiej cewki zaworów bistabilnych i 5/3 należy stosować płytę pośrednią serii MSF200-JC
• Sterowanie zaworami odbywa się za pomocą złącza Multipol (kabel pzrzyłączeniowy należy zamawiać osobno)
• Wyjścia gwintowane G1/8 do odbiorników wykonano w zaworach zamontowanych na wyspie
• Elektrozawory serii SF2000 montowane na wyspie posiadają pomocnicze sterowanie ręczne
• Płyta przyłączeniowa pneumatyczna posiada wspólne zasilanie oraz dwa wspólne odpowietrzenia dla zaworów
• W przyłącza odpowietrzające należy każdorazowo wkręcić tłumiki hałasu
• Gwinty przyłączeniowe w płycie: G1/8

UWAGA:

W przypadku montowania dużej ilości elektrozaworów należy zasilać wyspę z obydwu stron

Sposób zamawiania:

1. Płyta przyłączeniowa pneumatyczna - w zależności od ilości sterowanych elektromagnesów

2. Odpowiednia ilość płyt pośrednich MSF200-JC w przypadku stosowania zaworów bistabilnych i 5/3 na jednej płycie

2. Elektrozawory 5/2 lub 5/3 serii SF2000 - w zależności od potrzeby

3. Terminal sterowania elektrycznego cewek Multipol - w zależności od ilości elekrozaworów i funkcji (zawory monostabilne)

4. Listwa przyłączeniowa dodatkowa dla drugiego elektromagnesu (dla zaworów bistabilnych)

Sposób montażu:

Sposób montażu:

1. Nasadzić skrzynkę terminala przez prowadnice na płyte przyłączeniową pneumatyczną

2. Zamontować elektrozawory (zawory z dwoma cewkami podłączane są przez płytę MSF200-JC do drugiej cewki)

3. W przypadku możliwości wystąpienia drgań należy zastosować dodatkowe plyty mocujące typu MCS200-CP aby połączyć trwale cewki z terminalem

Cechy:

• Przez kabel przyłączeniowy Multipol można sterować do maks. 22 elektromagnesów
• Każda pozycja zaworowa posiada diodę sygnalizacyjną LED i okablowanie ochronne.
• Na wyspie zaworowej można w dowolny sposób montować elektrozawory 5/2 i 5/3 z wtyczką DIN typoszeregu SF2000
• Elektrozawory monostabilne 5/2 montowane są na jednej pozycji zaworowej natomiast elektrozawory bistabilne i 5/3-drogowe wymagają 2 pozycji zaworowych

Napięcie sterujące zaworami: 24 V DC

Tolerancja napięcia: ±10 %

Pobór mocy: 2,5 W / pozycję zaworową

Stopień ochrony: IP 40

Wykonanie: ze diodą sygnalizacyjną LED i okablowaniem ochronnym

Zalety:

• szybkie i łatwe podłączanie
• kompaktowa konstrukcja
• uniwersalne zastosowanie dzięki systemowi modułowemu
• wskaźnik LED stanu działania cewki i obwód ochronny
• mżzliwość sterowania do 22 zaworów poprzez kabel przyłączeniowy Multipol
• latwa wymiana zaworu
