Transmiter ciśnienia SPTW-B11R-G14-A-M12 (8000101) serii SPTW - Festo
Festo

Transmiter ciśnienia SPTW-B11R-G14-A-M12 (8000101) serii SPTW - Festo

SKU: OT-FESTO036164 MPN: SPTW-B11R-G14-A-M12
Producent: Festo
Cena netto/szt. 809,94 zł
996,23 zł brutto/szt.

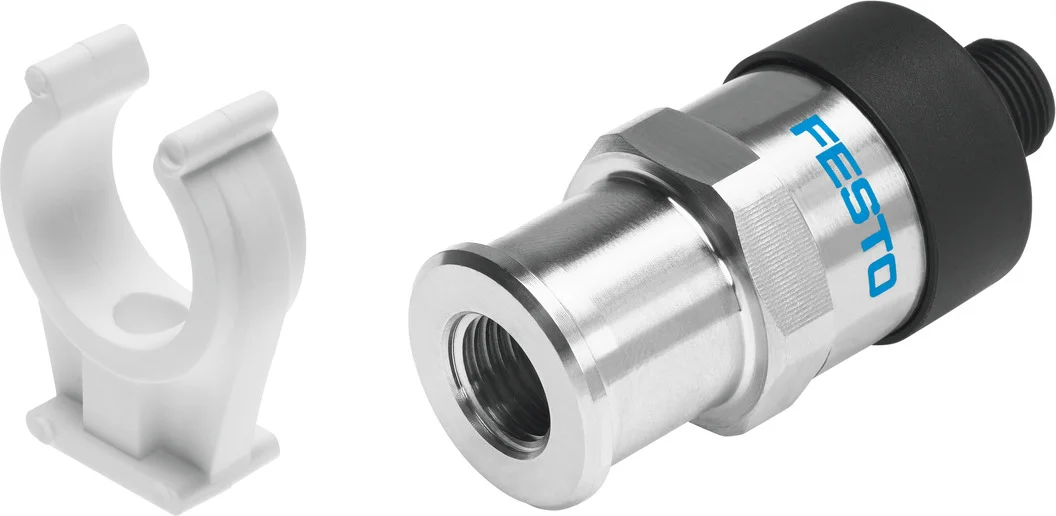

Transmiter ciśnienia SPTW-B11R-G14-A-M12 (8000101) serii SPTW - Festo
809,94 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Transmiter ciśnienia SPTW-B11R-G14-A-M12 (8000101) serii SPTW - Festo

  • Wykonania jako piezoelektryczny czujnik ciśnienia lub czujnik ciśnienia z cienką warstwą metalu
  • Wielkość pomiarowa: ciśnienie względne
  • Medium robocze: media płynne i gazowe
  • Bez uszczelnień: komora pomiaru ciśnienia i interfejsy ze stali szlachetnej
  • Stopień ochrony IP 67

Dane techniczne

Symbol00991968
CertyfikacjaRCM Mark
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Informacja o materiałachZgodność z dyrektywą RoHS
Wielkość pomiarowaCiśnienie względne
Metoda pomiaruCzujnik ciśnienia z warstewką cienkiego metalu
Zakres pomiaru ciśnienia - wartość początkowa-0.1 MPa
Zakres pomiaru ciśnienia - wartość początkowa-1 bar
Zakres pomiaru ciśnienia - wartość początkowa-14.5 psi
Wartość końcowa zakresu pomiaru ciśnienia1 MPa
Wartość końcowa zakresu pomiaru ciśnienia10 bar
Wartość końcowa zakresu pomiaru ciśnienia145 psi
Maks. ciśnienie przeciążenia20 bar
Ciśnienie przeciążenia2 MPa
Ciśnienie przeciążenia20 bar
Ciśnienie przeciążenia290 psi
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [-:-:-]
Temperatura medium0 degC
Temperatura otoczenia0 degC
Dokładność w +- % FS1 %FS
Dokładność powtarzalności w +- %FS0.1 %FS
Wyjście analogowe4 - 20 mA
Błąd liniowości w +- %FS0.5 %FS
Zabezpieczenie przeciwzwarciowetak
Zakres napięcia roboczego DC8 V
Ochrona przed zmianą polaryzacjidla napięcia roboczego
Przyłącze elektryczne 1, rodzaj przyłączaWtyczka
Przyłącze elektryczne 1, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył4
Przyłącze elektryczne 1, rodzaj mocowaniaBlokowanie śrubą
Przyłącze elektryczne 1, układ połączeń00995386
Materiał obudowy wtyczkiPA
Typ mocowaniaPrzy pomocy gwintu wewnętrznego
Pozycja montażudowolny
Przyłącze pneumatyczneG1/4
Waga produktu80 g
Materiał obudowyPA
Materiały mające kontakt z mediumnierdzewna stal stopowa
Stopień ochronyIP67
Klasa odporności korozyjnej wg normy Festo4 - wyjątkowo silne obciążenie korozyjne
Zgodność z LABSVDMA24364-strefa III

Parametry techniczne - Transmiter ciśnienia SPTW-B11R-G14-A-M12 (8000101) serii SPTW - Festo

Waga produktu
80 g
Wartość końcowa zakresu pomiaru ciśnienia
10 bar
Wartość początkowa zakresu pomiaru ciśnienia
-1 bar
Materiały w kontakcie z mediami
Stal wysokostopowa, nierdzewna
Zakres przeciążenia
20 bar
Powtarzalność w ± %FS
0.1 %FS
Błąd liniowości w ± %FS
0.5 %FS
Dokładność FS
1 %FS
Metoda pomiarowa
Czujnik ciśnienia z warstewką cienkiego metalu
Mierzona wielkość
Ciśnienie względne
Zakres napięcia roboczego DC
8 ... 30 V
Zabezpieczenie przed zwarciem
Tak
Materiał obudowy złącza
PA
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [-:-:-], Media płynne, Media gazowe
Przyłącza pneumatyczne
G1/4
Klasa odporności na korozję CRC
4 – Bardzo wysoka odporność na korozję
Pozycja zabudowy
Dowolna
Zabezpieczenie przed odwrotną polaryzacją
Dla napięcia roboczego
Wyjście analogowe
4 - 20 mA
Materiał obudowy
PA, VMQ (Silikon), Stal wysokostopowa, nierdzewna
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Przyłącze elektryczne
4-pin, M12x1, Wtyczka, Wg EN 60947-5-2, Konstrukcja okrągła
Temperatura medium
0 ... 80 °C
Stopień ochrony
IP67
Sposób montażu
Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru:
Temperatura otoczenia
0 ... 80 °C
Nr kat.
OT-FESTO036164

Pliki do pobrania - Transmiter ciśnienia SPTW-B11R-G14-A-M12 (8000101) serii SPTW - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
