Ucho "A" ze sworzniem ISO15552 D50 MP2 - Air-Com

Kod: UA-50-S

Ucho "A" ze sworzniem ISO15552 D50 MP2 - Air-Com

Kod: UA-50-S


45.13 zł netto/szt.
55.51 zł brutto/szt.
Wysyłka w 24-48h.
Koszty dostawy: od 0.00zł więcej
szt.
Rabaty dla profesjonalistów
  • Ponad 700 000 produktów  - najszersza oferta w Polsce
  • indywidualne warunki cenowe
  • szybka dostawa - 24 / 48 h
  • wsparcie merytoryczne i techniczne
  • dostęp do historii zamówień i rozliczeń
Wypełnij formularz
Opis produktu
Dane techniczne
Pliki do pobrania

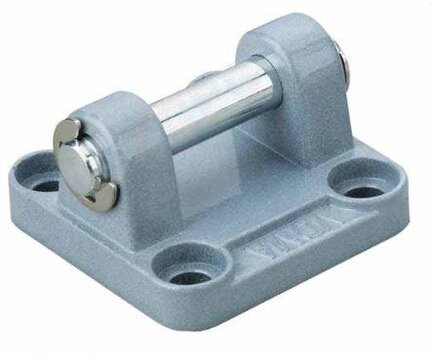

Opis produktu - Ucho "A" ze sworzniem ISO15552 D50 MP2 - Air-Com

Zastosowanie mocowań wahliwych tylnych ze sworzniem


Mocowania wahliwe tylne ze sworzniem do siłowników pneumatycznych standardowych ISO 15552, typu ucho “A”, przeznaczone są do montażu do pokrywy tylnej siłownika. Montaż wykonuje się wykorzystując śruby, które wkręca się w otwory gwintowane wykonane w pokrywie siłownika. Mocowanie wahliwe tylne ze sworzniem do siłowników (tzw. widełki) umożliwiają wykonywanie ruchu siłownika pneumatycznego podczas jego pracy oraz jego zamocowanie do konstrukcji maszyny lub urządzenia. Przy montażu używany jest dołączony sworzeń. Mocowania wahliwe tylne ze sworzniem do siłowników, ucho “A”, może być połączone razem z mocowaniem wahliwym tylnym do siłowników, ucho “B”, tworząc tzw. ucho proste kompletne.


Zakresy średnic siłowników: od D32 do D160


Materiały: aluminium, odlew ciśnieniowy; śruby mocujące, sworzeń: stal

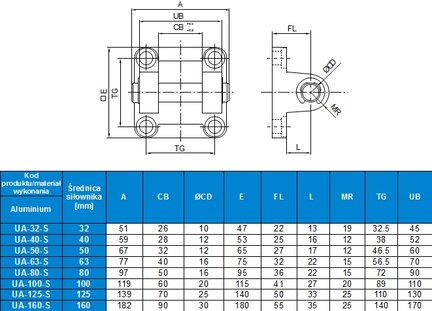

Dane techniczne - Ucho "A" ze sworzniem ISO15552 D50 MP2 - Air-Com

Typ wykonania
ISO15552
Średnica siłownika
50 mm
A11
68 mm
CB
32 mm
Średnica CD
12 mm
E12
65 mm
FL
27 mm
L13
16 mm
MR
12 mm
S14
M8 x 20
TG15
46,5 mm
UB
60 mm
Nr kat.
UA-50-S
