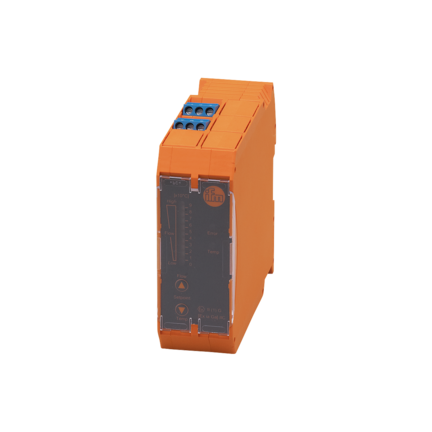

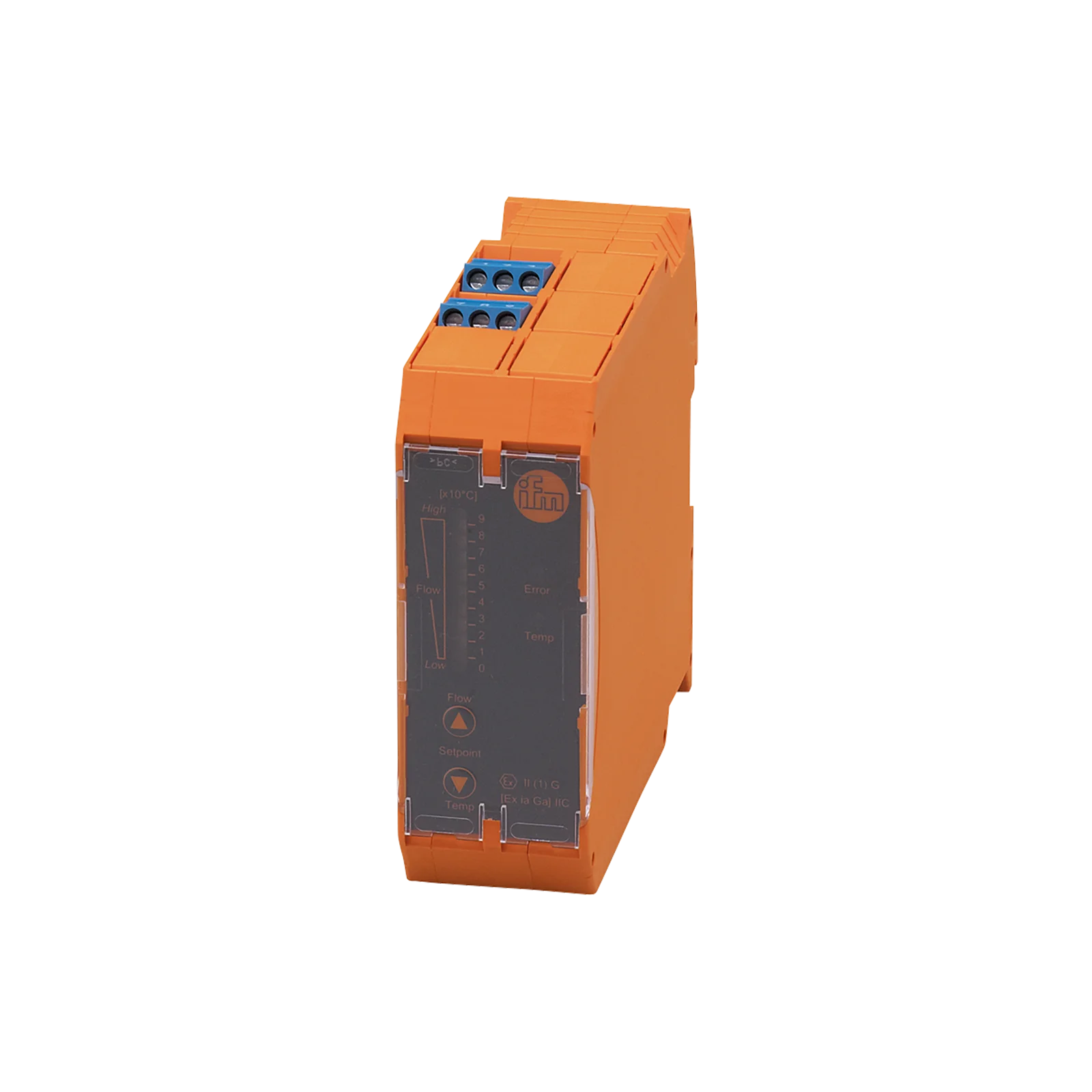

Układ przetwarzania do czujników przepływu VS4000/24VDC/EXI/1G (SR307A) - IFM
SKU: OC-IFM016785
MPN: SR307A
Producent:
IFM
Cena netto/szt.
3 679,65 zł
4 525,97 zł
brutto/szt.
.png)
Opis produktu - Układ przetwarzania do czujników przepływu VS4000/24VDC/EXI/1G (SR307A) - IFM
- Do zastosowań w strefach niebezpiecznych
- Zintegrowany monitoring przepływu, temperatury i oprzewodowania
- Intuicyjne nastawianie punktu przełączania i czynnika
- Do podłączania iskrobezpiecznych czujników przepływu
- Wyraźnie widoczny, wielokolorowy wyświetlacz LED wykresów słupkowych
Aplikacja
| Wykonanie | Obudowa do montażu na szynę DIN |
| Aplikacja | Monitorowanie przepływu; Monitoring temperatury; Monitorowanie ciągłości przewodu |
Dane elektryczne
| Tolerancja napięcia zasilania[%] | -15...15 |
| Napięcie zasilania[V] | 24 DC |
| Pobór prądu[mA] | 100 |
| Zabezpieczenie przed odwrotną polaryzacją | nie |
| Czas rozruchu[s] | 10 |
| Liczba kanałów | 1 |
Wyjścia
| Zachowanie w przypadku wystąpienia błędu | Przekaźnik rozłącza się w przypadku wystąpienia następujących błędów: przerwa obwodu, odwrotna polaryzacja lub zwarcie obwodu czujnika, zbyt niskie napięcie, błąd wewnętrzny. |
| Wykonanie elektryczne | przekaźnik |
| Obciążalność styku | 4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC) |
| Funkcja przełączania monitorowanie przepływu | przekaźnik wzbudzony przy zadanym przepływie |
| Funkcja przełączania monitorowanie temperatury | przekaźnik odwzbudzony przy przekroczeniu temperatury |
| Zabezpieczenie przed zwarciem | nie |
| Zabezpieczenie przed przeciążeniem | nie |
Software / programowanie
| Regulacja punktu przełączania | przyciski do programowania |
Warunki pracy
| Temperatura otoczenia[°C] | -20...60 |
| Temperatura składowania[°C] | -25...80 |
| Ochrona | IP 20 |
| Stopień ochrony zacisków | IP 20 |
Testy / dopuszczenia
| Dopuszczenie | CSANe 21ATEX2238; IECEx CSA 21.0044 |
| Oznaczenie ATEX | |
| MTTF[lata] | 124 |
Dane mechaniczne
| Waga[g] | 368 |
| Obudowa | prostopadłościan |
| Typ montażu | Montaż na szynie DIN; (TH35 (EN 60715)) |

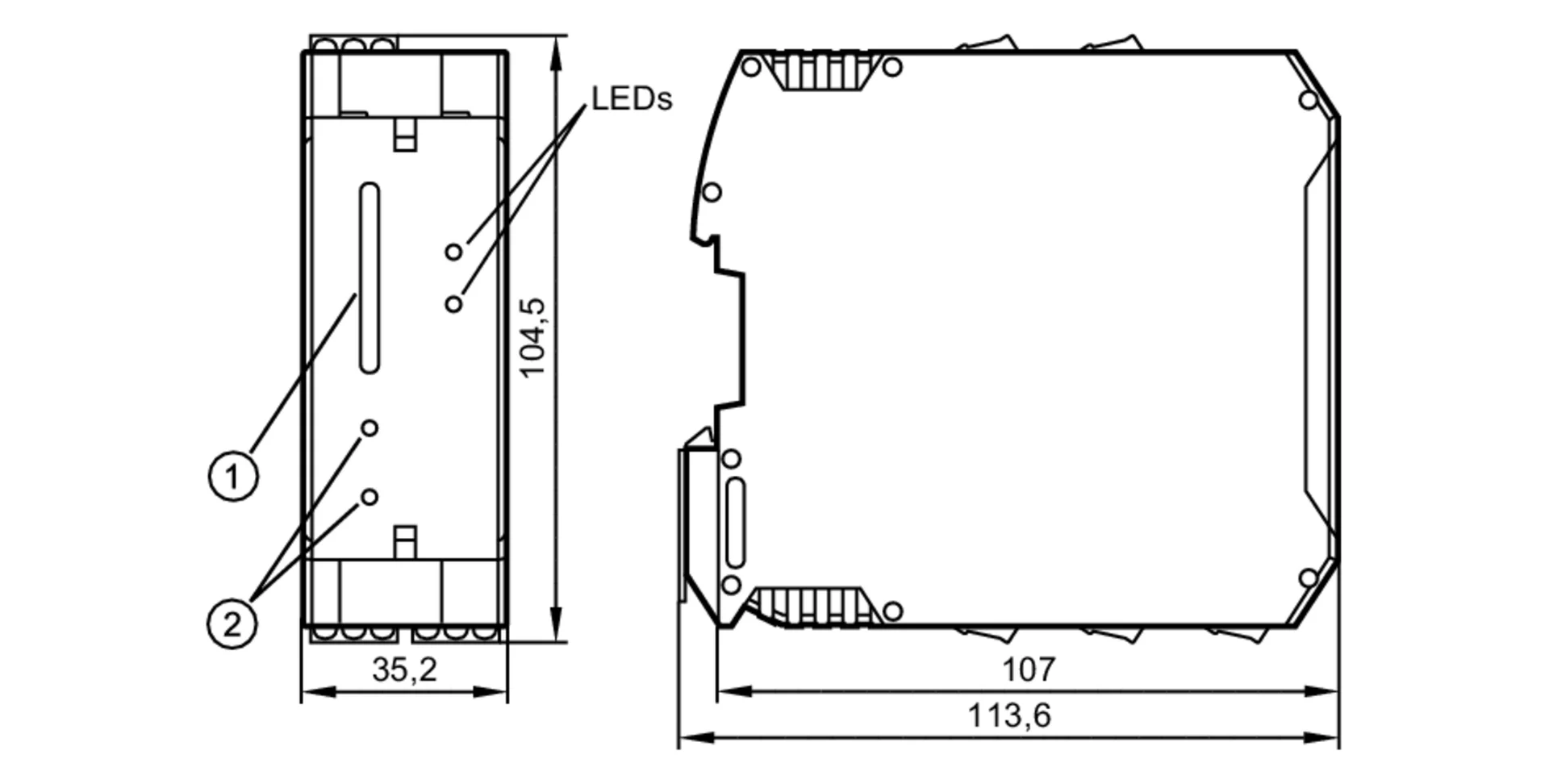

| Wymiary[mm] | 104,5 x 32,5 x 113,6 |
| Materiał | PA |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Połączenie elektryczne
| Wymagana ochrona | bezpiecznik miniaturowy wg IEC60127-2 karta 1; ≤ 5 A; szybki; Proszę umieścić bezpiecznik poza strefą zagrożenia wybuchem. |
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | zaciski: 15 x ...2,5 mm² |
Inne dane
Maksymalne wartości dla obwodu sterującego
| przy zachowaniu iskrobezpieczeństwa | [Ex ia Ga] IIC | [Ex ia Ga] IIB | [Ex ib Gb] IIC | [Ex ib Gb] IIB |
| Napięcie [V] | 9,6 | 9,6 | 9,6 | 9,6 |
| Prąd [mA] | 332 | 332 | 332 | 332 |
| Moc [mW] | 531 | 531 | 531 | 531 |
| Induktancja zewnętrzna [mH] | 0,3 | 1,2 | 0,3 | 1,2 |
| Pojemność zewnętrzna [µF] | 3,15 | 25,55 | 3,15 | 25,55 |
Parametry techniczne - Układ przetwarzania do czujników przepływu VS4000/24VDC/EXI/1G (SR307A) - IFM
Nr kat.
OC-IFM016785
Pliki do pobrania - Układ przetwarzania do czujników przepływu VS4000/24VDC/EXI/1G (SR307A) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
