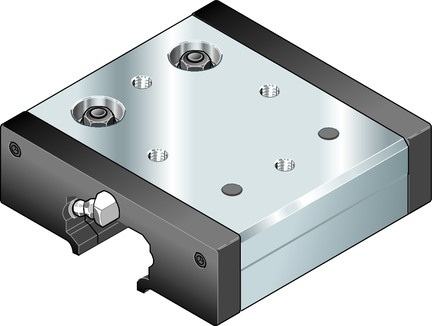

Wózek z rolkami bieżnymi, konstrukcja SNS, wielkość konstr. 52, klasa obciążenia FH, LWA-052-SNS-FH-E-0 (R190225200) - Bosch-Rexroth

SKU: OC-REXROTH035457

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek z rolkami bieżnymi, konstrukcja SNS, wielkość konstr. 52, klasa obciążenia FH, LWA-052-SNS-FH-E-0 (R190225200) - Bosch-Rexroth

Wózek z rolkami bieżnymi wyróżnia się następującymi cechami produktowymi:
Wielkość 52
Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa
Korpus wózka prowadzącego z aluminium
Wysoka obciążalność
Klasa dokładności E: Ekonomiczny
Bez konserwacji
Bez pierwszego smarowania
Nakładany element z lewej (krawędź oporowa z przodu): nakładany zespół smarujący z uszczelką lekkobieżną
Nakładany element z prawej (krawędź oporowa z przodu): Nakładany zespół smarujący z uszczelką lekkobieżną
Dołączone gniazdo smarowe
Wersja standardowa
Długość całkowita wózka prowadzącego = 202
Element wymienny

Wysoka nośność we wszystkich czterech górnych kierunkach obciążenia, wliczając w to momenty wokół wszystkich osi
Obustronne jednostki zgarniające i smarujące z dużą komorą na zapas oleju
Gniazda smarowe możliwe z obu stron
Wózek prowadzący łatwo ustawiany bezluzowo za pomocą czopu mimośrodowego
Dwurzędowe łożysko kulkowe skośne, uszczelnione i nasmarowane dożywotnio
Zabezpieczone prowadnice z nierdzewnych precyzyjnych wałów stalowych

Cechy produktów
Wersja	Prowadnica rolkowa
Wielkość nominalna [mm]	52
Klasa napięcia wstępnego	C0 - bez napięcia wstępnego (luz)
Smarowanie	Bez smarowania (suchy)
Szerokość wózka prowadzącego [mm]	145.0
Długość wózka prowadzącego [mm]	186.0
Wysokość wózka prowadzącego [mm]	24.0
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	60.4
Maksymalne przyspieszenie amax [m/s²]	50.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	10.0
Uwaga maksymalna dopuszczalna prędkość vmax	Przy średnim obciążeniu.
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi x Mx maks. [Nm]	50
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi y My maks. [Nm]	126
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi z Mz maks. [Nm]	236
Maksymalne obciążenie dynamiczne w kierunku y Fy maks. [N]	4500
Wskazówka, maksymalne obciążenie dynamiczne w kierunku y Fy maks.	Przestrzegać dopuszczalnych wartości siły bocznej dla szyny prowadzącej (patrz wskazówki odnośnie montażu).
Temperatura robocza (min. ... maks.)	-20 °C ... +80 °C
Maksymalne obciążenie statyczne przez siłę wynikową w kierunku Y F0y maks. [N]	4500
Informacja o maksymalnym obciążeniu statycznym przez siłę wynikową w kierunku Y F0y max	Przestrzegać dopuszczalnych wartości siły bocznej dla szyny prowadzącej (patrz wskazówki odnośnie montażu).
Masa [kg]	2.84
Maksymalna temperatura robocza [°C]	+80
Maksymalne obciążenie dynamiczne w kierunku z Fz maks. [N]	2400
Minimalna temperatura robocza [°C]	-20

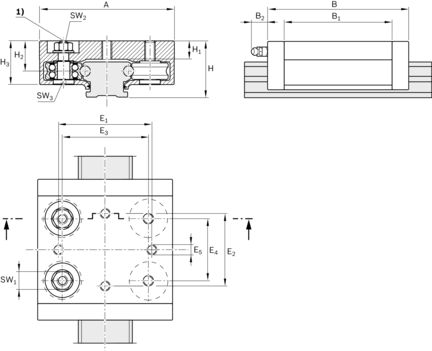

Wymiar A [mm]	145
Wymiar B [mm]	186
Wymiar B1 [mm]	154
Wymiar B2 [mm]	16
Wymiar E1 [mm]	105
Wymiar E2 [mm]	110
Wymiar E3 [mm]	90
Wymiar E4 [mm]	105
Wymiar H [mm]	60.4
Wymiar H1 [mm]	24
Wymiar H2 [mm]	35.3
Wymiar H3 [mm]	51
Wymiar SW1 [mm]	16
Wymiar SW2 [mm]	4
Wymiar SW3 [mm]	6
