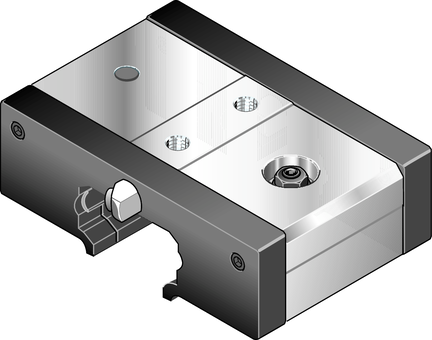

Wózek z rolkami bieżnymi (wersja super), konstrukcja SKS, wielkość konstr. 25, klasa obciążenia FN, LWA-025-SKS-FN-E-0 (R190612500) - Bosch-Rexroth

SKU: OC-REXROTH035474

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek z rolkami bieżnymi (wersja super), konstrukcja SKS, wielkość konstr. 25, klasa obciążenia FN, LWA-025-SKS-FN-E-0 (R190612500) - Bosch-Rexroth

Wózek z rolkami bieżnymi (wersja super) wyróżnia się następującymi cechami produktowymi:
Wielkość 25
Konstrukcja SKS: szerokość = wąska, długość = krótka, wysokość = standardowa
Korpus wózka prowadzącego z aluminium
Normalna obciążalność
Klasa dokładności E: Economic
Bez konserwacji
Bez pierwszego smarowania
Nakładany element z lewej (krawędź oporowa z przodu): nakładany zespół smarujący z uszczelką lekkobieżną
Nakładany element z prawej (krawędź oporowa z przodu): Nakładany zespół smarujący z uszczelką lekkobieżną
Dołączone gniazdo smarowe
Wersja standardowa
Długość całkowita wózka prowadzącego = 57
Element wymienny

Wysoka nośność we wszystkich czterech górnych kierunkach obciążenia, wliczając w to momenty wokół wszystkich osi
Obustronne jednostki zgarniające i smarujące z dużą komorą na zapas oleju
Gniazda smarowe możliwe z obu stron
Wózek prowadzący łatwo ustawiany bezluzowo za pomocą czopu mimośrodowego
Dwurzędowe łożysko kulkowe skośne, uszczelnione i nasmarowane dożywotnio
Do nieplanarnych powierzchni montażowych i innych błędów prostoliniowości

Cechy produktów
Wersja	Prowadnica rolkowa
Wielkość nominalna [mm]	25
Klasa napięcia wstępnego	C0 - bez napięcia wstępnego (luz)
Smarowanie	Bez smarowania (suchy)
Szerokość wózka prowadzącego [mm]	65.0
Długość wózka prowadzącego [mm]	50.0
Wysokość wózka prowadzącego [mm]	9.0
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	25.0
Maksymalne przyspieszenie amax [m/s²]	50.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	10.0
Uwaga maksymalna dopuszczalna prędkość vmax	Przy średnim obciążeniu.
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi x Mx maks. [Nm]	1,9
Maksymalne obciążenie dynamiczne w kierunku y Fy maks. [N]	350
Wskazówka, maksymalne obciążenie dynamiczne w kierunku y Fy maks.	Przestrzegać dopuszczalnych wartości siły bocznej dla szyny prowadzącej (patrz wskazówki odnośnie montażu).
Temperatura robocza (min. ... maks.)	-20 °C ... +80 °C
Maksymalne obciążenie statyczne przez siłę wynikową w kierunku Y F0y maks. [N]	350
Informacja o maksymalnym obciążeniu statycznym przez siłę wynikową w kierunku Y F0y max	Przestrzegać dopuszczalnych wartości siły bocznej dla szyny prowadzącej (patrz wskazówki odnośnie montażu).
Masa [kg]	0.14
Maksymalna temperatura robocza [°C]	+80
Maksymalne obciążenie dynamiczne w kierunku z Fz maks. [N]	200
Minimalna temperatura robocza [°C]	-20

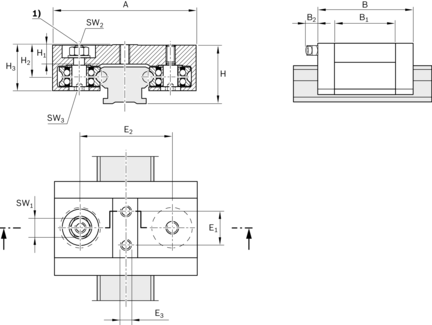

Wymiar A [mm]	65
Wymiar B [mm]	50
Wymiar B1 [mm]	30
Wymiar B2 [mm]	7
Wymiar E1 [mm]	20
Wymiar E2 [mm]	40
Wymiar E3 gwintu	M5
Wymiar H [mm]	25.0
Wymiar H1 [mm]	9
Wymiar H2 [mm]	14.4
Wymiar H3 [mm]	22.3
Wymiar SW1 [mm]	7
Wymiar SW2 [mm]	2
Wymiar SW3 [mm]	2
