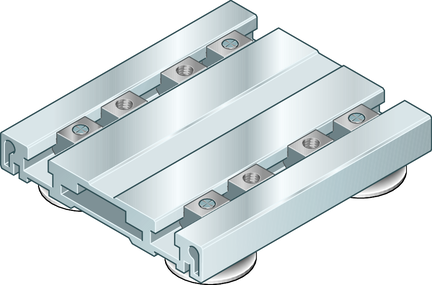

Wózek z rolkami bieżnymi (profil płaski), konstrukcja SNS, wielkość konstr. 42, klasa obciążenia FN, LWA-042-SNS-C1-E-0 (R190714200) - Bosch-Rexroth

SKU: OC-REXROTH035476

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek z rolkami bieżnymi (profil płaski), konstrukcja SNS, wielkość konstr. 42, klasa obciążenia FN, LWA-042-SNS-C1-E-0 (R190714200) - Bosch-Rexroth

Wózek z rolkami bieżnymi (profil płaski) wyróżnia się następującymi cechami produktowymi:
Wielkość 42
Konstrukcja SNS: szerokość = wąska, długość = normalna, wysokość = standardowa
Korpus wózka prowadzącego z aluminium
Normalna obciążalność
Klasa dokładności E: Economic
Bez konserwacji
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Bez dołączonego przyłącza smarowania
Wersja standardowa
Długość całkowita wózka prowadzącego = 150
Element wymienny

Wózek prowadzący jest fabrycznie ustawiony bezluzowo
Jednostki zgarniające i smarujące dostępne jako akcesoria

Cechy produktów
Wersja	Prowadnica rolkowa
Wielkość nominalna [mm]	42
Klasa napięcia wstępnego	C0 - bez napięcia wstępnego (luz)
Smarowanie	Bez smarowania (suchy)
Szerokość wózka prowadzącego [mm]	116.0
Długość wózka prowadzącego [mm]	150.0
Wysokość wózka prowadzącego [mm]	18.0
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	39.0
Maksymalne przyspieszenie amax [m/s²]	50.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	10.0
Uwaga maksymalna dopuszczalna prędkość vmax	Przy średnim obciążeniu.
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi x Mx maks. [Nm]	27
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi y My maks. [Nm]	63
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi z Mz maks. [Nm]	127
Maksymalne obciążenie dynamiczne w kierunku y Fy maks. [N]	3000
Wskazówka, maksymalne obciążenie dynamiczne w kierunku y Fy maks.	Przestrzegać dopuszczalnych wartości siły bocznej dla szyny prowadzącej (patrz wskazówki odnośnie montażu).
Temperatura robocza (min. ... maks.)	-20 °C ... +80 °C
Maksymalne obciążenie statyczne przez siłę wynikową w kierunku Y F0y maks. [N]	3000
Informacja o maksymalnym obciążeniu statycznym przez siłę wynikową w kierunku Y F0y max	Przestrzegać dopuszczalnych wartości siły bocznej dla szyny prowadzącej (patrz wskazówki odnośnie montażu).
Masa [kg]	1.13
Maksymalna temperatura robocza [°C]	+80
Maksymalne obciążenie dynamiczne w kierunku z Fz maks. [N]	1500
Minimalna temperatura robocza [°C]	-20
Wymiar A [mm]	116
Wymiar A1 [mm]	98.5
Wymiar B [mm]	150
Wymiar E1 [mm]	73
Wymiar E2 [mm]	15 - 55
Wymiar E3 [mm]	85
Wymiar E4 gwintu	M8
Wymiar H [mm]	39.0
Wymiar H1 [mm]	18
Wymiar H2 [mm]	26.4
Wymiar H3 [mm]	38.1
Wymiar SW1 [mm]	6
