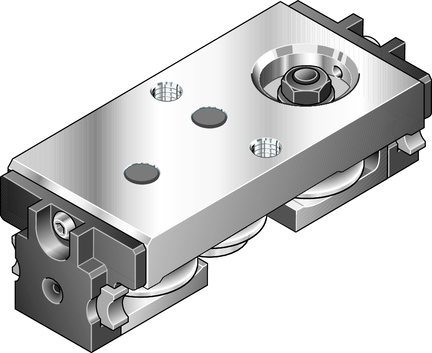

Wózek z rolkami bieżnymi (kształt U), konstrukcja SNS, wielkość konstr. 20, klasa obciążenia FN, LWA-020-SNS-FN-E-0 (R190511900) - Bosch-Rexroth

SKU: OC-REXROTH035471

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Wózek z rolkami bieżnymi (kształt U), konstrukcja SNS, wielkość konstr. 20, klasa obciążenia FN, LWA-020-SNS-FN-E-0 (R190511900) - Bosch-Rexroth

Wózek z rolkami bieżnymi (kształt U) wyróżnia się następującymi cechami produktowymi:
Wielkość 20
Konstrukcja SNS: szerokość = wąska, długość = normalna, wysokość = standardowa
Korpus wózka prowadzącego z aluminium
Normalna obciążalność
Klasa dokładności E: Economic
Bez konserwacji
Bez pierwszego smarowania
Bez nakładanego elementu z lewej (krawędź oporowa z przodu)
bez nakładanego elementu z prawej (krawędź oporowa z przodu)
Dołączone gniazdo smarowe
Wersja standardowa
Długość całkowita wózka prowadzącego = 66
Element wymienny

Cechy produktów
Wersja	Prowadnica rolkowa
Wielkość nominalna [mm]	20
Klasa napięcia wstępnego	C0 - bez napięcia wstępnego (luz)
Smarowanie	Bez smarowania (suchy)
Samoregulacja w celu kompensacji błędów prostoliniowości	Bez samoustawiania
Szerokość wózka prowadzącego [mm]	28.0
Długość wózka prowadzącego [mm]	66.0
Wysokość wózka prowadzącego [mm]	8.5
Wysokość wózka prowadzącego z szyną prowadzącą [mm]	28.0
Maksymalne przyspieszenie amax [m/s²]	50.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	10.0
Uwaga maksymalna dopuszczalna prędkość vmax	Przy średnim obciążeniu.
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi x Mx maks. [Nm]	1,4
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi y My maks. [Nm]	3,4
Maksymalny dopuszczalny dynamiczny moment skręcający wokół osi z Mz maks. [Nm]	6,1
Maksymalne obciążenie dynamiczne w kierunku y Fy maks. [N]	350
Temperatura robocza (min. ... maks.)	-20 °C ... +80 °C
Maksymalne obciążenie statyczne przez siłę wynikową w kierunku Y F0y maks. [N]	350
Masa [kg]	0.1
Maksymalna temperatura robocza [°C]	+80
Maksymalne obciążenie dynamiczne w kierunku z Fz maks. [N]	200
Minimalna temperatura robocza [°C]	-20

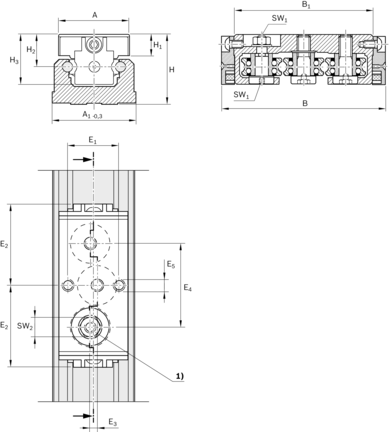

Wymiar A [mm]	28
Wymiar A1 [mm]	33
Wymiar B [mm]	66
Wymiar B1 [mm]	56
Wymiar E1 [mm]	20
Wymiar E2 [mm]	33
Wymiar E3 [mm]	3
Wymiar E4 [mm]	34
Wymiar H [mm]	28.0
Wymiar H1 [mm]	8.5
Wymiar H2 [mm]	13
Wymiar H3 [mm]	20
Wymiar SW1 [mm]	2
Wymiar SW2 [mm]	7
