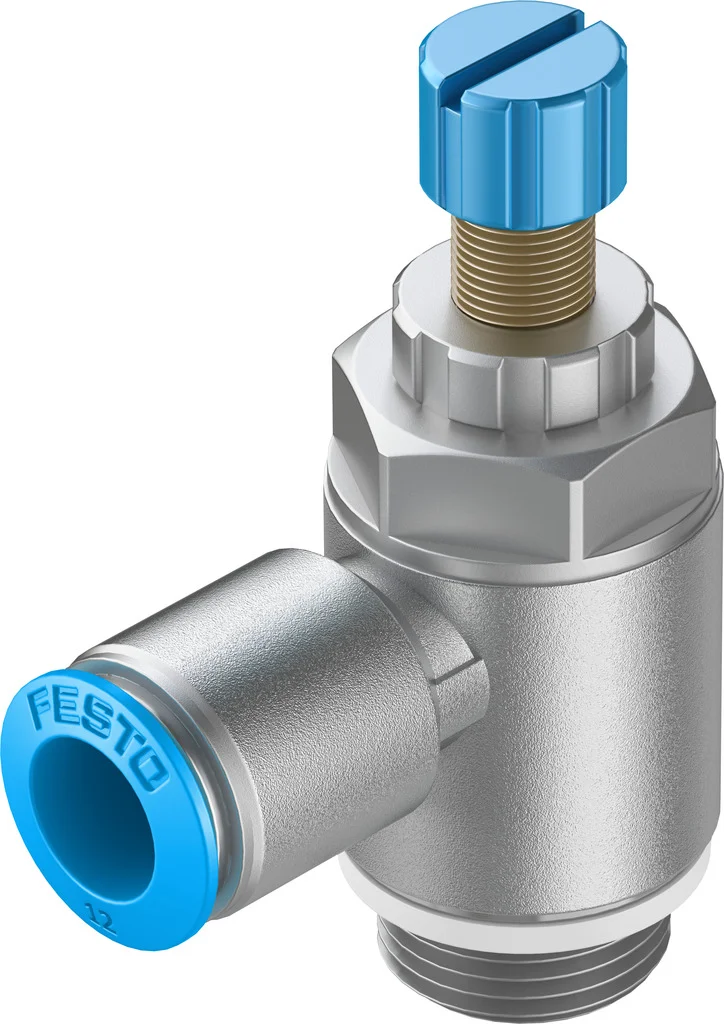

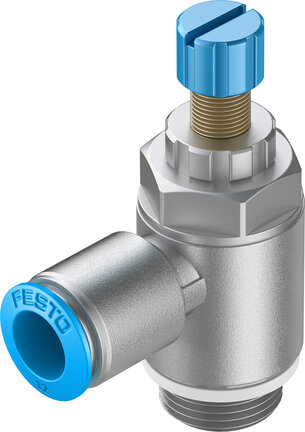

Zawór dławiąco-zwrotny GRLA-1/2-QS-12-RS-D (534344) serii GRLA - Festo
Festo

Zawór dławiąco-zwrotny GRLA-1/2-QS-12-RS-D (534344) serii GRLA - Festo

SKU: OT-FESTO011787 MPN: GRLA-1/2-QS-12-RS-D
Producent: Festo
Cena netto/szt. 332,19 zł
408,59 zł brutto/szt.
Zawór dławiąco-zwrotny GRLA-1/2-QS-12-RS-D (534344) serii GRLA - Festo
332,19 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór dławiąco-zwrotny GRLA-1/2-QS-12-RS-D (534344) serii GRLA - Festo

Wielokrotnie sprawdzone do precyzyjnej regulacji przepływu. Lekkie, kompaktowe i solidne dzięki połączeniu tworzywa sztucznego i metalu.

  • Połączenie funkcji zaworu dławiącego z zaworem zwrotnym
  • Zawór przepływowy, dławiąco-zwrotny
  • Wykonanie z polimeru, metalu lub stali nierdzewnej
  • Wersje standard, mini, inline, o różnych zakresach przepływu
  • Przyłącza: gwint obustronny, przyłącze wtykowe obustronne, gwint/przyłącze wtykowe

Dane techniczne

Funkcja zaworuFunkcja zaworu dławiąco-zwrotnego
Przyłącze pneumatyczne 1QS-12
Przyłącze pneumatyczne 2G1/2
Element regulacyjnyŚruba radełkowana
Typ mocowaniawkręcane
Przepływ normalny nominalny w kierunku dławienia1580 l/min
Przepływ normalny nominalny w kierunku zwrotnym925 l/min
Ciśnienie robocze0.2 bar
Temperatura otoczenia-10 degC
Klasyfikacja morskapatrz certyfikat
Pozycja montażudowolny
Symbol00991452
Ciśnienie robocze w całym zakresie temperatury0.2 bar
Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)2220 l/min
Przepływ normalny w kierunku bezzwrotnym przy ciśnieniu 0,6->0 MPa (6->0 bar, 87->0 psi)1910 l/min
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Zgodność z LABSVDMA24364-B1/B2-L
Klasa CleanroomKlasa 4 wg ISO 14644-1
Temperatura przechowywania-10 degC
Temperatura medium-10 degC
Znamionowy moment dokręcenia15 Nm
Waga produktu124 g
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńNBR
Materiał śruby drążonejStop aluminium do przeróbki plastycznej
Materiał pierścienia zwalniającegoPolioksymetylen
Materiał głowicy radełkowanejStop aluminium do przeróbki plastycznej
Materiał śruby do regulacjiNierdzewna stal stopowa
Materiał przyłącza obrotowegoCynkowy odlew kokilowy

Parametry techniczne - Zawór dławiąco-zwrotny GRLA-1/2-QS-12-RS-D (534344) serii GRLA - Festo

Temperatura przechowywania
-10 ... 40 °C
Materiał głowicy radełkowanej
Stop aluminium, Anodowanie
Przepływ normalny w kierunku zwrotnym bez dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)
1910 ... 2500 l/min
Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)
2 220 l/min
Normalny przepływ nominalny w kierunku niedławionym
925 ... 1605 l/min
Normalny przepływ nominalny w kierunku dławienia
1 580 l/min
Element regulacyjny
Śruba radełkowana
Ciśnienie robocze dla pełnego zakresu temperatury
0.2 ... 10 bar
Materiał przyłącza obrotwego
Odlew ciśnieniowy cynkowy
Materiał pierścienia zwalniającego
POM
Nominalny moment dokręcający
15 Nm
Materiał śruby drążonej
Stop aluminium, Anodowanie
Przyłącze pneumatyczne 2
G1/2
Przyłącze pneumatyczne 1
QS-12
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Waga produktu
124 g
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Pozycja zabudowy
Dowolna
Materiał śruby regulacyjnej
Stal wysokostopowa, nierdzewna
Typ mocowania
wkręcane z gwintem zewnętrznym
Klasyfikacja morska
patrz certyfikat
Funkcja zaworu
Funkcja zaworu dławiąco-zwrotnego
Uwaga dotycząca materiałów
Zgodne z RoHS
Temperatura medium
-10 ... 60 °C
Sposób montażu
Przy pomocy gwintów, Z gwintem zewnętrznym
Materiał uszczelnień
NBR
Temperatura otoczenia
-10 ... 60 °C
Ciśnienie robocze
0.2 ... 10 bar
Nr kat.
OT-FESTO011787
