ZAWORY TABLICOWE STEROWANE RĘCZNIE 5/2 M5, otwór 22,0 mm, seria T-22 - Airtec
Charakterystyka zaworów tablicowych sterowanych ręcznie 5/2 M5, otwór 22,0 mm, seria T-22 - Airtec
- Zawory tablicowe 5/2 M5 serii T-22 produkcji Airtec to trwałe miniaturowe rozdzielacze sterujące kierunkiem przepływu sprężonego powietrza
- Montaż tablicowy (pulpitowy) - możliwość umieszczenia zaworu w pulpitach sterujących, operatorskich lub w ścianach szaf sterowniczych (otwor 30,5 mm)

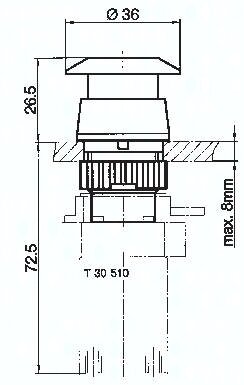

- Zawór składa się z dwóch część: zaworu podstawowego o numerze T 30 510 oraz wymiennego elementu sterującego (np. przycisku grzybkowego)
- Zawory rozdzielające tablicowe 5/2 stosuje się do bezpośredniego sterowania niewielkimi siłownikami pneumatycznymi dwustronnego działania o krótkich skokach i średnicach (np. siłownikami miniaturowymi, siłownikami ISO 6432 lub kompaktowymi)
- Zawory mechaniczne 5/2 M5 serii T-22 są zaworami bezpośredniego działania i pracują od 0 bar
- Podłączenie zaworu w układzie pneumatycznym - przewodowo z użyciem przyłączy gwintowanych M5
- Zawory sterowane przełącznikiem posiadają blokadę w położeniach po przesterowaniu
- Do wykonania otworu montażowego proponujemy specjalny wykrojnik o numerze BLECHLOCHER R 30,5
- Dla zabezpieczenia zaworu przed zanieczyszczeniami należy w przyłącza 5 i 3 wkręcić tłumiki hałasu M5
Zasada działania:
Zawory tablicowe 5/2 M5 sterowane przełącznikiem to zawory bistabilne uruchamiane ręcznie. Po przekręceniu przełącznika pozostaje on w położeniu przesterowanym utrzymywany przez blokadę. Przesterowanie w położenie początkowe odbywa się przekręcając przełącznik w odwrotną stronę
Zawór tablicowy 5/2 M5 sterowany dźwigienką to zawór bistabilny ręczny. Po przełożeniu dźwigienki pozostaje w położeniu przesterowanym. Przesterowanie w położenie początkowe następuje po ustawieniu dźwigienki w kierunku przeciwnym
Zawór tablicowy 5/2 M5 z kluczykiem to zawór bistabilny ręczny. Zawór wyposażony jest w blokadę wyposażoną w kluczyk chroniącą przed uruchomieniem przez osoby nieuprawnione
Zawory sterowane przyciskiem 5/2 T-22 są ręcznymi zaworami monostabilnymi. Po naciśnięciu przycisku zawór się przesterowuje. Aby utrzymać zawór w położeniu przesterowanym należy ciągle naciskać przycisk. Po zwolnieniu nacisku na przycisk zawór wraca do położenia początkowego siłą sprężyny
Zawory 5/2 T-22 z przyciskiem awaryjnym spełniają funkcję bezpieczeństwa. Po awaryjnym naciśnięciu przycisku zawór się przesterowuje odcinając zasilanie i zostaje w pozycji przesterowanej. Aby zwolnić zawór należy przekręcic przycisk
Uwagi:
W stanie spoczynkowym droga zasilana "1" jest połączona z drogą do odbiornika "2", droga odbiornika "4" jest odpowietrzona przez przyłącze "5". Po przesterowaniu droga zasilania "1" połączona jest z drogą odbiornika "4", natomiast przyłącze do odbiornika "2" jest odpowietrzone przez drogą "3"
Dane techniczne:
Materiały:
Korpus: aluminium anodowane, części wewnętrzne: aluminium, mosiądz i stal nierdzewna, uszczelki: NBR
Odmiany sterowania: przycisk kryty, przycisk grzybkowy, przycisk awaryjny czerwony, dźwigienka, przełącznik pokrętny
Przeplyw: 100 l/min
Średnica nominalna DN: 2,5 mm
Zakres temperatur: -10°C do +70°C
Ciśnienie robocze: 0 do 12 bar
Wejście ciśnieniowe (zasilanie): możliwe na każdym przyłączu
Otwór montażowy w pulpicie: Ø 30,5 mm
Medium robocze: sprężone powietrze smarowane lub niesmarowane zgodnie z normą ISO 8573-1:2010, klasa 7:2:4, wolne od substancji agresywnych
